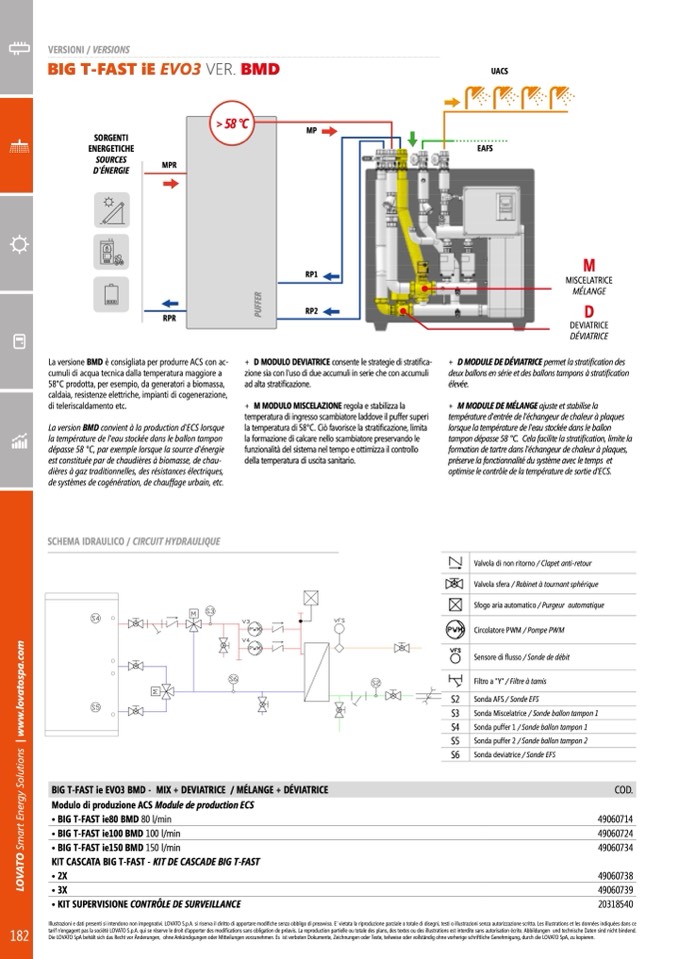

VERSIONI / VERSIONS
BIG T-FAST iE EVO3 VER. BMD
UACS
>58°C
P
U
F
F
E
R
SORGENTI
ENERGETICHE
SOURCES
D'ÉNERGIE
EAFS
MP
RP1
MPR
RPR
M
MISCELATRICE
MÉLANGE
D
DEVIATRICE
DÉVIATRICE
RP2
La versione BMD è consigliata per produrre ACS con ac-
cumuli di acqua tecnica dalla temperatura maggiore a
58°C prodotta, per esempio, da generatori a biomassa,
caldaia, resistenze elettriche, impianti di cogenerazione,
di teleriscaldamento etc.
La version BMD convient à la production d'ECS lorsque
la température de l'eau stockée dans le ballon tampon
dépasse 58 °C, par exemple lorsque la source d'énergie
est constituée par de chaudières à biomasse, de chau-
dières à gaz traditionnelles, des résistances électriques,
de systèmes de cogénération, de chauffage urbain, etc.
SCHEMA IDRAULICO / CIRCUIT HYDRAULIQUE
+ D MODULO DEVIATRICE consente le strategie di stratifica-
zione sia con l'uso di due accumuli in serie che con accumuli
ad alta stratificazione.
+ M MODULO MISCELAZIONE regola e stabilizza la
temperatura di ingresso scambiatore laddove il puffer superi
la temperatura di 58°C. Ciò favorisce la stratificazione, limita
la formazione di calcare nello scambiatore preservando le
funzionalità del sistema nel tempo e ottimizza il controllo
della temperatura di uscita sanitario.
+ D MODULE DE DÉVIATRICE permet la stratification des
deux ballons en série et des ballons tampons à stratification
élevée.
+ MMODULEDEMÉLANGEajusteetstabilisela
température d'entrée de l'échangeur de chaleur à plaques
lorsque la température de l'eau stockée dans le ballon
tampon dépasse 58 °C. Cela facilite la stratification, limite la
formation de tartre dans l'échangeur de chaleur à plaques,
préserve la fonctionnalité du système avec le temps et
optimise le contrôle de la température de sortie dECS.
Valvola di non ritorno / Clapet anti-retour
Valvola sfera / Robinet à tournant sphérique
Sfogo aria automatico / Purgeur automatique
Circolatore PWM / Pompe PWM
Sensore di flusso / Sonde de débit
Filtro a "Y" / Filtre à tamis
S2 Sonda AFS / Sonde EFS
S3 Sonda Miscelatrice / Sonde ballon tampon 1
S4 Sonda puffer 1 / Sonde ballon tampon 1
S5 Sonda puffer 2 / Sonde ballon tampon 2
S6 Sonda deviatrice / Sonde EFS
49060714
49060724
49060734
49060738
49060739
20318540
BIG T-FAST ie EVO3 BMD - MIX + DEVIATRICE / MÉLANGE + DÉVIATRICE
COD.
Modulo di produzione ACS Module de production ECS
• BIG T-FAST ie80 BMD 80 l/min
• BIG T-FAST ie100 BMD 100 l/min
• BIG T-FAST ie150 BMD 150 l/min
KIT CASCATA BIG T-FAST - KIT DE CASCADE BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE CONTRÔLE DE SURVEILLANCE
