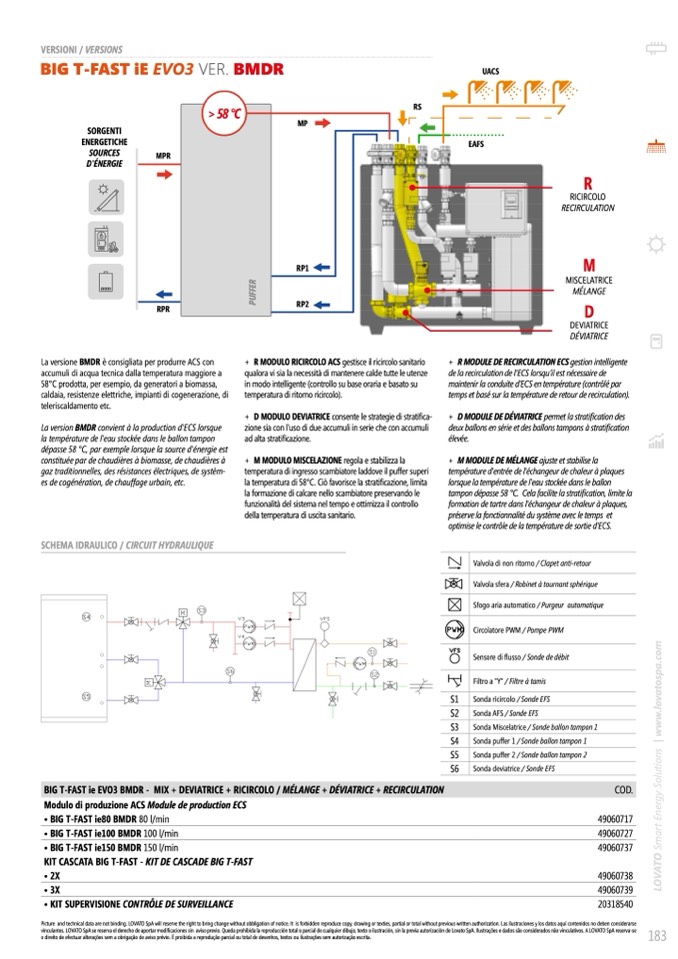

VERSIONI / VERSIONS
BIG T-FAST iE EVO3 VER. BMDR
UACS
SORGENTI
ENERGETICHE
SOURCES
D'ÉNERGIE
RS
EAFS
La versione BMDR è consigliata per produrre ACS con
accumuli di acqua tecnica dalla temperatura maggiore a
58°C prodotta, per esempio, da generatori a biomassa,
caldaia, resistenze elettriche, impianti di cogenerazione, di
teleriscaldamento etc.
La version BMDR convient à la production d'ECS lorsque
la température de l'eau stock
ée dans le ballon tampon
dépasse 58 °C, par exemple lorsque la source d'
énergie est
constituée par de chaudières à biomasse, de chaudi
ères à
gaz traditionnelles, des résistances électriques, de systèm-
es de cogénération, de chauffage urbain, etc.
SCHEMA IDRAULICO / CIRCUIT HYDRAULIQUE
+ R MODULO RICIRCOLO ACS gestisce il ricircolo sanitario
qualora vi sia la necessità di mantenere calde tutte le utenze
in modo intelligente (controllo su base oraria e basato su
temperatura di ritorno ricircolo).
+ DMODULODEVIATRICEconsentelestrategiedistratifica-
zione sia con l'uso di due accumuli in serie che con accumuli
ad alta stratificazione.
+ MMODULOMISCELAZIONEregolaestabilizzala
temperatura di ingresso scambiatore laddove il puffer superi
la temperatura di 58°C. Ciò favorisce la stratificazione, limita
la formazione di calcare nello scambiatore preservando le
funzionalità del sistema nel tempo e ottimizza il controllo
della temperatura di uscita sanitario.
Modulo di produzione ACS Module de production ECS
• BIG T-FAST ie80 BMDR 80 l/min
• BIG T-FAST ie100 BMDR 100 l/min
• BIG T-FAST ie150 BMDR 150 l/min
KIT CASCATA BIG T-FAST - KIT DE CASCADE BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE CONTRÔLE DE SURVEILLANCE
49060717
49060727
49060737
49060738
49060739
20318540
MPR
RPR
R
RICIRCOLO
RECIRCULATION
M
MISCELATRICE
MÉLANGE
D
DEVIATRICE
DÉVIATRICE
+ R MODULE DE RECIRCULATION ECS gestion intelligente
de la recirculation de l’ECS lorsqu’il est nécessaire de
maintenir la conduite d’ECS en température (contrôlé par
temps et basé sur la température de retour de recirculation).
+ DMODULEDEDÉVIATRICEpermetlastratificationdes
deux ballons en série et des ballons tampons à stratification
élevée.
+ MMODULEDEMÉLANGEajusteetstabilisela
température d'entrée de l'échangeur de chaleur à plaques
lorsque la température de l'eau stockée dans le ballon
tampon dépasse 58 °C. Cela facilite la stratification, limite la
formation de tartre dans l'échangeur de chaleur à plaques,
préserve la fonctionnalité du système avec le temps et
optimise le contrôle de la température de sortie dECS.
Valvola di non ritorno / Clapet anti-retour
Valvola sfera / Robinet à tournant sphérique
Sfogo aria automatico / Purgeur automatique
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes.LOVATOSpAsereservaelderecodeaportarmodifificacionessin avisoprevio.uedaproibidalareproduccintotaloparcialdecualquierdibuo,tetooilustracin,sinlapreviaautorizacindeLovatoSpA.Ilustraesedadossoconsideradosnovinculativos.ALOVATOSpAreserva-se
o direito de efectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos, tetos ou ilustraes sem autorizao escrita.
183
Circolatore PWM / Pompe PWM
Sensore di flusso / Sonde de débit
Filtro a "Y" / Filtre à tamis
S1 Sonda ricircolo / Sonde EFS
S2 Sonda AFS / Sonde EFS
S3 Sonda Miscelatrice / Sonde ballon tampon 1
S4 Sonda puffer 1 / Sonde ballon tampon 1
S5 Sonda puffer 2 / Sonde ballon tampon 2
S6 Sonda deviatrice / Sonde EFS
>58°C
P
U
F
F
E
R
P
U
F
F
E
R
MP
RP1
RP2
L
O
V
A
T
O
S
m
a
r
t
E
n
e
r
g
y
S
o
l
u
t
i
o
n
s
|
w
w
w
.
l
o
v
a
t
o
s
p
a
.
c
o
m
BIG T-FAST ie EVO3 BMDR - MIX + DEVIATRICE + RICIRCOLO / MÉLANGE + DÉVIATRICE + RECIRCULATION
COD.
