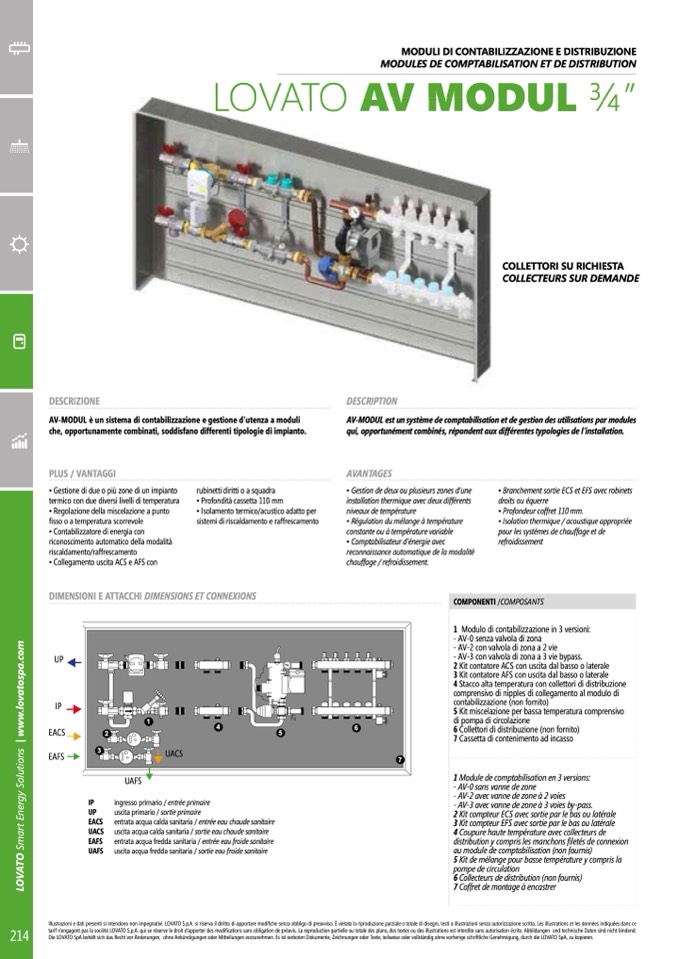

DESCRIZIONE
DESCRIPTION
AV-MODUL è un sistema di contabilizzazione e gestione d’utenza a moduli
che, opportunamente combinati, soddisfano differenti tipologie di impianto.
MUL est un système de comptabilisation et de gestion des utilisations par modules
qui, opportunément combinés, répondent au différentes typologies de l’installation.
PLUS / VANTAGGI
• Gestione di due o più zone di un impianto
termico con due diversi livelli di temperatura
• Regolazione della miscelazione a punto
fisso o a temperatura scorrevole
• Contabilizzatore di energia con
riconoscimento automatico della modalità
riscaldamento/raffrescamento
• Collegamento uscita ACS e AFS con
rubinetti diritti o a squadra
• Profondità cassetta 110 mm
• Isolamento termico/acustico adatto per
sistemi di riscaldamento e raffrescamento
AVANTAGES
• Gestion de deux ou plusieurs zones d’une
installation thermique avec deux différents
niveaux de température
• Régulation du mélange à température
constante ou à température variable
• Comptabilisateur d’énergie avec
reconnaissance automatique de la modalité
chauffage / refroidissement.
• Branchement sortie ECS et EFS avec robinets
droits ou équerre
• Profondeur coffret 110 mm.
• Isolation thermique / acoustique appropriée
pour les systèmes de chauffage et de
refroidissement
DIMENSIONI E ATTACCHI DIMENSIONS ET CONNEXIONS
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
O
T
A
V
O
L
214
COMPONENTI /COMPOSANTS
1 Modulo di contabilizzazione in 3 versioni:
- AV-0 senza valvola di zona
- AV-2 con valvola di zona a 2 vie
- AV-3 con valvola di zona a 3 vie bypass.
2 Kit contatore ACS con uscita dal basso o laterale
3 Kit contatore AFS con uscita dal basso o laterale
4 Stacco alta temperatura con collettori di distribuzione
comprensivo di nipples di collegamento al modulo di
contabilizzazione (non fornito)
5 Kit miscelazione per bassa temperatura comprensivo
di pompa di circolazione
6 Collettori di distribuzione (non fornito)
7 Cassetta di contenimento ad incasso
1 Module de comptabilisation en 3 versions:
- AV-0 sans vanne de zone
- AV-2 avec vanne de zone à 2 voies
- AV-3 avec vanne de zone à 3 voies by-pass.
2 Kit compteur ECS avec sortie par le bas ou latérale
3 Kit compteur EFS avec sortie par le bas ou latérale
4 Coupure haute température avec collecteurs de
distribution y compris les manchons filetés de connexion
au module de comptabilisation (non fournis)
5 Kit de mélange pour basse température y compris la
pompe de circulation
6 Collecteurs de distribution (non fournis)
7 Coffret de montage à encastrer
UP
IP
EACS
EAFS
1
4
6
2
5
3
UACS
7
UAFS
IP
ingresso primario / entrée primaire
UP
uscita primario / sortie primaire
EACS entrata acqua calda sanitaria / entrée eau chaude sanitaire
UACS uscita acqua calda sanitaria / sortie eau chaude sanitaire
EAFS entrata acqua fredda sanitaria / entrée eau froide sanitaire
UAFS uscita acqua fredda sanitaria / sortie eau froide sanitaire
LO
L O
V
V A
A TO
T O
AV
A VM
MO
O D
DUL 3⁄4”
COLLETTORI SU RICHIESTA
COLLECTEURS SUR DEMANDE
