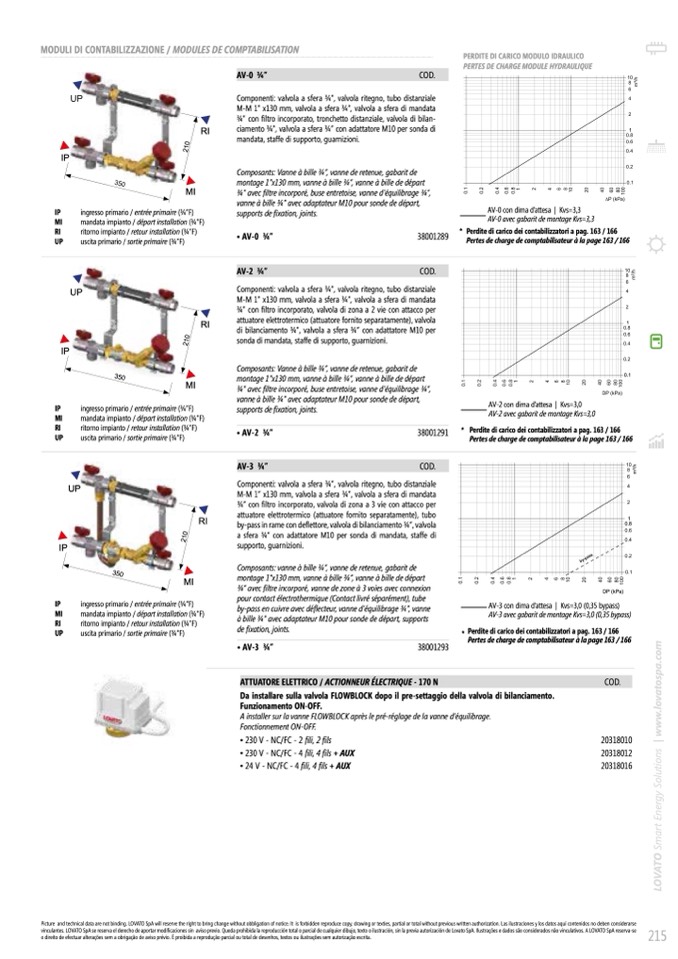

MODULI DI CONTABILIZZAZIONE / MULS MLS

PERDITE DI CARICO MODULO IDRAULICO

PERTES DE CHARGE MODULE HYDRAULIQUE

AV-0 con dima d’attesa | Kvs=3,3

AV-0 avec gabarit de montage Kvs=3,3

* erdite di carico dei contabilizzatori a pag. 163 166

ertes de charge de comptabilisateur à la page 1 1

IP

IP

MI

RI

UP

IP

IP

MI

RI

UP

IP

IP

MI

RI

UP

MI

U

UP

UP

Componenti: valvola a sfera 3⁄4”, valvola ritegno, tubo distanziale

M-M 1” x130 mm, valvola a sfera 3⁄4”, valvola a sfera di mandata

” con filtro incorporato, valvola di zona a 2 vie con attacco per

attuatore elettrotermico (attuatore fornito separatamente), valvola

di bilanciamento 3⁄4”, valvola a sfera 3⁄4” con adattatore M10 per

sonda di mandata, staffe di supporto, guarnizioni.

Composants: Vanne à bille 3⁄4”, vanne de retenue, gabarit de

montage 1”x130 mm, vanne à bille 3⁄4”, vanne à bille de départ

” avec filtre incorporé, buse entretoise, vanne d’équilibrage ”,

vanne à bille 3⁄4” avec adaptateur M10 pour sonde de départ,

supports de fixation, joints.

UP

Componenti: valvola a sfera 3⁄4”, valvola ritegno, tubo distanziale

M-M 1” x130 mm, valvola a sfera 3⁄4”, valvola a sfera di mandata

” con filtro incorporato, valvola di zona a 3 vie con attacco per

attuatore elettrotermico (attuatore fornito separatamente), tubo

b-pass in rame con deflettore, valvola di bilanciamento ”, valvola

a sfera 3⁄4” con adattatore M10 per sonda di mandata, staffe di

supporto, guarnizioni.

Composants: vanne à bille 3⁄4”, vanne de retenue, gabarit de

montage 1”x130 mm, vanne à bille 3⁄4”, vanne à bille de départ

” avec filtre incorporé, vanne de zone à 3 voies avec connexion

pour contact électrothermique (Contact livré séparément), tube

by-pass en cuivre avec déflecteur, vanne d’équilibrage ”, vanne

à bille 3⁄4” avec adaptateur M10 pour sonde de départ, supports

de fixation, joints.

A-3

38001293

P

Componenti: valvola a sfera 3⁄4”, valvola ritegno, tubo distanziale

M-M 1” x130 mm, valvola a sfera 3⁄4”, valvola a sfera di mandata

” con filtro incorporato, troncetto distanziale, valvola di bilan-

ciamento 3⁄4”, valvola a sfera 3⁄4” con adattatore M10 per sonda di

mandata, staffe di supporto, guarnizioni.

Composants: Vanne à bille 3⁄4”, vanne de retenue, gabarit de

montage 1”x130 mm, vanne à bille 3⁄4”, vanne à bille de départ

” avec filtre incorporé, buse entretoise, vanne d’équilibrage ”,

vanne à bille 3⁄4” avec adaptateur M10 pour sonde de départ,

supports de fixation, joints.

ingresso primario / entrée primaire (3⁄4”F)

mandata impianto / départ installation (3⁄4”F)

ritorno impianto / retour installation (3⁄4”F)

uscita primario / sortie primaire (3⁄4”F)

• AV-0 3⁄4”

38001289

ingresso primario / entrée primaire (3⁄4”F)

mandata impianto / départ installation (3⁄4”F)

ritorno impianto / retour installation (3⁄4”F)

uscita primario / sortie primaire (3⁄4”F)

• AV-2 3⁄4”

38001291

AV-2 con dima d’attesa | Kvs=3,0

AV-2 avec gabarit de montage Kvs=3,0

* erditedicaricodeicontabilizzatoriapag.163166

ertes de charge de comptabilisateur à la page 1 1

ingresso primario / entrée primaire (3⁄4”F)

mandata impianto / départ installation (3⁄4”F)

ritorno impianto / retour installation (3⁄4”F)

uscita primario / sortie primaire (3⁄4”F)

DP (kPa)

AV-3 con dima d’attesa | Kvs=3,0 (0,35 bypass)

AV-3 avec gabarit de montage Kvs=3,0 (0,35 bypass)

* erdite di carico dei contabilizzatori a pag. 163 166

ertesdechargedecomptabilisateuràlapage11

RI

MI

RI

MI

RI

Da installare sulla valvola FLOWBLOCK dopo il pre-settaggio della valvola di bilanciamento.

Funzionamento ON-OFF.

A installer sur la vanne FLOWBLOCK après le pré-réglage de la vanne d’équilibrage.

Fonctionnement ON-OFF.

• 230 V - NC/FC - 2 fili, 2 fils

• 230 V - NC/FC - 4 fili, 4 fils + AUX

• 24 V - NC/FC - 4 fili, 4 fils + AUX

20318010

20318012

20318016
