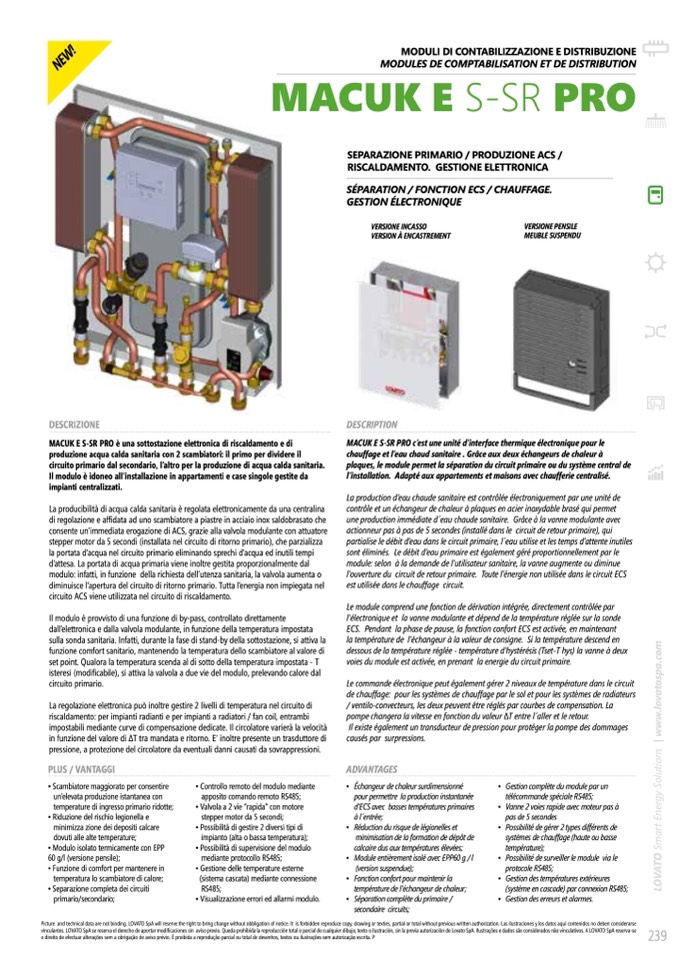

DESCRIZIONE
MACUK E S-SR PRO è una sottostazione elettronica di riscaldamento e di
produzione acqua calda sanitaria con 2 scambiatori: il primo per dividere il
circuito primario dal secondario, l’altro per la produzione di acqua calda sanitaria.
Il modulo è idoneo all’installazione in appartamenti e case singole gestite da
impianti centralizzati.
La producibilità di acqua calda sanitaria è regolata elettronicamente da una centralina
di regolazione e affidata ad uno scambiatore a piastre in acciaio inox saldobrasato che
consente un’immediata erogazione di ACS, grazie alla valvola modulante con attuatore
stepper motor da 5 secondi (installata nel circuito di ritorno primario), che parzializza
la portata d’acqua nel circuito primario eliminando sprechi d’acqua ed inutili tempi
d’attesa. La portata di acqua primaria viene inoltre gestita proporzionalmente dal
modulo: infatti, in funzione della richiesta dell’utenza sanitaria, la valvola aumenta o
diminuisce l’apertura del circuito di ritorno primario. Tutta l’energia non impiegata nel
circuito ACS viene utilizzata nel circuito di riscaldamento.
Il modulo è provvisto di una funzione di by-pass, controllato direttamente
dall’elettronica e dalla valvola modulante, in funzione della temperatura impostata
sulla sonda sanitaria. Infatti, durante la fase di stand-by della sottostazione, si attiva la
funzione comfort sanitario, mantenendo la temperatura dello scambiatore al valore di
set point. Qualora la temperatura scenda al di sotto della temperatura impostata - T
isteresi modificabile, si attiva la valvola a due vie del modulo, prelevando calore dal
circuito primario.
La regolazione elettronica può inoltre gestire 2 livelli di temperatura nel circuito di
riscaldamento: per impianti radianti e per impianti a radiatori / fan coil, entrambi
impostabili mediante curve di compensazione dedicate. Il circolatore varierà la velocità
in funzione del valore di T tra mandata e ritorno. E’ inoltre presente un trasduttore di
pressione, a protezione del circolatore da eventuali danni causati da sovrappressioni.
DESCRIPTION
MU SS c’est une unité d’interface thermique électronique pour le
chauffage et l’eau chaud sanitaire . rce au deu échangeurs de chaleur à
plaques, le module permet la séparation du circuit primaire ou du système central de
l’installation. dapté au appartements et maisons avec chaufferie centralisé.
proucton eu cue sntre est contrée éectronuement pr une unté e
contre et un écngeur e ceur pues en cer noe rsé u permet
une production immédiate d ́eau chaude sanitaire. Grâce à la vanne modulante avec
actionneur pas à pas de 5 secondes (installé dans le circuit de retour primaire), qui
partialise le débit d’eau dans le circuit primaire, l ́eau utilise et les temps d’attente inutiles
sont éliminés. Le débit d’eau primaire est également géré proportionnellement par le
module: selon à la demande de l’utilisateur sanitaire, la vanne augmente ou diminue
l’ouverture du circuit de retour primaire. Toute l’énergie non utilisée dans le circuit ECS
est utilisée dans le chauffage circuit.
e moue compren une oncton e érton ntégrée rectement contrée pr
l’électronique et la vanne modulante et dépend de la température réglée sur la sonde
ECS. Pendant la phase de pause, la fonction confort ECS est activée, en maintenant
la température de l’échangeur à la valeur de consigne. Si la température descend en
dessous de la température réglée - température d’hystérésis (Tset-T hys) la vanne à deux
voies du module est activée, en prenant la energie du circuit primaire.
Le commande électronique peut également gérer 2 niveaux de température dans le circuit
de chauffage: pour les systèmes de chauffage par le sol et pour les systèmes de radiateurs
/ ventilo-convecteurs, les deux peuvent être réglés par courbes de compensation. La
pompe cnger tesse en oncton u eur entre er et e retour
Il existe également un transducteur de pression pour protéger la pompe des dommages
causés par surpressions.
PLUS / VANTAGGI
• Scambiatore maggiorato per consentire
un’elevata produzione istantanea con
temperature di ingresso primario ridotte;
• Riduzione del rischio legionella e
minimizza zione dei depositi calcare
dovuti alle alte temperature;
• Modulo isolato termicamente con EPP
60 g/l (versione pensile);
• Funzione di comfort per mantenere in
temperatura lo scambiatore di calore;
• Separazione completa dei circuiti
primario/secondario;
• Controllo remoto del modulo mediante
apposito comando remoto RS485;
• Valvola a 2 vie “rapida” con motore
stepper motor da 5 secondi;
• Possibilità di gestire 2 diversi tipi di
impianto (alta o bassa temperatura);
• Possibilità di supervisione del modulo
mediante protocollo RS485;
• Gestione delle temperature esterne
(sistema cascata) mediante connessione
RS485;
• Visualizzazione errori ed allarmi modulo.
ADVANTAGES
• Échangeur de chaleur surdimensionné
pour permettre la production instantanée
d’ECS avec basses températures primaires
à l ́entrée;
• Réduction du risque de légionelles et
mnmston e ormton e épt e
calcaire dus aux températures élevées;
• Module entièrement isolé avec EPP60 g / l
(version suspendue);
• Fonction confort pour maintenir la
température de l’échangeur de chaleur;
• Séparation complète du primaire /
secondaire circuits;
• Gestion complète du module par un
télécommande spéciale RS485;
• Vanne 2 voies rapide avec moteur pas à
pas de 5 secondes
• Possibilité de gérer 2 types différents de
systèmes de chauffage (haute ou basse
température);
• Possibilité de surveiller le module via le
protocole RS485;
• Gestion des températures extérieures
(système en cascade) par connexion RS485;
• Gestion des erreurs et alarmes.
MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MODULES DE COMPTABILISATION ET DE DISTRIBUTION
MACUK E S-SR PRO
SEPARAZIONE PRIMARIO / PRODUZIONE ACS /
RISCALDAMENTO. GESTIONE ELETTRONICA
SÉPARATION / FONCTION ECS / CHAUFFAGE.
GESTION ÉLECTRONIQUE
VERSIONE INCASSO
VERSIONE PENSILE
VERSION À ENCASTREMENT
MUL SUSU
