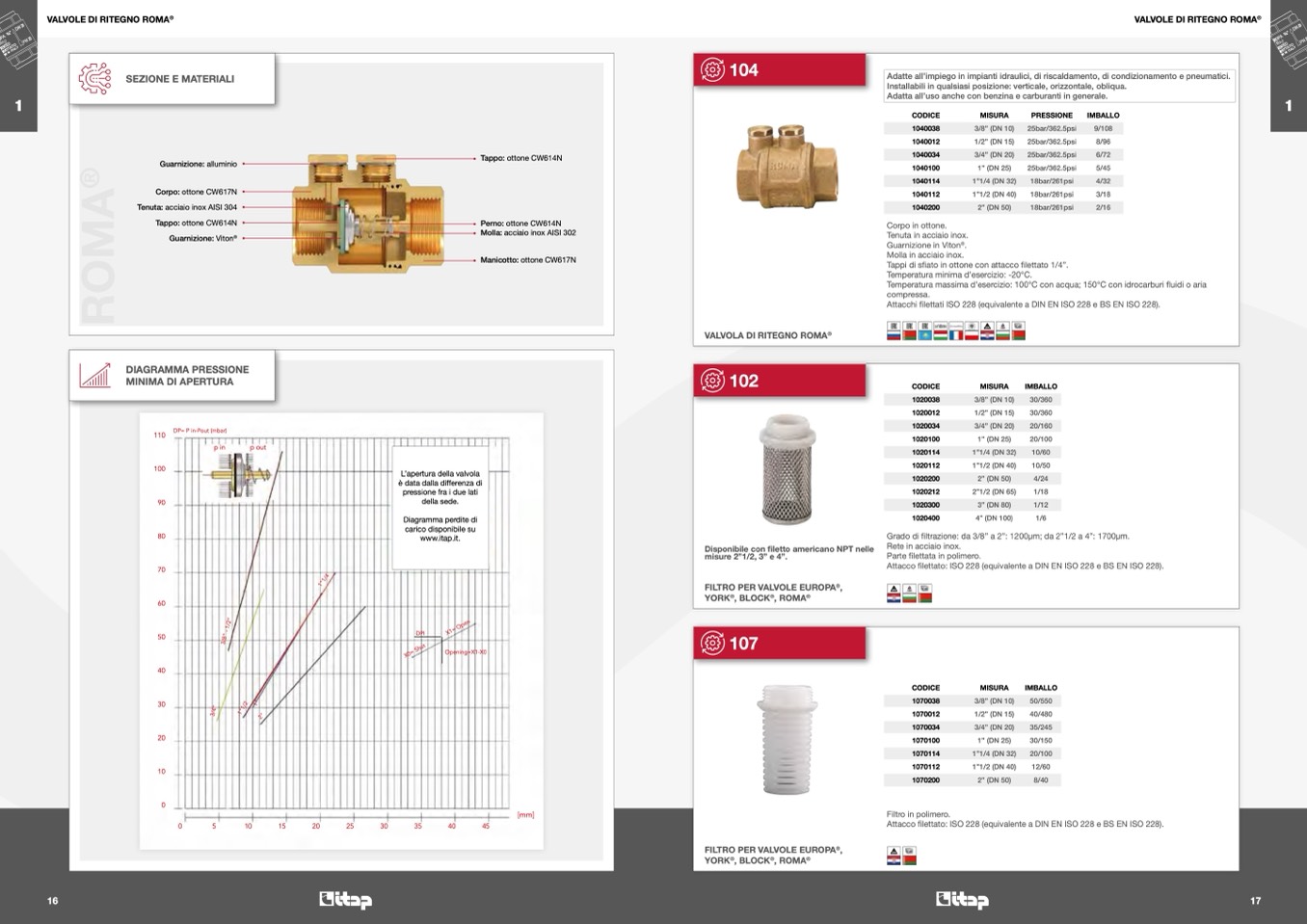

VALVOLE DI RITEGNO ROMA

®

VALVOLE DI RITEGNO ROMA

®

1

1

16

17

104

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.

Adatta all’uso anche con benzina e carburanti in generale.

CODICE

MISURA

PRESSIONE

IMBALLO

1040038

3/8” (DN 10)

25bar/362.5psi

9/108

1040012

1/2” (DN 15)

25bar/362.5psi

8/96

1040034

3/4” (DN 20)

25bar/362.5psi

6/72

1040100

1” (DN 25)

25bar/362.5psi

5/45

1040114

1”1/4 (DN 32)

18bar/261psi

4/32

1040112

1”1/2 (DN 40)

18bar/261psi

3/18

1040200

2” (DN 50)

18bar/261psi

2/16

Corpo in ottone.

Tenuta in acciaio inox.

Guarnizione in Viton

®

.

Molla in acciaio inox.

Tappi di s

fiato in ottone con attacco filettato 1/4”.

Temperatura minima d’esercizio: -20°C.

Temperatura massima d’esercizio: 100°C con acqua; 150°C con idrocarburi fluidi o aria

compressa.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

VALVOLA DI RITEGNO ROMA

®

SEZIONE E MATERIALI

Guarnizione: alluminio

Corpo: ottone CW617N

Tenuta: acciaio inox AISI 304

Tappo: ottone CW614N

Guarnizione: Viton

®

Tappo: ottone CW614N

Perno: ottone CW614N

Molla: acciaio inox AISI 302

Manicotto: ottone CW617N

R

O

M

A

®

102

CODICE

MISURA

IMBALLO

1020038

3/8” (DN 10)

30/360

1020012

1/2” (DN 15)

30/360

1020034

3/4” (DN 20)

20/160

1020100

1” (DN 25)

20/100

1020114

1”1/4 (DN 32)

10/60

1020112

1”1/2 (DN 40)

10/50

1020200

2” (DN 50)

4/24

1020212

2”1/2 (DN 65)

1/18

1020300

3” (DN 80)

1/12

1020400

4” (DN 100)

1/6

Disponibile con

filetto americano NPT nelle

misure 2”1/2, 3” e 4”.

FILTRO PER VALVOLE EUROPA

®

,

YORK

®

, BLOCK

®

, ROMA

®

Grado di filtrazione: da 3/8” a 2”: 1200μm; da 2”1/2 a 4”: 1700μm.

Rete in acciaio inox.

Parte

filettata in polimero.

Attacco

filettato: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

DIAGRAMMA PRESSIONE

MINIMA DI APERTURA

110

DP= P in-Pout (mbar)

p in

100

90

80

70

60

50

40

30

20

10

p out

0

0

5

10

15

20

25

30

35

40

45

[mm]

DPI

Opening=X1-X0

L’apertura della valvola

è data dalla differenza di

pressione fra i due lati

della sede.

Diagramma perdite di

carico disponibile su

www.itap.it.

X

0=

S

h

u

t

X

1=

O

p

e

n

2

”

1

”

1

/

4

1

”

1

/

2

1

”

3

/

4

”

3

/

8

”

-

1

/

2

”

107

CODICE

MISURA

IMBALLO

1070038

3/8” (DN 10)

50/550

1070012

1/2” (DN 15)

40/480

1070034

3/4” (DN 20)

35/245

1070100

1” (DN 25)

30/150

1070114

1”1/4 (DN 32)

20/100

1070112

1”1/2 (DN 40)

12/60

1070200

2” (DN 50)

8/40

FILTRO PER VALVOLE EUROPA

®

,

YORK

®

, BLOCK

®

, ROMA

®

Filtro in polimero.

Attacco

filettato: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
