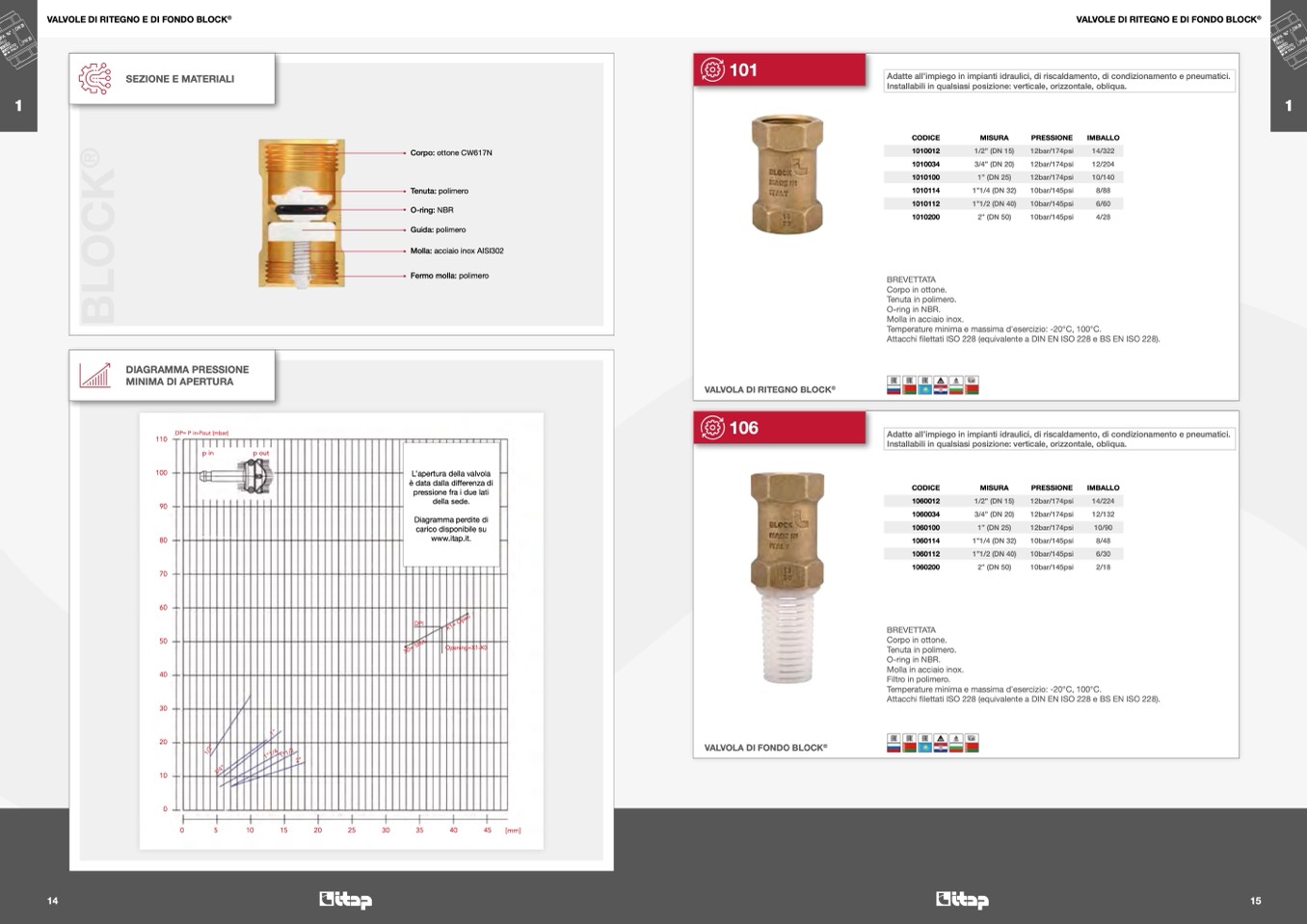

VALVOLE DI RITEGNO E DI FONDO BLOCK
®
VALVOLE DI RITEGNO E DI FONDO BLOCK
®
1
1
14
15
101
CODICE
MISURA
PRESSIONE
IMBALLO
1010012
1/2” (DN 15)
12bar/174psi
14/322
1010034
3/4” (DN 20)
12bar/174psi
12/204
1010100
1” (DN 25)
12bar/174psi
10/140
1010114
1”1/4 (DN 32)
10bar/145psi
8/88
1010112
1”1/2 (DN 40)
10bar/145psi
6/60
1010200
2” (DN 50)
10bar/145psi
4/28
BREVETTATA
Corpo in ottone.
Tenuta in polimero.
O-ring in NBR.
Molla in acciaio inox.
Temperature minima e massima d’esercizio: -20°C, 100°C.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
VALVOLA DI RITEGNO BLOCK
®
106
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.
CODICE
MISURA
PRESSIONE
IMBALLO
1060012
1/2” (DN 15)
12bar/174psi
14/224
1060034
3/4” (DN 20)
12bar/174psi
12/132
1060100
1” (DN 25)
12bar/174psi
10/90
1060114
1”1/4 (DN 32)
10bar/145psi
8/48
1060112
1”1/2 (DN 40)
10bar/145psi
6/30
1060200
2” (DN 50)
10bar/145psi
2/18
BREVETTATA
Corpo in ottone.
Tenuta in polimero.
O-ring in NBR.
Molla in acciaio inox.
Filtro in polimero.
Temperature minima e massima d’esercizio: -20°C, 100°C.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
VALVOLA DI FONDO BLOCK
®
SEZIONE E MATERIALI
Corpo: ottone CW617N
Tenuta: polimero
O-ring: NBR
Guida: polimero
Molla: acciaio inox AISI302
Fermo molla: polimero
B
L
O
C
K
®
DIAGRAMMA PRESSIONE
MINIMA DI APERTURA
110
100
90
80
70
60
50
40
30
20
10
DP= P in-Pout (mbar)
p in
p out
0
0
5
10
15
20
25
30
35
40
45
[mm]
DPI
Opening=X1-X0
L’apertura della valvola
è data dalla differenza di
pressione fra i due lati
della sede.
Diagramma perdite di
carico disponibile su
www.itap.it.
1
/
