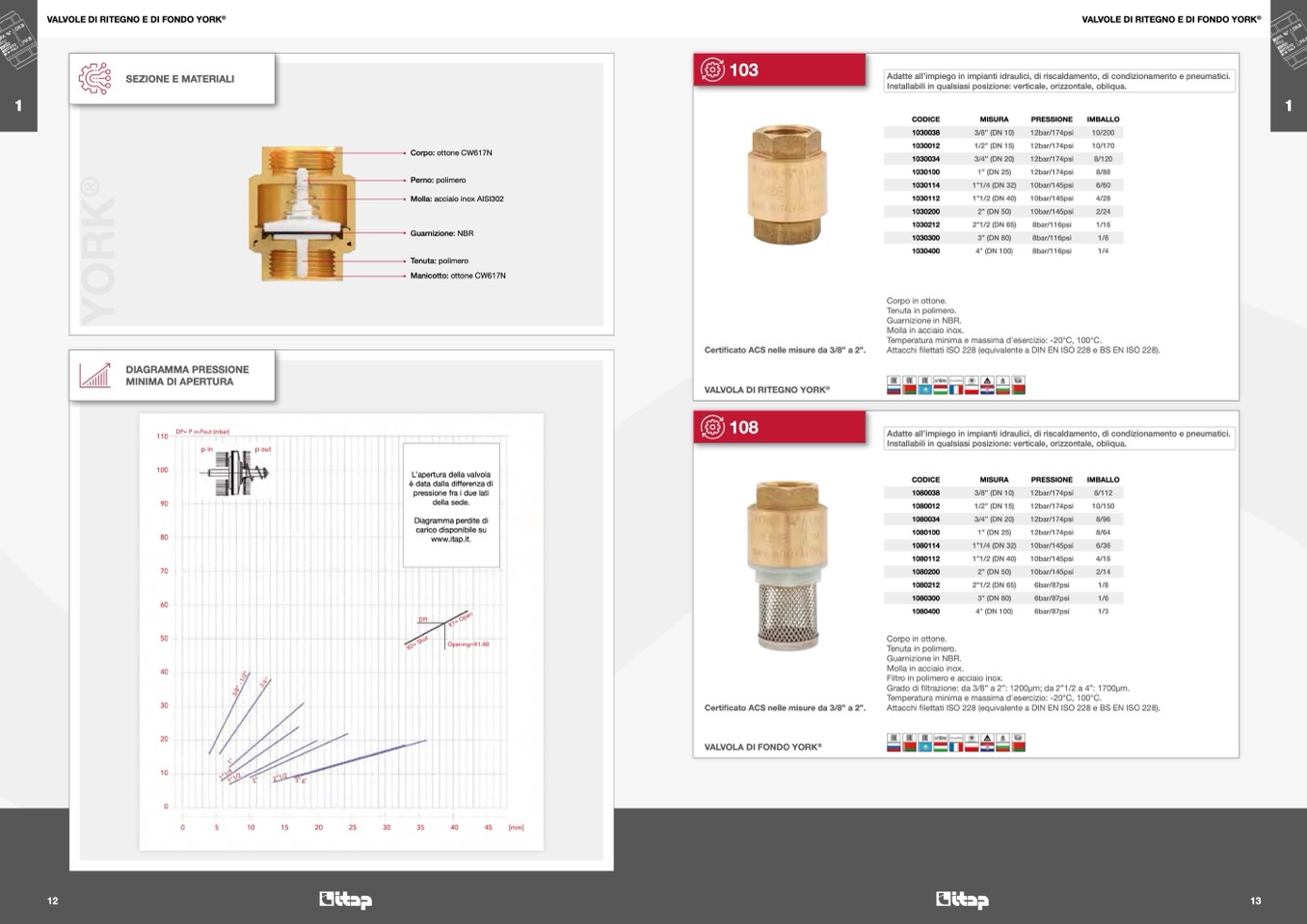

VALVOLE DI RITEGNO E DI FONDO YORK
®
VALVOLE DI RITEGNO E DI FONDO YORK
®
12
13
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.
CODICE
MISURA
PRESSIONE
IMBALLO
1030038
3/8” (DN 10)
12bar/174psi
10/200
1030012
1/2” (DN 15)
12bar/174psi
10/170
1030034
3/4” (DN 20)
12bar/174psi
8/120
1030100
1” (DN 25)
12bar/174psi
8/88
1030114
1”1/4 (DN 32)
10bar/145psi
6/60
1030112
1”1/2 (DN 40)
10bar/145psi
4/28
1030200
2” (DN 50)
10bar/145psi
2/24
1030212
2”1/2 (DN 65)
8bar/116psi
1/16
1030300
3” (DN 80)
8bar/116psi
1/8
1030400
4” (DN 100)
8bar/116psi
1/4
Certi
ficato ACS nelle misure da 3/8” a 2”.
VALVOLA DI RITEGNO YORK
®
Corpo in ottone.
Tenuta in polimero.
Guarnizione in NBR.
Molla in acciaio inox.
Temperatura minima e massima d’esercizio: -20°C, 100°C.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.
Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.
CODICE
MISURA
PRESSIONE
IMBALLO
1080038
3/8” (DN 10)
12bar/174psi
8/112
1080012
1/2” (DN 15)
12bar/174psi
10/150
1080034
3/4” (DN 20)
12bar/174psi
8/96
1080100
1” (DN 25)
12bar/174psi
8/64
1080114
1”1/4 (DN 32)
10bar/145psi
6/36
1080112
1”1/2 (DN 40)
10bar/145psi
4/16
1080200
2” (DN 50)
10bar/145psi
2/14
1080212
2”1/2 (DN 65)
6bar/87psi
1/8
1080300
3” (DN 80)
6bar/87psi
1/6
1080400
4” (DN 100)
6bar/87psi
1/3
Certi
ficato ACS nelle misure da 3/8” a 2”.
VALVOLA DI FONDO YORK
®
Corpo in ottone.
Tenuta in polimero.
Guarnizione in NBR.
Molla in acciaio inox.
Filtro in polimero e acciaio inox.
Grado di filtrazione: da 3/8” a 2”: 1200μm; da 2”1/2 a 4”: 1700μm.
Temperatura minima e massima d’esercizio: -20°C, 100°C.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
SEZIONE E MATERIALI
Corpo: ottone CW617N
Perno: polimero
Molla: acciaio inox AISI302
Guarnizione: NBR
Tenuta: polimero
Manicotto: ottone CW617N
DIAGRAMMA PRESSIONE
MINIMA DI APERTURA
110
DP= P in-Pout (mbar)
p in
100
90
80
70
60
50
40
30
20
10
p out
0
0
5
10
15
20
25
30
35
40
45
[mm]
DPI
Opening=X1-X0
L’apertura della valvola
è data dalla differenza di
pressione fra i due lati
della sede.
Diagramma perdite di
carico disponibile su
www.itap.it.
3
/
8
”
-
1
/
2
”
1
”
3
/
4
”
1
”
1
/
4
1
”
1
/
2
2
”
X
0=
S
h
u
t
X
1=
O
p
e
n
2”
1/
2
3”
4”
