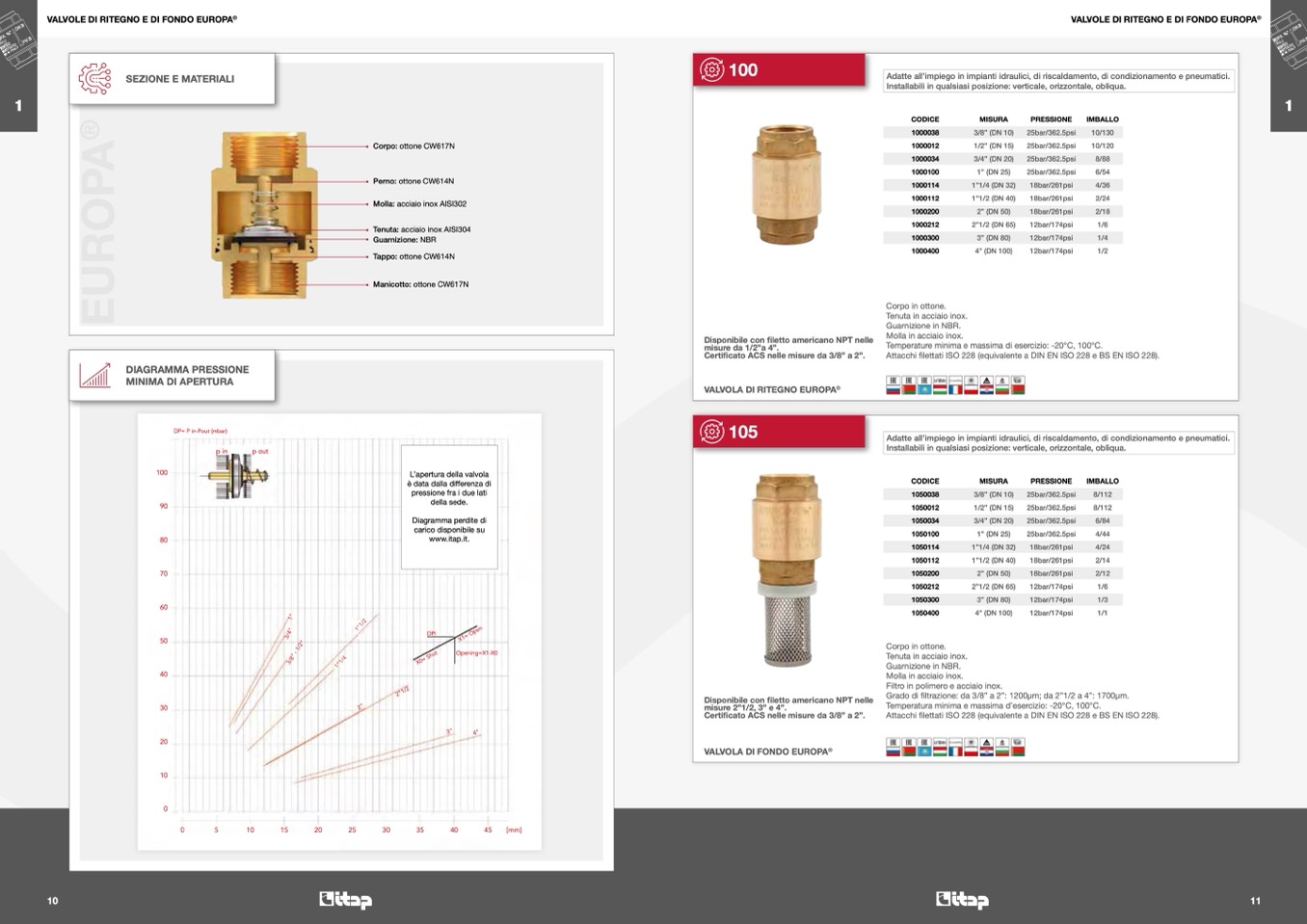

VALVOLE DI RITEGNO E DI FONDO EUROPA

®

VALVOLE DI RITEGNO E DI FONDO EUROPA

®

1

1

10

11

100

CODICE

MISURA

PRESSIONE

IMBALLO

1000038

3/8” (DN 10)

25bar/362.5psi

10/130

1000012

1/2” (DN 15)

25bar/362.5psi

10/120

1000034

3/4” (DN 20)

25bar/362.5psi

8/88

1000100

1” (DN 25)

25bar/362.5psi

6/54

1000114

1”1/4 (DN 32)

18bar/261psi

4/36

1000112

1”1/2 (DN 40)

18bar/261psi

2/24

1000200

2” (DN 50)

18bar/261psi

2/18

1000212

2”1/2 (DN 65)

12bar/174psi

1/6

1000300

3” (DN 80)

12bar/174psi

1/4

1000400

4” (DN 100)

12bar/174psi

1/2

Disponibile con filetto americano NPT nelle

misure da 1/2”a 4”.

Certi

ficato ACS nelle misure da 3/8” a 2”.

VALVOLA DI RITEGNO EUROPA

®

Corpo in ottone.

Tenuta in acciaio inox.

Guarnizione in NBR.

Molla in acciaio inox.

Temperature minima e massima di esercizio: -20°C, 100°C.

Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

105

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

Installabili in qualsiasi posizione: verticale, orizzontale, obliqua.

CODICE

MISURA

PRESSIONE

IMBALLO

1050038

3/8” (DN 10)

25bar/362.5psi

8/112

1050012

1/2” (DN 15)

25bar/362.5psi

8/112

1050034

3/4” (DN 20)

25bar/362.5psi

6/84

1050100

1” (DN 25)

25bar/362.5psi

4/44

1050114

1”1/4 (DN 32)

18bar/261psi

4/24

1050112

1”1/2 (DN 40)

18bar/261psi

2/14

1050200

2” (DN 50)

18bar/261psi

2/12

1050212

2”1/2 (DN 65)

12bar/174psi

1/6

1050300

3” (DN 80)

12bar/174psi

1/3

1050400

4” (DN 100)

12bar/174psi

1/1

Disponibile con filetto americano NPT nelle

misure 2”1/2, 3” e 4”.

Certi

ficato ACS nelle misure da 3/8” a 2”.

VALVOLA DI FONDO EUROPA

®

Corpo in ottone.

Tenuta in acciaio inox.

Guarnizione in NBR.

Molla in acciaio inox.

Filtro in polimero e acciaio inox.

Grado di filtrazione: da 3/8” a 2”: 1200μm; da 2”1/2 a 4”: 1700μm.

Temperatura minima e massima d’esercizio: -20°C, 100°C.

Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

SEZIONE E MATERIALI

Corpo: ottone CW617N

Perno: ottone CW614N

Molla: acciaio inox AISI302

Tenuta: acciaio inox AISI304

Guarnizione: NBR

Tappo: ottone CW614N

Manicotto: ottone CW617N

E

U

R

O

P

A

®

DIAGRAMMA PRESSIONE

MINIMA DI APERTURA

100

90

80

70

60

50

40

30

20

10

DPI

DP= P in-Pout (mbar)

p in

p out

0

0

5

10

15

20

25

30

35

40

45

[mm]

Opening=X1-X0

L’apertura della valvola

è data dalla differenza di

pressione fra i due lati

della sede.

Diagramma perdite di

carico disponibile su

www.itap.it.

1

”

3

/

4

”

3

/

8

”

-

1

/

2

”

1

”

1

/

4

1

”

1

/

2

2

”

2

”

1

/

2

X

0=

S

h

u

t

X

1=

O

p

e

n

3”

4”
