2

D

A

Maniglia a leva piatta: acciaio

inox AISI304 rivestito

2

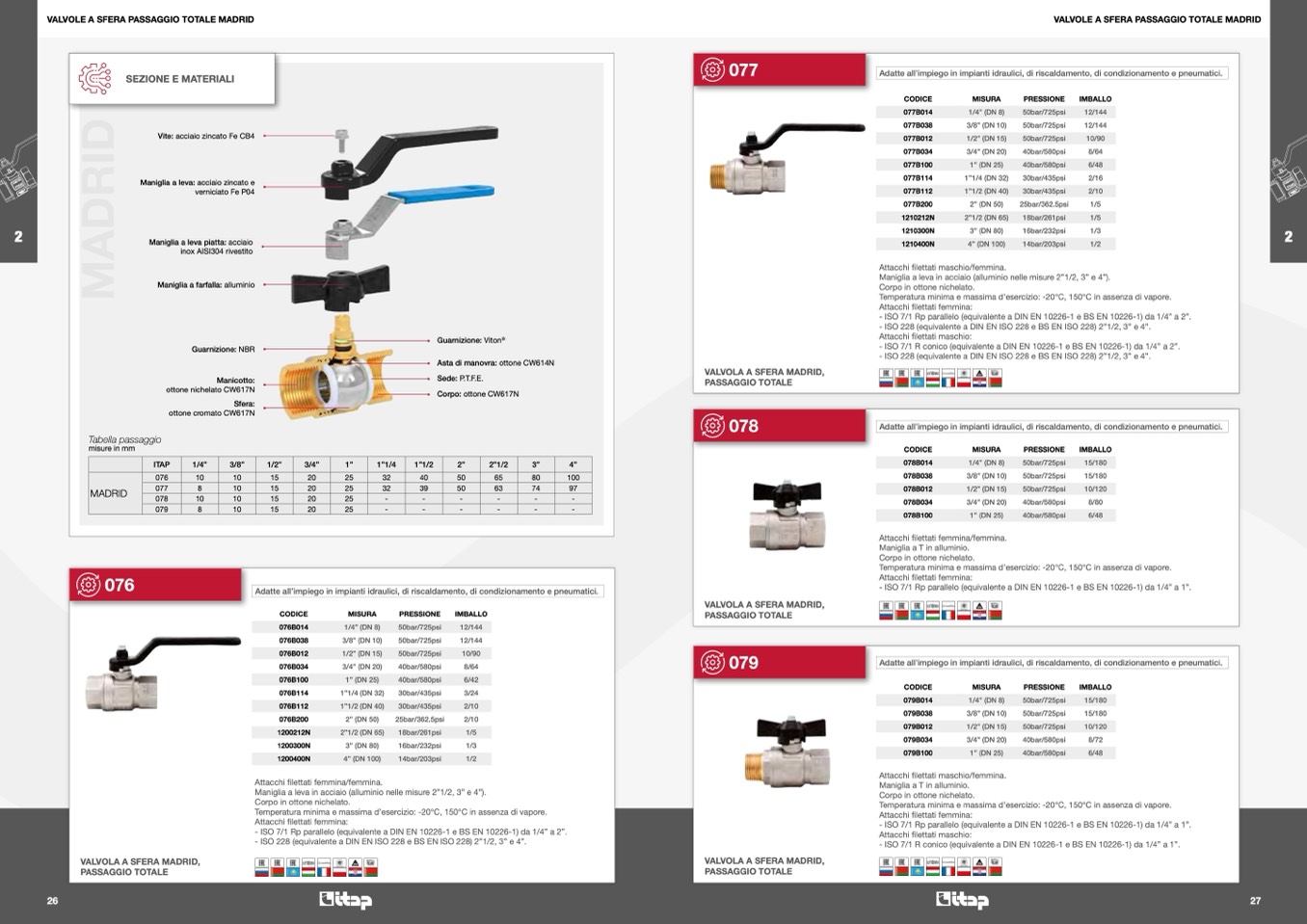

VALVOLE A SFERA PASSAGGIO TOTALE MADRID

VALVOLE A SFERA PASSAGGIO TOTALE MADRID

26

27

Tabella passaggio

misure in mm

CODICE

078B014

078B038

078B012

078B034

078B100

MISURA

PRESSIONE

IMBALLO

1/4” (DN 8)

50bar/725psi

15/180

3/8” (DN 10)

50bar/725psi

15/180

1/2” (DN 15)

50bar/725psi

10/120

3/4” (DN 20)

40bar/580psi

8/80

1” (DN 25)

40bar/580psi

6/48

MADRID

076

076

10

10

15

20

25

07

7

8

1

0

1

5

2

0

25

07

8

1

0

1

0

1

5

2

0

25

079

8

10

15

20

25

32

40

50

65

80

100

32

39

50

63

74

97

-

-

-

-

-

-

-

-

-

-

-

-

SEZIONE E MATERIALI

077

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

D

I

Vite: acciaio zincato Fe CB4

CODICE

077B014

077B038

077B012

077B034

077B100

077B114

077B112

077B200

1210212N

1210300N

1210400N

MISURA

PRESSIONE

IMBALLO

1/4” (DN 8)

50bar/725psi

12/144

3/8” (DN 10)

50bar/725psi

12/144

1/2” (DN 15)

50bar/725psi

10/90

3/4” (DN 20)

40bar/580psi

8/64

1” (DN 25)

40bar/580psi

6/48

1”1/4 (DN 32)

30bar/435psi

2/16

1”1/2 (DN 40)

30bar/435psi

2/10

2” (DN 50)

25bar/362.5psi

1/5

2”1/2 (DN 65)

18bar/261psi

1/5

3” (DN 80)

16bar/232psi

1/3

4” (DN 100)

14bar/203psi

1/2

R

M

Maniglia a farfalla: alluminio

Attacchi

filettati maschio/femmina.

Maniglia a leva in acciaio (alluminio nelle misure 2”1/2, 3” e 4”).

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina:

- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 2”.

- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2, 3” e 4”.

Attacchi

filettati maschio:

- ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 2”.

- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2, 3” e 4”.

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

Maniglia a leva: acciaio zincato e

verniciato Fe P04

VALVOLA A SFERA MADRID,

PASSAGGIO TOTALE

VALVOLA A SFERA MADRID,

PASSAGGIO TOTALE

Guarnizione: NBR

Manicotto:

ottone nichelato CW617N

Sfera:

ottone cromato CW617N

Guarnizione: Viton

®

Asta di manovra: ottone CW614N

Sede: P.T.F.E.

Corpo: ottone CW617N

VALVOLA A SFERA MADRID,

PASSAGGIO TOTALE

078

ITAP

1/4”

3/8”

1/2”

3/4”

1”

1”1/4

1”1/2

2”

2”1/2

3”

4”

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

Attacchi

filettati femmina/femmina.

Maniglia a T in alluminio.

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina:

- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

CODICE

076B014

076B038

076B012

076B034

076B100

076B114

076B112

076B200

1200212N

1200300N

1200400N

MISURA

PRESSIONE

IMBALLO

1/4” (DN 8)

50bar/725psi

12/144

3/8” (DN 10)

50bar/725psi

12/144

1/2” (DN 15)

50bar/725psi

10/90

3/4” (DN 20)

40bar/580psi

8/64

1” (DN 25)

40bar/580psi

6/42

1”1/4 (DN 32)

30bar/435psi

3/24

1”1/2 (DN 40)

30bar/435psi

2/10

2” (DN 50)

25bar/362.5psi

2/10

2”1/2 (DN 65)

18bar/261psi

1/5

3” (DN 80)

16bar/232psi

1/3

4” (DN 100)

14bar/203psi

1/2

VALVOLA A SFERA MADRID,

PASSAGGIO TOTALE

079

Attacchi

filettati femmina/femmina.

Maniglia a leva in acciaio (alluminio nelle misure 2”1/2, 3” e 4”).

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina:

- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 2”.

- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2, 3” e 4”.

Attacchi

filettati maschio/femmina.

Maniglia a T in alluminio.

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina:

- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.

Attacchi

filettati maschio:

- ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.

CODICE

079B014

079B038

079B012

079B034

079B100

MISURA

PRESSIONE

IMBALLO

1/4” (DN 8)

50bar/725psi

15/180

3/8” (DN 10)

50bar/725psi

15/180

1/2” (DN 15)

50bar/725psi

10/120

3/4” (DN 20)

40bar/580psi

8/72

1” (DN 25)

40bar/580psi

6/48
