Blocco per lucchetto a p.52

VALVOLA A SFERA MADRID,

PASSAGGIO TOTALE, CON LEVA IN

ACCIAIO INOX

277XB

Attacchi

filettati femmina/femmina.

Maniglia a leva piatta in acciaio inox AISI304 rivestito.

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1).

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

A

P

Maniglia a leva: acciaio zincato e

verniciato Fe P04

Maniglia a farfalla: alluminio

2

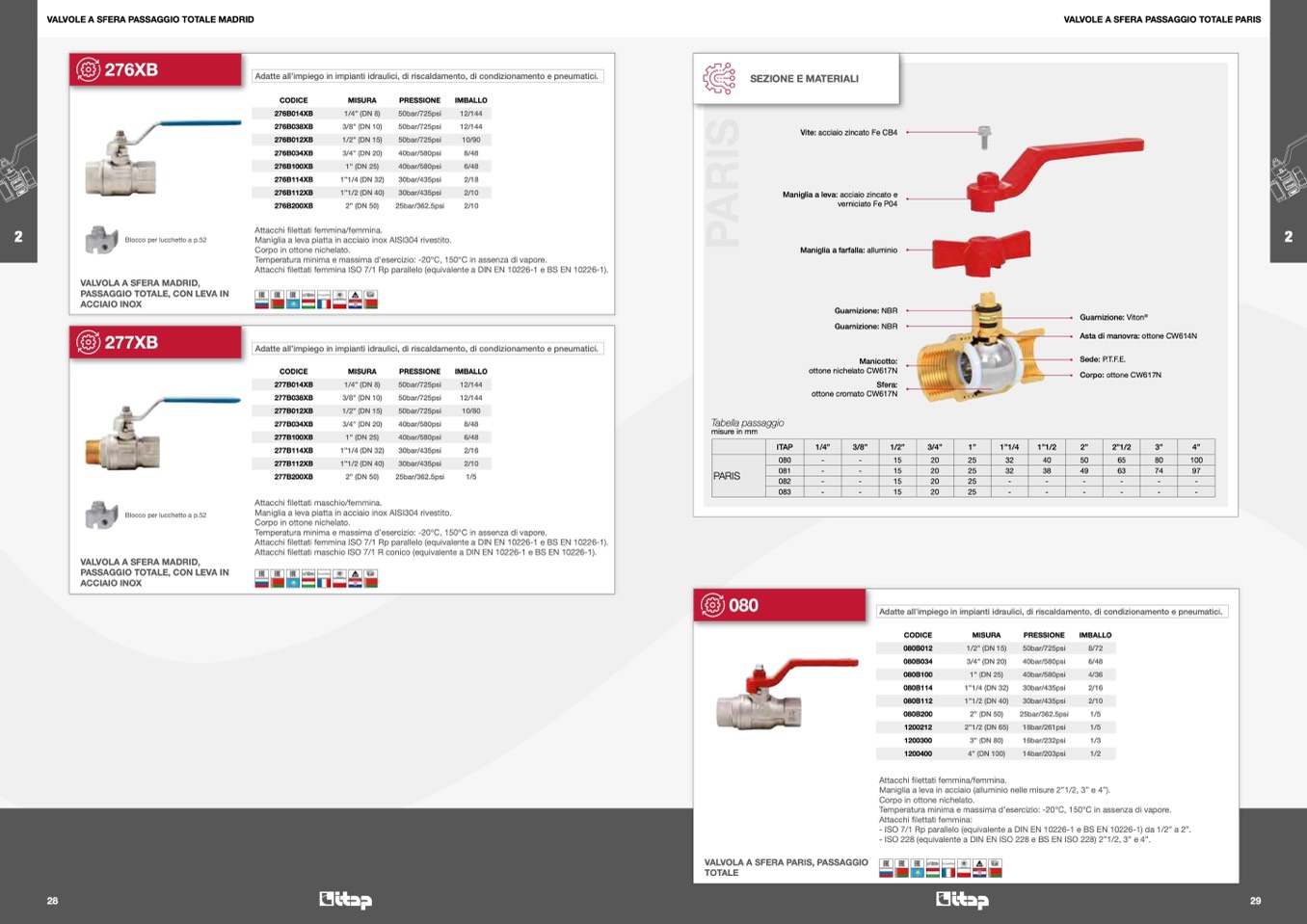

VALVOLE A SFERA PASSAGGIO TOTALE MADRID

VALVOLE A SFERA PASSAGGIO TOTALE PARIS

28

29

276XB

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

SEZIONE E MATERIALI

Blocco per lucchetto a p.52

VALVOLA A SFERA MADRID,

PASSAGGIO TOTALE, CON LEVA IN

ACCIAIO INOX

Attacchi

filettati maschio/femmina.

Maniglia a leva piatta in acciaio inox AISI304 rivestito.

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1).

Attacchi

filettati maschio ISO 7/1 R conico (equivalente a DIN EN 10226-1 e BS EN 10226-1).

CODICE

276B014XB

276B038XB

276B012XB

276B034XB

276B100XB

276B114XB

276B112XB

276B200XB

MISURA

PRESSIONE

IMBALLO

1/4” (DN 8)

50bar/725psi

12/144

3/8” (DN 10)

50bar/725psi

12/144

1/2” (DN 15)

50bar/725psi

10/90

3/4” (DN 20)

40bar/580psi

8/48

1” (DN 25)

40bar/580psi

6/48

1”1/4 (DN 32)

30bar/435psi

2/18

1”1/2 (DN 40)

30bar/435psi

2/10

2” (DN 50)

25bar/362.5psi

2/10

Vite: acciaio zincato Fe CB4

S

CODICE

277B014XB

277B038XB

277B012XB

277B034XB

277B100XB

277B114XB

277B112XB

277B200XB

MISURA

PRESSIONE

IMBALLO

Guarnizione: NBR

Guarnizione: NBR

Manicotto:

ottone nichelato CW617N

Guarnizione: Viton

®

Asta di manovra: ottone CW614N

Sede: P.T.F.E.

Corpo: ottone CW617N

1”

1”1/4

1”1/2

2”

2”1/2

3”

4”

1/4” (DN 8)

50bar/725psi

12/144

Sfera:

3/8” (DN 10)

50bar/725psi

12/144

1/2” (DN 15)

50bar/725psi

10/80

3/4” (DN 20)

40bar/580psi

8/48

1” (DN 25)

40bar/580psi

6/48

1”1/4 (DN 32)

30bar/435psi

2/16

1”1/2 (DN 40)

30bar/435psi

2/10

2” (DN 50)

25bar/362.5psi

1/5

ottone cromato CW617N

I

R

Tabella passaggio

misure in mm

PARIS

080

080

-

-

15

20

25

081

-

-

15

20

25

082

-

-

15

20

25

083

-

-

15

20

25

32

40

50

65

80

100

32

38

49

63

74

97

-

-

-

-

-

-

-

-

-

-

-

-

ITAP

1/4”

3/8”

1/2”

3/4”

VALVOLA A SFERA PARIS, PASSAGGIO

TOTALE

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

CODICE

080B012

080B034

080B100

080B114

080B112

080B200

1200212

1200300

1200400

MISURA

PRESSIONE

IMBALLO

1/2” (DN 15)

50bar/725psi

8/72

3/4” (DN 20)

40bar/580psi

6/48

1” (DN 25)

40bar/580psi

4/36

1”1/4 (DN 32)

30bar/435psi

2/16

1”1/2 (DN 40)

30bar/435psi

2/10

2” (DN 50)

25bar/362.5psi

1/5

2”1/2 (DN 65)

18bar/261psi

1/5

3” (DN 80)

16bar/232psi

1/3

4” (DN 100)

14bar/203psi

1/2

Attacchi

filettati femmina/femmina.

Maniglia a leva in acciaio (alluminio nelle misure 2”1/2, 3” e 4”).

Corpo in ottone nichelato.

Temperatura minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.

Attacchi

filettati femmina:

- ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/2” a 2”.

- ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228) 2”1/2, 3” e 4”.
