FILTRI DEFANGATORI MAGNETICI
FILTRI DEFANGATORI MAGNETICI
86
87
CARATTERISTICHE
TECNICHE
SEZIONE E MATERIALI
FLUSSI
PULIZIA E MANUTENZIONE
MANUTENZIONE ORDINARIA
188
Chiudere la
valvola di
intercettazione
Togliere il magnete
Aprire il rubinetto
Chiudere la
valvola di
intercettazione
Togliere il magnete
Svitare il bicchiere
MAG

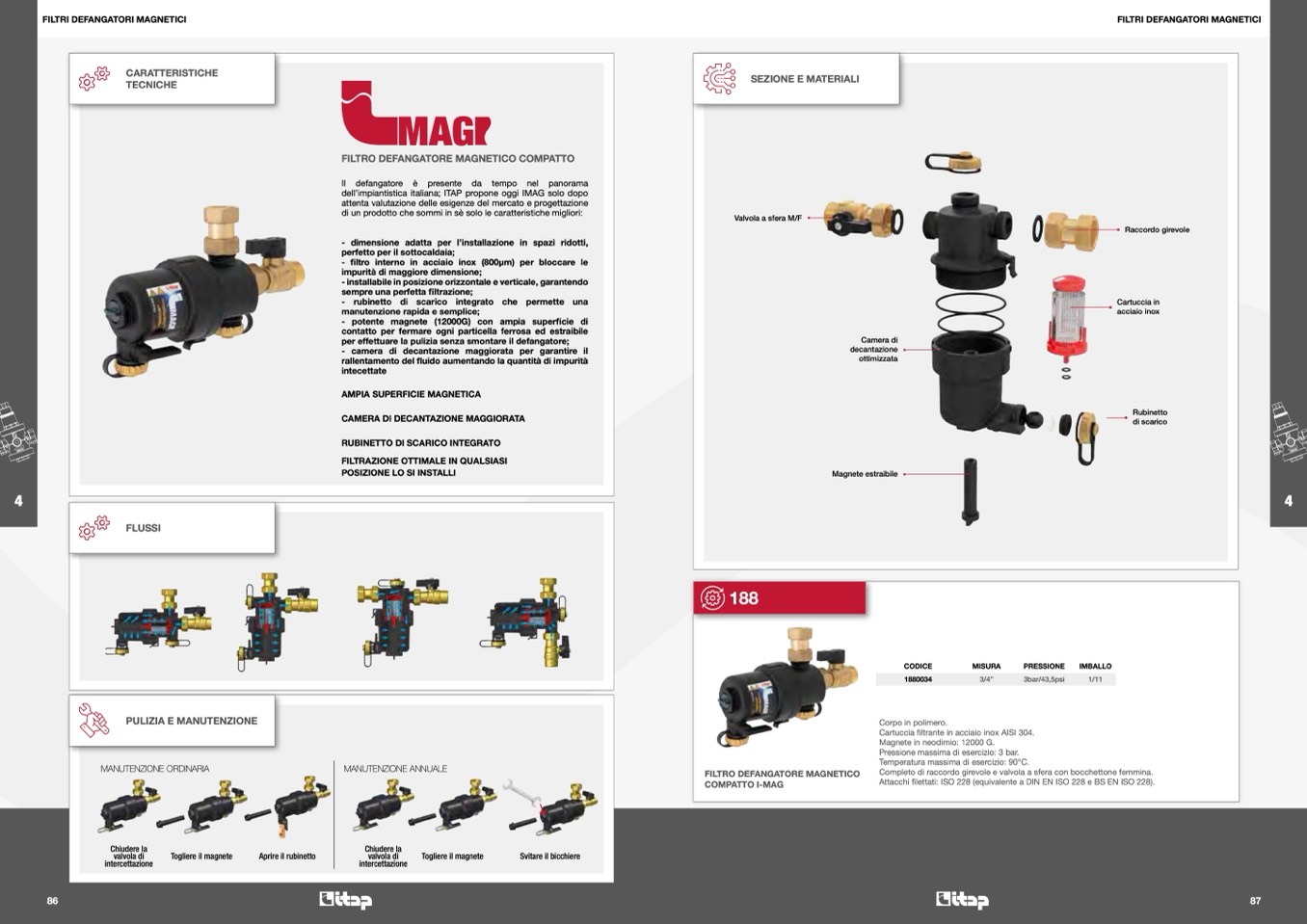

FILTRO DEFANGATORE MAGNETICO COMPATTO
Il defangatore
è presente da tempo nel panorama
dell’impiantistica italiana; ITAP propone oggi IMAG solo dopo
attenta valutazione delle esigenze del mercato e progettazione
di un prodotto che sommi in sè solo le caratteristiche migliori:
- dimensione adatta per l’installazione in spazi ridotti,
perfetto per il sottocaldaia;
- filtro interno in acciaio inox (800μm) per bloccare le
impurità di maggiore dimensione;
- installabile in posizione orizzontale e verticale, garantendo
sempre una perfetta
filtrazione;
- rubinetto di scarico integrato che permette una
manutenzione rapida e semplice;
- potente magnete (12000G) con ampia super
ficie di
contatto per fermare ogni particella ferrosa ed estraibile
per effettuare la pulizia senza smontare il defangatore;
- camera di decantazione maggiorata per garantire il
rallentamento del
fluido aumentando la quantità di impurit
à
intecettate
AMPIA SUPERFICIE MAGNETICA
CAMERA DI DECANTAZIONE MAGGIORATA
RUBINETTO DI SCARICO INTEGRATO
FILTRAZIONE OTTIMALE IN QUALSIASI
POSIZIONE LO SI INSTALLI
Valvola a sfera M/F
4
4
MANUTENZIONE ANNUALE
FILTRO DEFANGATORE MAGNETICO
COMPATTO I-MAG
Camera di
decantazione
ottimizzata
Magnete estraibile
Raccordo girevole
Cartuccia in
acciaio inox
Rubinetto
di scarico
3
CODICE
MISURA
PRESSIONE
1880034
3/4”
3bar/43,5psi
1/11
Corpo in polimero.
Cartuccia
filtrante in acciaio inox AISI 304.
Magnete in neodimio: 12000 G.
Pressione massima di esercizio: 3 bar.
Temperatura massima di esercizio: 90°C.
Completo di raccordo girevole e valvola a sfera con bocchettone femmina.
Attacchi
filettati: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
IMBALLO
