DEFANGATORE MAGNETICO MULTIFUNZIONE

• AZIONE CICLONICA

• AZIONE MAGNETICA

• AZIONE FILTRANTE

FILTRI DEFANGATORI MAGNETICI

FILTRI DEFANGATORI MAGNETICI

88

89

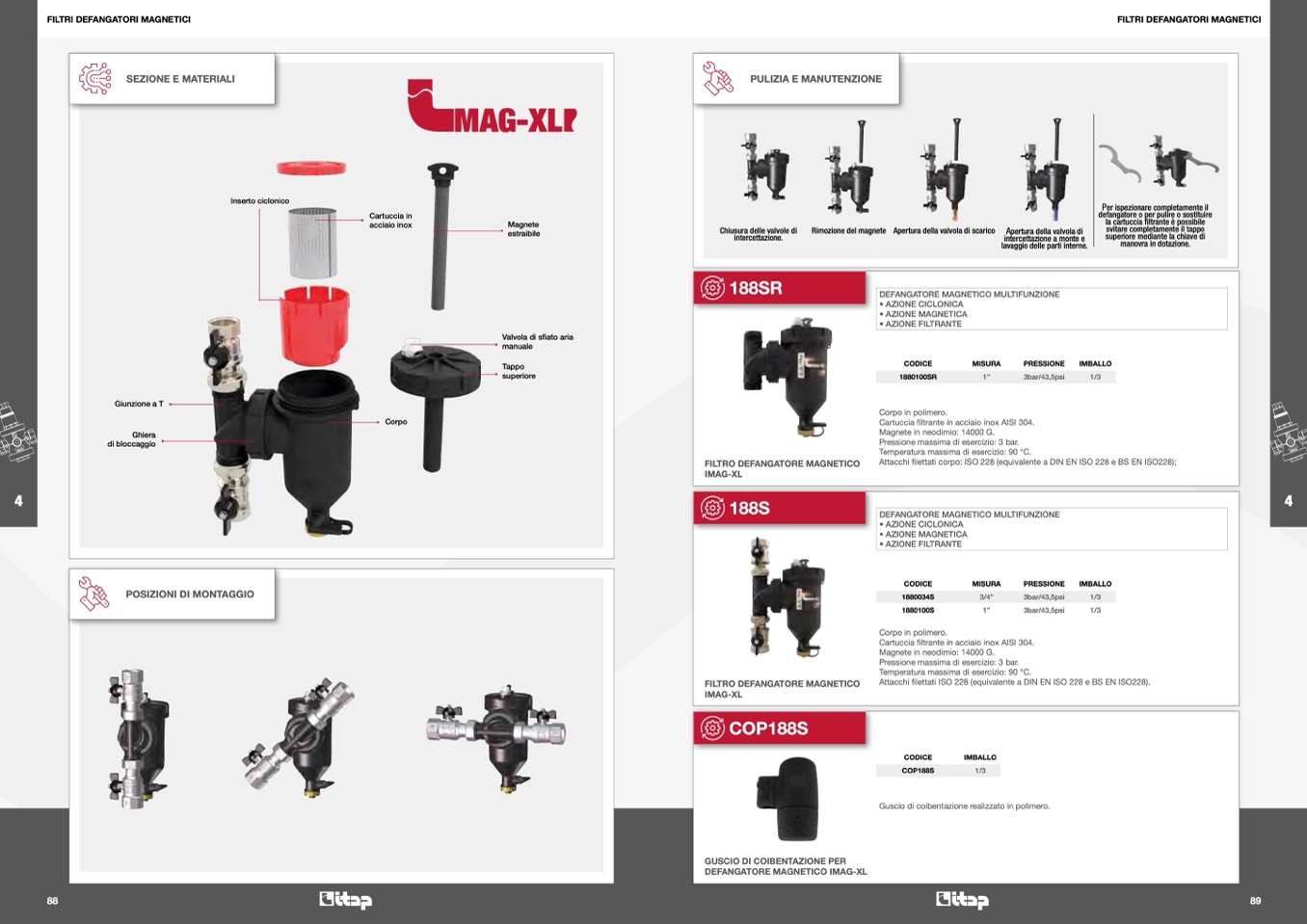

SEZIONE E MATERIALI

PULIZIA E MANUTENZIONE

Giunzione a T

Ghiera

di bloccaggio

Corpo

Corpo in polimero.

Cartuccia

filtrante in acciaio inox AISI 304.

Magnete in neodimio: 14000 G.

Pressione massima di esercizio: 3 bar.

Temperatura massima di esercizio: 90 °C.

Attacchi

filettati corpo: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO228);

POSIZIONI DI MONTAGGIO

3bar/43,5psi

1/3

3bar/43,5psi

1/3

Inserto ciclonico

MAG-XL

Magnete

estraibile

Valvola di s

fiato aria

manuale

Tappo

superiore

Per ispezionare completamente il

defangatore o per pulire o sostituire

la cartuccia filtrante

è possibile

svitare completamente il tappo

superiore mediante la chiave di

manovra in dotazione.

IMBALLO

Cartuccia in

acciaio inox

Chiusura delle valvole di

intercettazione.

188SR

FILTRO DEFANGATORE MAGNETICO

IMAG-XL

188S

FILTRO DEFANGATORE MAGNETICO

IMAG-XL

COP188S

GUSCIO DI COIBENTAZIONE PER

DEFANGATORE MAGNETICO IMAG-XL

Apertura della valvola di

intercettazione a monte e

lavaggio delle parti interne.

Rimozione del magnete

Apertura della valvola di scarico

DEFANGATORE MAGNETICO MULTIFUNZIONE

• AZIONE CICLONICA

• AZIONE MAGNETICA

• AZIONE FILTRANTE

CODICE

MISURA

1880100SR

1”

PRESSIONE

3

4

CODICE

MISURA

1880034S

3/4”

1880100S

1”

PRESSIONE

IMBALLO

Corpo in polimero.

Cartuccia

filtrante in acciaio inox AISI 304.

Magnete in neodimio: 14000 G.

Pressione massima di esercizio: 3 bar.

Temperatura massima di esercizio: 90 °C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO228).

CODICE

IMBALLO

COP188S

1/3

Guscio di coibentazione realizzato in polimero.

3bar/43,5psi

1/3
