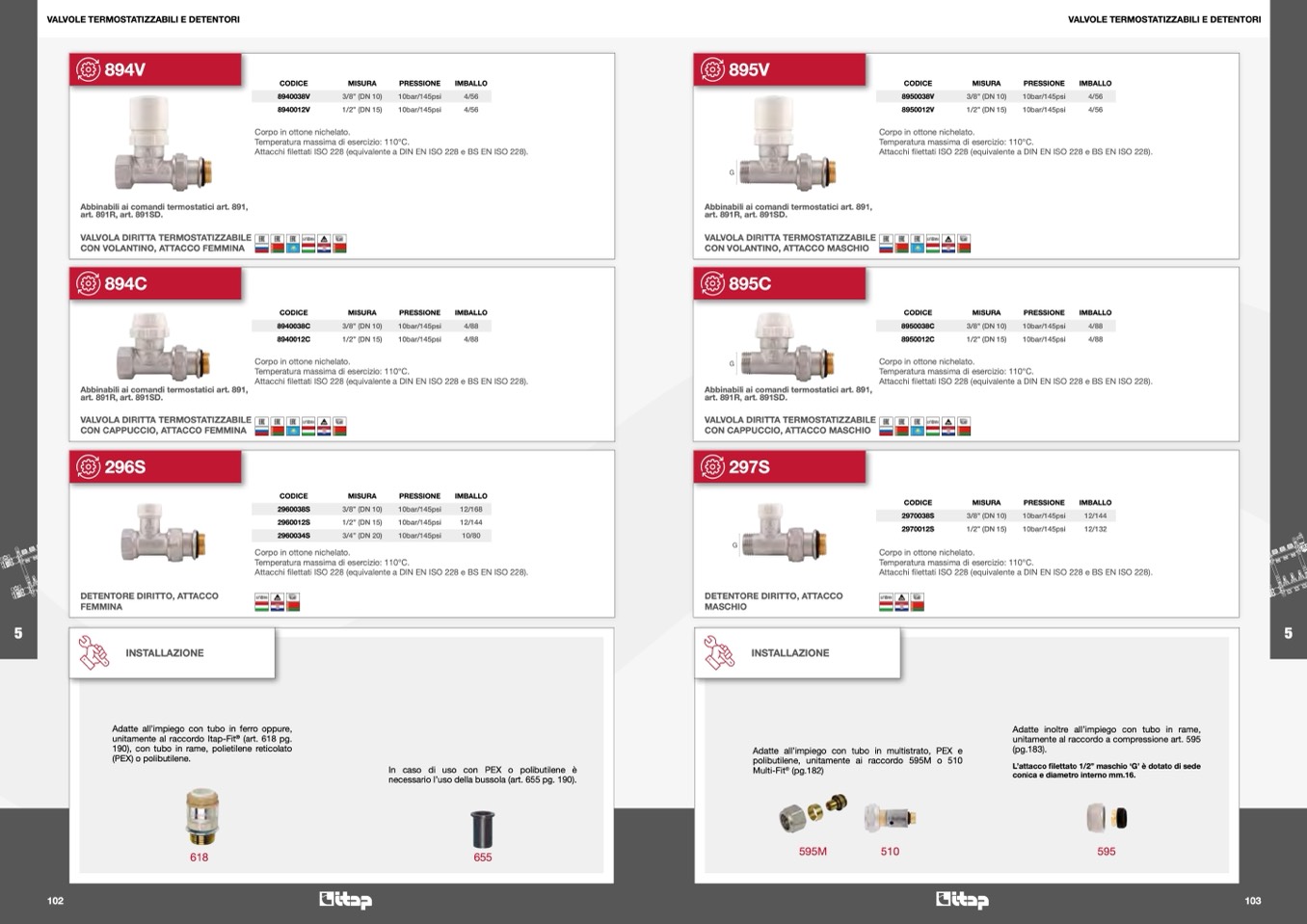

VALVOLE TERMOSTATIZZABILI E DETENTORI

VALVOLE TERMOSTATIZZABILI E DETENTORI

102

103

894V

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA DIRITTA TERMOSTATIZZABILE

CON VOLANTINO, ATTACCO FEMMINA

894C

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA DIRITTA TERMOSTATIZZABILE

CON CAPPUCCIO, ATTACCO FEMMINA

296S

DETENTORE DIRITTO, ATTACCO

FEMMINA

CODICE

8940038V

8940012V

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

IMBALLO

10bar/145psi

4/56

10bar/145psi

4/56

895V

G

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA DIRITTA TERMOSTATIZZABILE

CON VOLANTINO, ATTACCO MASCHIO

895C

G

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA DIRITTA TERMOSTATIZZABILE

CON CAPPUCCIO, ATTACCO MASCHIO

297S

G

DETENTORE DIRITTO, ATTACCO

MASCHIO

CODICE

8950038V

8950012V

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

10bar/145psi

10bar/145psi

IMBALLO

4/56

4/56

INSTALLAZIONE

Adatte all’impiego con tubo in ferro oppure,

unitamente al raccordo Itap-Fit

®

(art. 618 pg.

190), con tubo in rame, polietilene reticolato

(PEX) o polibutilene.

INSTALLAZIONE

Adatte all’impiego con tubo in multistrato, PEX e

polibutilene, unitamente ai raccordo 595M o 510

Multi-Fit

®

(pg.182)

Adatte inoltre all’impiego con tubo in rame,

unitamente al raccordo a compressione art. 595

(pg.183).

L’attacco filettato 1/2” maschio ‘G’

è dotato di sede

conica e diametro interno mm.16.

618

655

595M

510

595

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

CODICE

8940038C

8940012C

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

IMBALLO

10bar/145psi

4/88

10bar/145psi

4/88

CODICE

8950038C

8950012C

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

IMBALLO

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

CODICE

2960038S

2960012S

2960034S

MISURA

3/8” (DN 10)

1/2” (DN 15)

3/4” (DN 20)

PRESSIONE

IMBALLO

CODICE

2970038S

2970012S

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

10bar/145psi

10bar/145psi

IMBALLO

12/144

12/132

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

10bar/145psi

12/168

10bar/145psi

12/144

10bar/145psi

10/80

5

5

In caso di uso con PEX o polibutilene è

necessario l’uso della bussola (art. 655 pg. 190).

10bar/145psi

4/88

10bar/145psi

4/88
