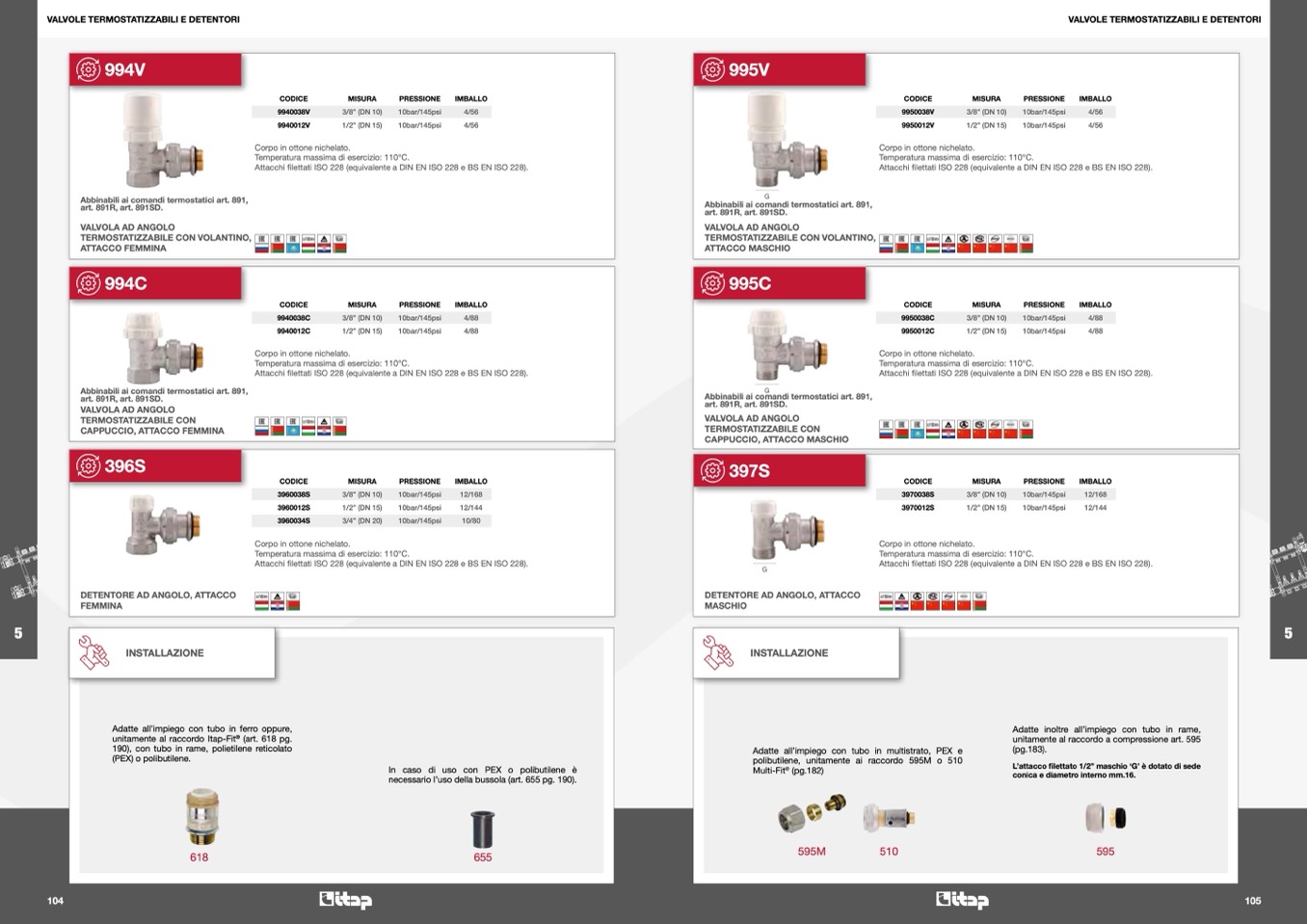

VALVOLE TERMOSTATIZZABILI E DETENTORI

VALVOLE TERMOSTATIZZABILI E DETENTORI

104

105

994V

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA AD ANGOLO

TERMOSTATIZZABILE CON VOLANTINO,

ATTACCO FEMMINA

994C

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA AD ANGOLO

TERMOSTATIZZABILE CON

CAPPUCCIO, ATTACCO FEMMINA

396S

DETENTORE AD ANGOLO, ATTACCO

FEMMINA

995V

INSTALLAZIONE

Adatte all’impiego con tubo in ferro oppure,

unitamente al raccordo Itap-Fit

®

(art. 618 pg.

190), con tubo in rame, polietilene reticolato

(PEX) o polibutilene.

INSTALLAZIONE

Adatte all’impiego con tubo in multistrato, PEX e

polibutilene, unitamente ai raccordo 595M o 510

Multi-Fit

®

(pg.182)

Adatte inoltre all’impiego con tubo in rame,

unitamente al raccordo a compressione art. 595

(pg.183).

L’attacco filettato 1/2” maschio ‘G’

è dotato di sede

conica e diametro interno mm.16.

618

655

595M

510

595

CODICE

9940038V

9940012V

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

10bar/145psi

10bar/145psi

IMBALLO

4/56

4/56

CODICE

9950038V

9950012V

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

10bar/145psi

10bar/145psi

IMBALLO

4/56

4/56

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

CODICE

9940038C

9940012C

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

10bar/145psi

10bar/145psi

IMBALLO

4/88

4/88

G

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA AD ANGOLO

TERMOSTATIZZABILE CON VOLANTINO,

ATTACCO MASCHIO

995C

G

Abbinabili ai comandi termostatici art. 891,

art. 891R, art. 891SD.

VALVOLA AD ANGOLO

TERMOSTATIZZABILE CON

CAPPUCCIO, ATTACCO MASCHIO

397S

G

DETENTORE AD ANGOLO, ATTACCO

MASCHIO

CODICE

9950038C

9950012C

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

IMBALLO

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

CODICE

3960038S

3960012S

3960034S

MISURA

3/8” (DN 10)

1/2” (DN 15)

3/4” (DN 20)

PRESSIONE

IMBALLO

CODICE

3970038S

3970012S

MISURA

3/8” (DN 10)

1/2” (DN 15)

PRESSIONE

10bar/145psi

10bar/145psi

IMBALLO

12/168

12/144

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Corpo in ottone nichelato.

Temperatura massima di esercizio: 110°C.

Attacchi

filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

10bar/145psi

12/168

10bar/145psi

12/144

10bar/145psi

10/80

5

5

In caso di uso con PEX o polibutilene è

necessario l’uso della bussola (art. 655 pg. 190).

10bar/145psi

4/88

10bar/145psi

4/88
