5

3. Accostare al corpo valvola l’attuatore con l’indice di riferimento ben visibile

ed avvitare manualmente la ghiera nichelata fino a battuta. Evitare posizioni

verticali dell’attuatore.

1

2

3

4

5

5

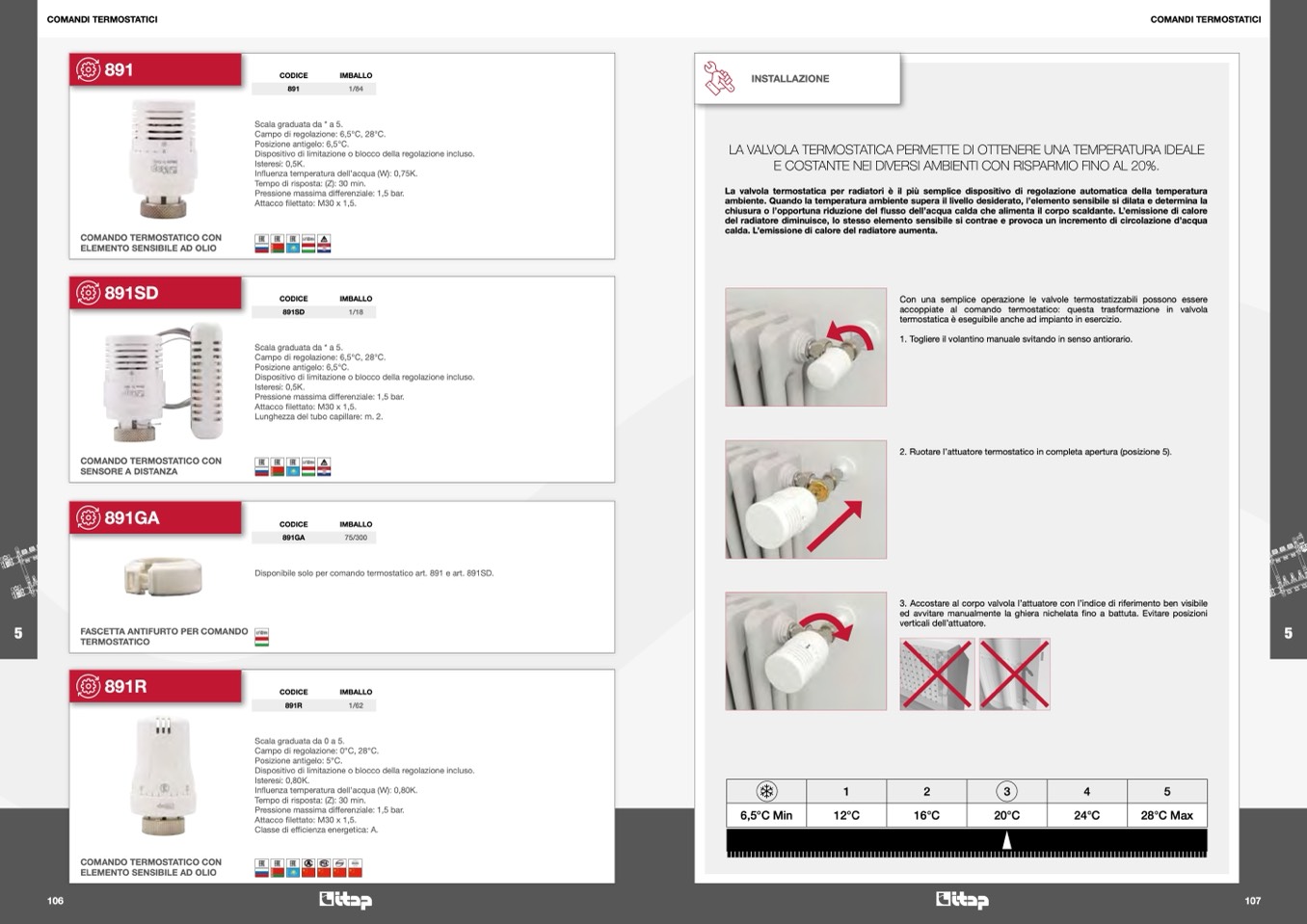

COMANDI TERMOSTATICI

COMANDI TERMOSTATICI

106

107

891

COMANDO TERMOSTATICO CON

ELEMENTO SENSIBILE AD OLIO

891SD

COMANDO TERMOSTATICO CON

SENSORE A DISTANZA

891GA

FASCETTA ANTIFURTO PER COMANDO

TERMOSTATICO

891R

COMANDO TERMOSTATICO CON

ELEMENTO SENSIBILE AD OLIO

CODICE

891

IMBALLO

1/84

INSTALLAZIONE

LA VALVOLA TERMOSTATICA PERMETTE DI OTTENERE UNA TEMPERATURA IDEALE

E COSTANTE NEI DIVERSI AMBIENTI CON RISPARMIO FINO AL 20%.

La valvola termostatica per radiatori è il più semplice dispositivo di regolazione automatica della temperatura

ambiente. Quando la temperatura ambiente supera il livello desiderato, l’elemento sensibile si dilata e determina la

chiusura o l’opportuna riduzione del flusso dell’acqua calda che alimenta il corpo scaldante. L’emissione di calore

del radiatore diminuisce, lo stesso elemento sensibile si contrae e provoca un incremento di circolazione d’acqua

calda. L’emissione di calore del radiatore aumenta.

Scala graduata da * a 5.

Campo di regolazione: 6,5°C, 28°C.

Posizione antigelo: 6,5°C.

Dispositivo di limitazione o blocco della regolazione incluso.

Isteresi: 0,5K.

Influenza temperatura dell’acqua (W): 0,75K.

Tempo di risposta: (Z): 30 min.

Pressione massima differenziale: 1,5 bar.

Attacco

filettato: M30 x 1,5.

CODICE

891SD

IMBALLO

1/18

Con una semplice operazione le valvole termostatizzabili possono essere

accoppiate al comando termostatico: questa trasformazione in valvola

termostatica

è eseguibile anche ad impianto in esercizio.

1. Togliere il volantino manuale svitando in senso antiorario.

2. Ruotare l’attuatore termostatico in completa apertura (posizione 5).

Scala graduata da * a 5.

Campo di regolazione: 6,5°C, 28°C.

Posizione antigelo: 6,5°C.

Dispositivo di limitazione o blocco della regolazione incluso.

Isteresi: 0,5K.

Pressione massima differenziale: 1,5 bar.

Attacco

filettato: M30 x 1,5.

Lunghezza del tubo capillare: m. 2.

CODICE

891GA

IMBALLO

75/300

Disponibile solo per comando termostatico art. 891 e art. 891SD.

CODICE

891R

IMBALLO

1/62

Scala graduata da 0 a 5.

Campo di regolazione: 0°C, 28°C.

Posizione antigelo: 5°C.

Dispositivo di limitazione o blocco della regolazione incluso.

Isteresi: 0,80K.

Influenza temperatura dell’acqua (W): 0,80K.

Tempo di risposta: (Z): 30 min.

Pressione massima differenziale: 1,5 bar.

Attacco

filettato: M30 x 1,5.

Classe di ef

ficienza energetica: A.

❄

6,5°C Min

12°C

16°C

20°C

24°C

28°C Max
