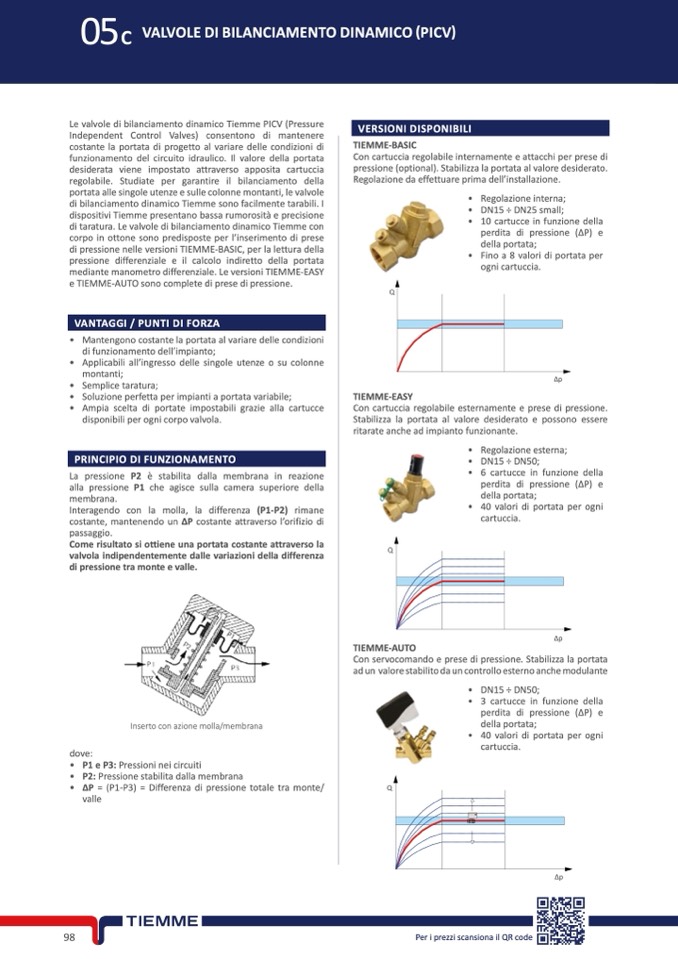

05
C VALVOLEDIBILANCIAMENTODINAMICO(PICV)
Le valvole di bilanciamento dinamico Tiemme PICV (Pressure
Independent Control Valves) consentono di mantenere
costante la portata di progetto al variare delle condizioni di
funzionamento del circuito idraulico. Il valore della portata
desiderata viene impostato attraverso apposita cartuccia
regolabile. Studiate per garantire il bilanciamento della
portata alle singole utenze e sulle colonne montanti, le valvole
di bilanciamento dinamico Tiemme sono facilmente tarabili. I
dispositivi Tiemme presentano bassa rumorosità e precisione
di taratura. Le valvole di bilanciamento dinamico Tiemme con
corpo in ottone sono predisposte per l’inserimento di prese
di pressione nelle versioni TIEMME-BASIC, per la lettura della
pressione differenziale e il calcolo indiretto della portata
mediante manometro differenziale. Le versioni TIEMME-EASY
e TIEMME-AUTO sono complete di prese di pressione.
VANTAGGI / PUNTI DI FORZA
• Mantengono costante la portata al variare delle condizioni
di funzionamento dell’impianto;
• Applicabili all’ingresso delle singole utenze o su colonne
montanti;
• Semplice taratura;
• Soluzione perfetta per impianti a portata variabile;
• Ampia scelta di portate impostabili grazie alla cartucce
disponibili per ogni corpo valvola.
PRINCIPIO DI FUNZIONAMENTO
La pressione P2 è stabilita dalla membrana in reazione
alla pressione P1 che agisce sulla camera superiore della
membrana.
Interagendo con la molla, la differenza (P1-P2) rimane
costante, mantenendo un ΔP costante attraverso l’orifizio di
passaggio.
Come risultato si ottiene una portata costante attraverso la
valvola indipendentemente dalle variazioni della differenza
di pressione tra monte e valle.
Inserto con azione molla/membrana
dove:
• P1 e P3: Pressioni nei circuiti
• P2: Pressione stabilita dalla membrana
• ΔP = (P1-P3) = Differenza di pressione totale tra monte/
valle
VERSIONI DISPONIBILI
TIEMME-BASIC
Con cartuccia regolabile internamente e attacchi per prese di
pressione (optional). Stabilizza la portata al valore desiderato.
Regolazione da effettuare prima dell’installazione.
Q
TIEMME-EASY
• Regolazione interna;
• DN15 ÷ DN25 small;
• 10 cartucce in funzione della
perdita di pressione (ΔP) e
della portata;
• Fino a 8 valori di portata per
ogni cartuccia.
Δp
Con cartuccia regolabile esternamente e prese di pressione.
Q
Q
Stabilizza la portata al valore desiderato e possono essere
Q
ritarate anche ad impianto funzionante.
• Regolazione esterna;
• DN15 ÷ DN50;
• 6 cartucce in funzione della
perdita di pressione (ΔP) e
Q
della portata;
• 40 valori di portata per ogni
cartuccia.
Δp
Δp
Q
Δp
Con servocomando e prese di pressione. Stabilizza la portata
ad un valore stabilito da un controllo esterno anche modulante
TIEMME-AUTO
Δp
Q
Q
Q
• DN15 ÷ DN50;
• 3 cartucce in funzione della
perdita di pressione (ΔP) e
della portata;
• 40 valori di portata per ogni
cartuccia.
Δp
Δp
Δp
98
Per i prezzi scansiona il QR code
Δp
