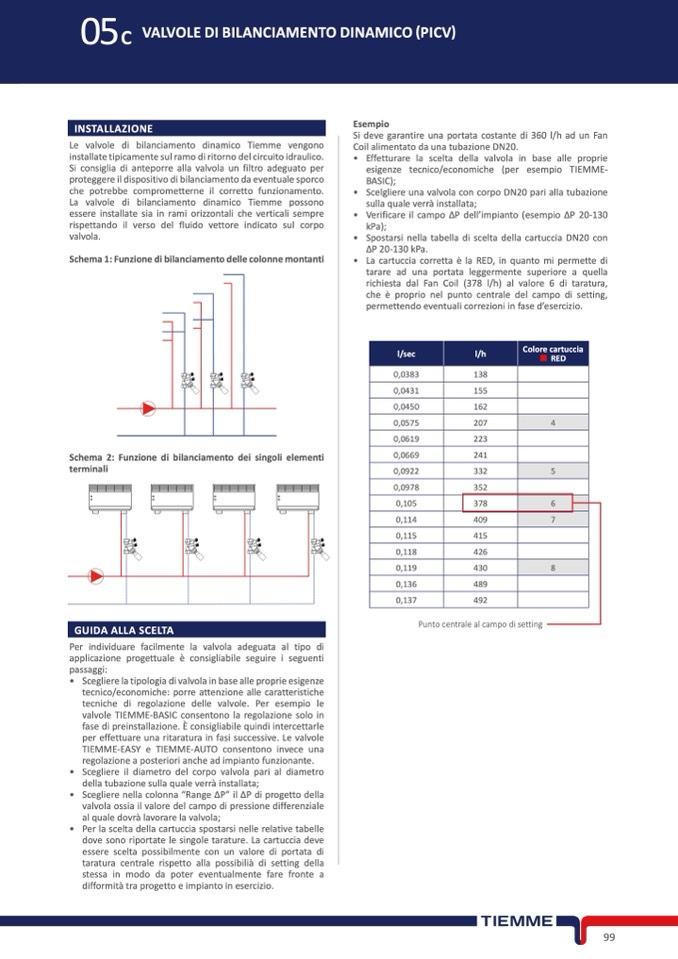

05
C VALVOLEDIBILANCIAMENTODINAMICO(PICV)
INSTALLAZIONE
l/sec
l/h
Colore cartuccia
RED
4
5
8
378
6
7
GUIDA ALLA SCELTA
Le valvole di bilanciamento dinamico Tiemme vengono
installate tipicamente sul ramo di ritorno del circuito idraulico.
Si consiglia di anteporre alla valvola un filtro adeguato per
proteggere il dispositivo di bilanciamento da eventuale sporco
che potrebbe comprometterne il corretto funzionamento.
La valvole di bilanciamento dinamico Tiemme possono
essere installate sia in rami orizzontali che verticali sempre
rispettando il verso del fluido vettore indicato sul corpo
valvola.
Schema 1: Funzione di bilanciamento delle colonne montanti
Esempio
Si deve garantire una portata costante di 360 l/h ad un Fan
Coil alimentato da una tubazione DN20.
• Effetturare la scelta della valvola in base alle proprie
esigenze tecnico/economiche (per esempio TIEMME-
BASIC);
• Scelgliere una valvola con corpo DN20 pari alla tubazione
sulla quale verrà installata;
• Verificare il campo ΔP dell’impianto (esempio ΔP 20-130
kPa);
• Spostarsi nella tabella di scelta della cartuccia DN20 con
ΔP 20-130 kPa.
• La cartuccia corretta è la RED, in quanto mi permette di
tarare ad una portata leggermente superiore a quella
richiesta dal Fan Coil (378 l/h) al valore 6 di taratura,
che è proprio nel punto centrale del campo di setting,
permettendo eventuali correzioni in fase d’esercizio.
0,0383
138
0,0431
155
0,0450
162
0,0575
207
0,0619
223
0,0669
241
0,0922
332
0,0978
352
Schema 2: Funzione di bilanciamento dei singoli elementi
terminali
0,105
0,114
0,115
0,118
0,119
0,136
0,137
409
415
426
430
489
492
Per individuare facilmente la valvola adeguata al tipo di
applicazione progettuale è consigliabile seguire i seguenti
passaggi:
• Scegliere la tipologia di valvola in base alle proprie esigenze
tecnico/economiche: porre attenzione alle caratteristiche
tecniche di regolazione delle valvole. Per esempio le
valvole TIEMME-BASIC consentono la regolazione solo in
fase di preinstallazione. È consigliabile quindi intercettarle
per effettuare una ritaratura in fasi successive. Le valvole
TIEMME-EASY e TIEMME-AUTO consentono invece una
regolazione a posteriori anche ad impianto funzionante.
• Scegliere il diametro del corpo valvola pari al diametro
della tubazione sulla quale verrà installata;
• Scegliere nella colonna “Range ΔP” il ΔP di progetto della
valvola ossia il valore del campo di pressione differenziale
al quale dovrà lavorare la valvola;
• Per la scelta della cartuccia spostarsi nelle relative tabelle
dove sono riportate le singole tarature. La cartuccia deve
essere scelta possibilmente con un valore di portata di
taratura centrale rispetto alla possibili
à di setting della
stessa in modo da poter eventualmente fare fronte a
difformità tra progetto e impianto in esercizio.
Punto centrale al campo di setting
99
