06

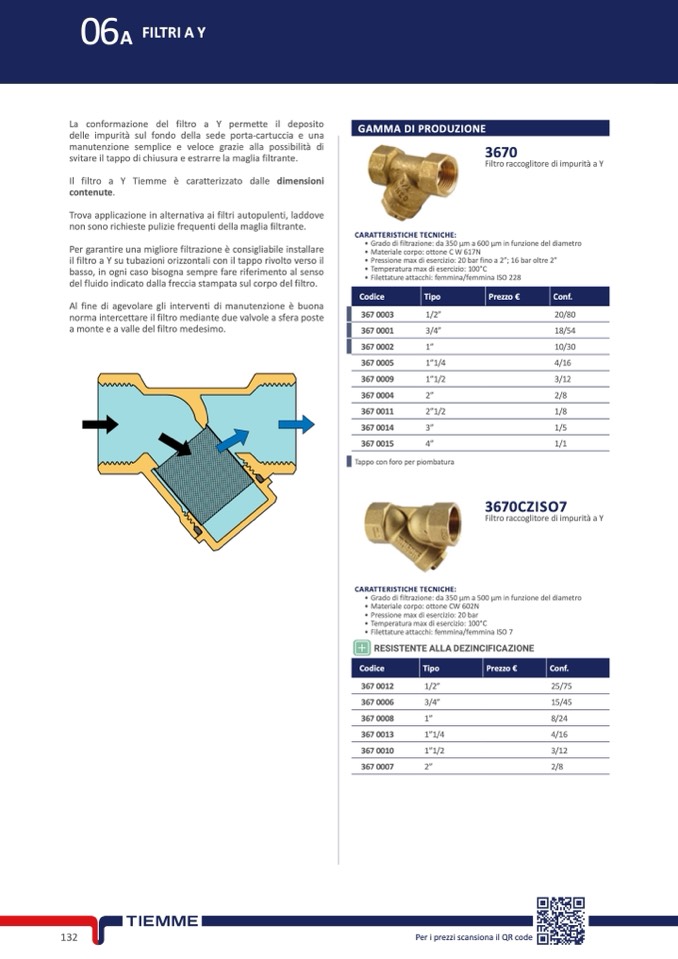

A FILTRIAY
La conformazione del filtro a Y permette il deposito
delle impurità sul fondo della sede porta-cartuccia e una
manutenzione semplice e veloce grazie alla possibilità di
svitare il tappo di chiusura e estrarre la maglia filtrante.
Il filtro a Y Tiemme è caratterizzato dalle dimensioni
contenute.
Trova applicazione in alternativa ai filtri autopulenti, laddove
non sono richieste pulizie frequenti della maglia filtrante.
Per garantire una migliore filtrazione è consigliabile installare
il filtro a Y su tubazioni orizzontali con il tappo rivolto verso il
basso, in ogni caso bisogna sempre fare riferimento al senso
del fluido indicato dalla freccia stampata sul corpo del filtro.
Al fine di agevolare gli interventi di manutenzione è buona
norma intercettare il filtro mediante due valvole a sfera poste
a monte e a valle del filtro medesimo.
GAMMA DI PRODUZIONE
CARATTERISTICHE TECNICHE:
• Grado di filtrazione: da 350 μm a 600 μm in funzione del diametro
• Materiale corpo: ottone C W 617N
• Pressione max di esercizio: 20 bar fino a 2”; 16 bar oltre 2”
• Temperatura max di esercizio: 100°C
• Filettature attacchi: femmina/femmina ISO 228
3670
Filtro raccoglitore di impurità a Y
Codice
Tipo
Prezzo €
Conf.
367 0003
367 0001
367 0002
367 0005
367 0009
367 0004
367 0011
367 0014
1/2”
20/80
3/4”
18/54
1”
10/30
1”1/4
4/16
1”1/2
3/12
2”
2/8
2”1/2
1/8
3”
1/5
4”
1/1
Tappo con foro per piombatura
367 0015
CARATTERISTICHE TECNICHE:
• Grado di filtrazione: da 350 μm a 500 μm in funzione del diametro
• Materiale corpo: ottone CW 602N
• Pressione max di esercizio: 20 bar
• Temperatura max di esercizio: 100°C
• Filettature attacchi: femmina/femmina ISO 7
RESISTENTE ALLA DEZINCIFICAZIONE
3670CZISO7
Filtro raccoglitore di impurità a Y
Codice
Tipo
Prezzo €
Conf.
367 0012
367 0006
367 0008
367 0013
367 0010
367 0007
1/2”
25/75
3/4”
15/45
1”
8/24
1”1/4
4/16
1”1/2
3/12
2”
2/8
132
Per i prezzi scansiona il QR code
