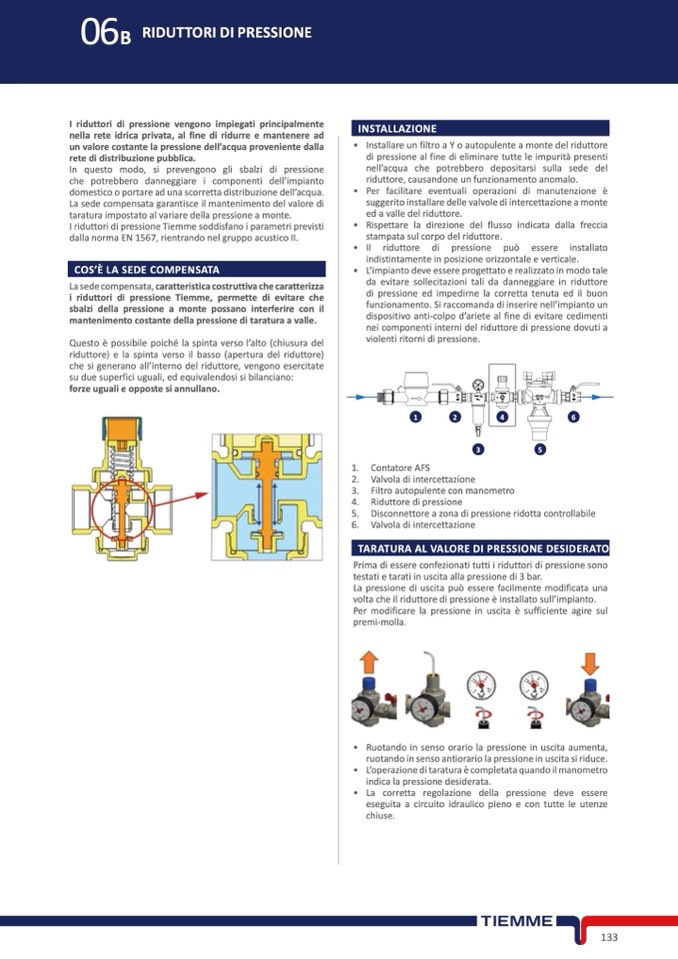

06
B RIDUTTORIDIPRESSIONE
COS’È LA SEDE COMPENSATA
INSTALLAZIONE
4
TARATURA AL VALORE DI PRESSIONE DESIDERATO
I riduttori di pressione vengono impiegati principalmente
nella rete idrica privata, al fine di ridurre e mantenere ad
un valore costante la pressione dell’acqua proveniente dalla
rete di distribuzione pubblica.
In questo modo, si prevengono gli sbalzi di pressione
che potrebbero danneggiare i componenti dell’impianto
domestico o portare ad una scorretta distribuzione dell’acqua.
La sede compensata garantisce il mantenimento del valore di
taratura impostato al variare della pressione a monte.
I riduttori di pressione Tiemme soddisfano i parametri previsti
dalla norma EN 1567, rientrando nel gruppo acustico II.
La sede compensata, caratteristica costruttiva che caratterizza
i riduttori di pressione Tiemme, permette di evitare che
sbalzi della pressione a monte possano interferire con il
mantenimento costante della pressione di taratura a valle.
Questo è possibile poiché la spinta verso l’alto (chiusura del
riduttore) e la spinta verso il basso (apertura del riduttore)
che si generano all’interno del riduttore, vengono esercitate
su due superfici uguali, ed equivalendosi si bilanciano:
forze uguali e opposte si annullano.
• Installare un filtro a Y o autopulente a monte del riduttore
di pressione al fine di eliminare tutte le impurità presenti
nell’acqua che potrebbero depositarsi sulla sede del
riduttore, causandone un funzionamento anomalo.
• Per facilitare eventuali operazioni di manutenzione è
suggerito installare delle valvole di intercettazione a monte
ed a valle del riduttore.
• Rispettare la direzione del flusso indicata dalla freccia
stampata sul corpo del riduttore.
• Il riduttore di pressione può essere installato
indistintamente in posizione orizzontale e verticale.
• L’impianto deve essere progettato e realizzato in modo tale
da evitare sollecitazioni tali da danneggiare in riduttore
di pressione ed impedirne la corretta tenuta ed il buon
funzionamento. Si raccomanda di inserire nell’impianto un
dispositivo anti-colpo d’ariete al fine di evitare cedimenti
nei componenti interni del riduttore di pressione dovuti a
violenti ritorni di pressione.
1
2
6
3
5
1. Contatore AFS
2. Valvola di intercettazione
3. Filtro autopulente con manometro
4. Riduttore di pressione
5. Disconnettore a zona di pressione ridotta controllabile
6. Valvola di intercettazione
Prima di essere confezionati tutti i riduttori di pressione sono
testati e tarati in uscita alla pressione di 3 bar.
La pressione di uscita può essere facilmente modificata una
volta che il riduttore di pressione è installato sull’impianto.
Per modificare la pressione in uscita è sufficiente agire sul
premi-molla.
• Ruotando in senso orario la pressione in uscita aumenta,
ruotando in senso antiorario la pressione in uscita si riduce.
• L’operazione di taratura è completata quando il manometro
indica la pressione desiderata.
• La corretta regolazione della pressione deve essere
eseguita a circuito idraulico pieno e con tutte le utenze
chiuse.
133
