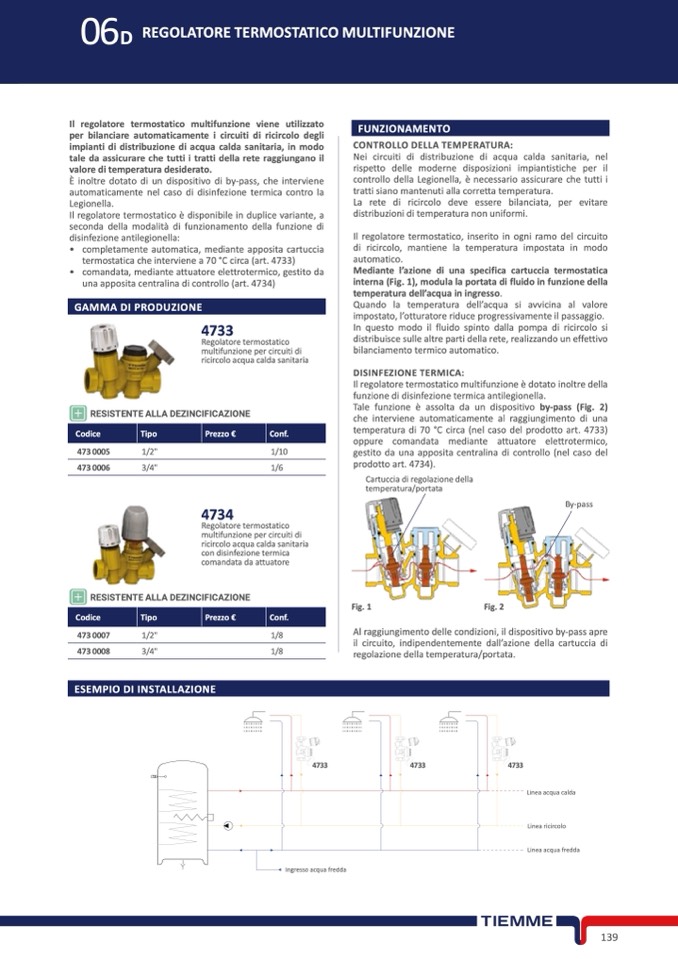

06
D REGOLATORE TERMOSTATICO MULTIFUNZIONE
FUNZIONAMENTO
GAMMA DI PRODUZIONE
Codice
Tipo
Prezzo €
Conf.
Codice
Tipo
Prezzo €
Conf.
ESEMPIO DI INSTALLAZIONE
Il regolatore termostatico multifunzione viene utilizzato
per bilanciare automaticamente i circuiti di ricircolo degli
impianti di distribuzione di acqua calda sanitaria, in modo
tale da assicurare che tutti i tratti della rete raggiungano il
valore di temperatura desiderato.
È inoltre dotato di un dispositivo di by-pass, che interviene
automaticamente nel caso di disinfezione termica contro la
Legionella.
Il regolatore termostatico è disponibile in duplice variante, a
seconda della modalità di funzionamento della funzione di
disinfezione antilegionella:
CONTROLLO DELLA TEMPERATURA:
Nei circuiti di distribuzione di acqua calda sanitaria, nel
rispetto delle moderne disposizioni impiantistiche per il
controllo della Legionella, è necessario assicurare che tutti i
tratti siano mantenuti alla corretta temperatura.
La rete di ricircolo deve essere bilanciata, per evitare
distribuzioni di temperatura non uniformi.
Il regolatore termostatico, inserito in ogni ramo del circuito
di ricircolo, mantiene la temperatura impostata in modo
automatico.
Mediante l’azione di una specifica cartuccia termostatica
interna (Fig. 1), modula la portata di fluido in funzione della
temperatura dell’acqua in ingresso.
Quando la temperatura dell’acqua si avvicina al valore
impostato, l’otturatore riduce progressivamente il passaggio.
In questo modo il fluido spinto dalla pompa di ricircolo si
distribuisce sulle altre parti della rete, realizzando un effettivo
bilanciamento termico automatico.
DISINFEZIONE TERMICA:
Il regolatore termostatico multifunzione è dotato inoltre della
funzione di disinfezione termica antilegionella.
Tale funzione è assolta da un dispositivo by-pass (Fig. 2)
che interviene automaticamente al raggiungimento di una
temperatura di 70 °C circa (nel caso del prodotto art. 4733)
oppure comandata mediante attuatore elettrotermico,
gestito da una apposita centralina di controllo (nel caso del
prodotto art. 4734).
•
•
completamente automatica, mediante apposita cartuccia
termostatica che interviene a 70 °C circa (art. 4733)
comandata, mediante attuatore elettrotermico, gestito da
una apposita centralina di controllo (art. 4734)
Regolatore termostatico
multifunzione per circuiti di
ricircolo acqua calda sanitaria
4733
RESISTENTE ALLA DEZINCIFICAZIONE
473 0005
1/2"
473 0006
3/4"
RESISTENTE ALLA DEZINCIFICAZIONE
1/10
1/6
Cartuccia di regolazione della
temperatura/portata
Fig. 1
4734
By-pass
Regolatore termostatico
multifunzione per circuiti di
ricircolo acqua calda sanitaria
con disinfezione termica
comandata da attuatore
Fig. 2
473 0007
473 0008
1/2"
1/8
3/4"
1/8
Al raggiungimento delle condizioni, il dispositivo by-pass apre
il circuito, indipendentemente dall’azione della cartuccia di
regolazione della temperatura/portata.
4733
4733
4733
Linea acqua calda
Linea ricircolo
Linea acqua fredda
Ingresso acqua fredda
139
