06

E

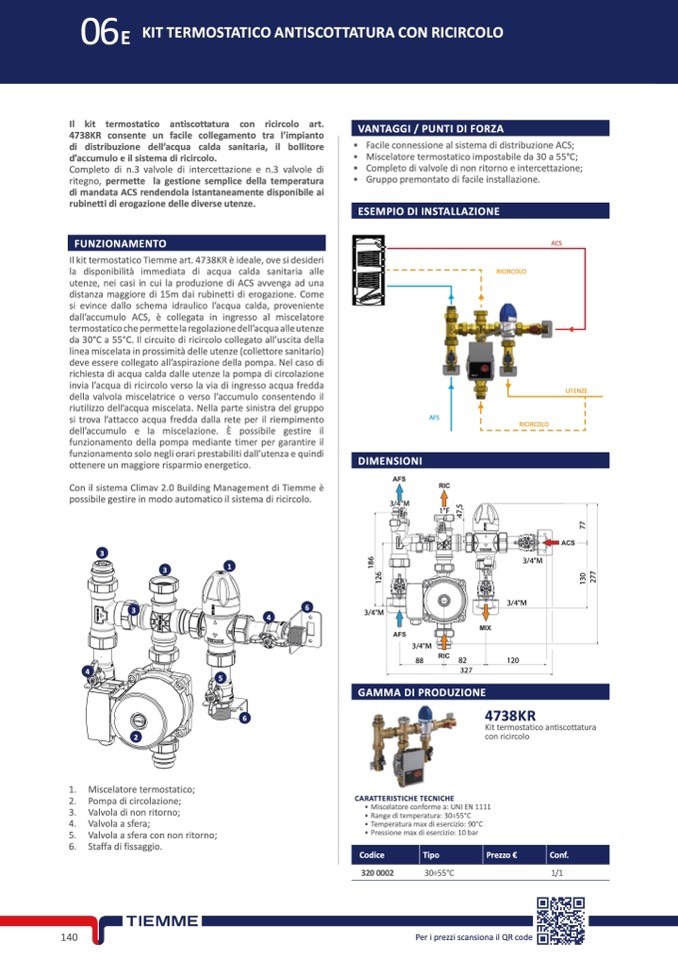

KIT TERMOSTATICO ANTISCOTTATURA CON RICIRCOLO

Il kit termostatico antiscottatura con ricircolo art.

4738KR consente un facile collegamento tra l’impianto

di distribuzione dell’acqua calda sanitaria, il bollitore

d’accumulo e il sistema di ricircolo.

Completo di n.3 valvole di intercettazione e n.3 valvole di

ritegno, permette la gestione semplice della temperatura

di mandata ACS rendendola istantaneamente disponibile ai

rubinetti di erogazione delle diverse utenze.

Il kit termostatico Tiemme art. 4738KR è ideale, ove si desideri

la disponibilità immediata di acqua calda sanitaria alle

utenze, nei casi in cui la produzione di ACS avvenga ad una

distanza maggiore di 15m dai rubinetti di erogazione. Come

si evince dallo schema idraulico l’acqua calda, proveniente

dall’accumulo ACS, è collegata in ingresso al miscelatore

termostatico che permette la regolazione dell’acqua alle utenze

da 30°C a 55°C. Il circuito di ricircolo collegato all’uscita della

linea miscelata in prossimità delle utenze (collettore sanitario)

deve essere collegato all’aspirazione della pompa. Nel caso di

richiesta di acqua calda dalle utenze la pompa di circolazione

invia l’acqua di ricircolo verso la via di ingresso acqua fredda

della valvola miscelatrice o verso l’accumulo consentendo il

riutilizzo dell’acqua miscelata. Nella parte sinistra del gruppo

si trova l’attacco acqua fredda dalla rete per il riempimento

dell’accumulo e la miscelazione. È possibile gestire il

funzionamento della pompa mediante timer per garantire il

funzionamento solo negli orari prestabiliti dall’utenza e quindi

ottenere un maggiore risparmio energetico.

Con il sistema Climav 2.0 Building Management di Tiemme è

possibile gestire in modo automatico il sistema di ricircolo.

•

•

•

•

Facile connessione al sistema di distribuzione ACS;

Miscelatore termostatico impostabile da 30 a 55°C;

Completo di valvole di non ritorno e intercettazione;

Gruppo premontato di facile installazione.

4

82

327

3

3

3

2

1

5

6

4

3/4"M

3/4"M

MIX

1. Miscelatore termostatico;

2. Pompa di circolazione;

3. Valvola di non ritorno;

4. Valvola a sfera;

5. Valvola a sfera con non ritorno;

6. Staffa di fissaggio.

CARATTERISTICHE TECNICHE

140

Per i prezzi scansiona il QR code

6

4738KR

AFS

3/4"M

3/4"M

AFS

AFS

RIC

1"F

3/4"M

88

RIC

UTENZE

RICIRCOLO

ACS

• Miscelatore conforme a: UNI EN 1111

• Range di temperatura: 30÷55°C

• Temperatura max di esercizio: 90°C

• Pressione max di esercizio: 10 bar

320 0002

30÷55°C

1/1

RICIRCOLO

Kit termostatico antiscottatura

con ricircolo

ACS

FUNZIONAMENTO

VANTAGGI / PUNTI DI FORZA

ESEMPIO DI INSTALLAZIONE

DIMENSIONI

1

8

6

1

2

6

1

3

0

7

7

4

7

,

5

2

7

7

120

GAMMA DI PRODUZIONE

Codice

Tipo

Prezzo €

Conf.
