10

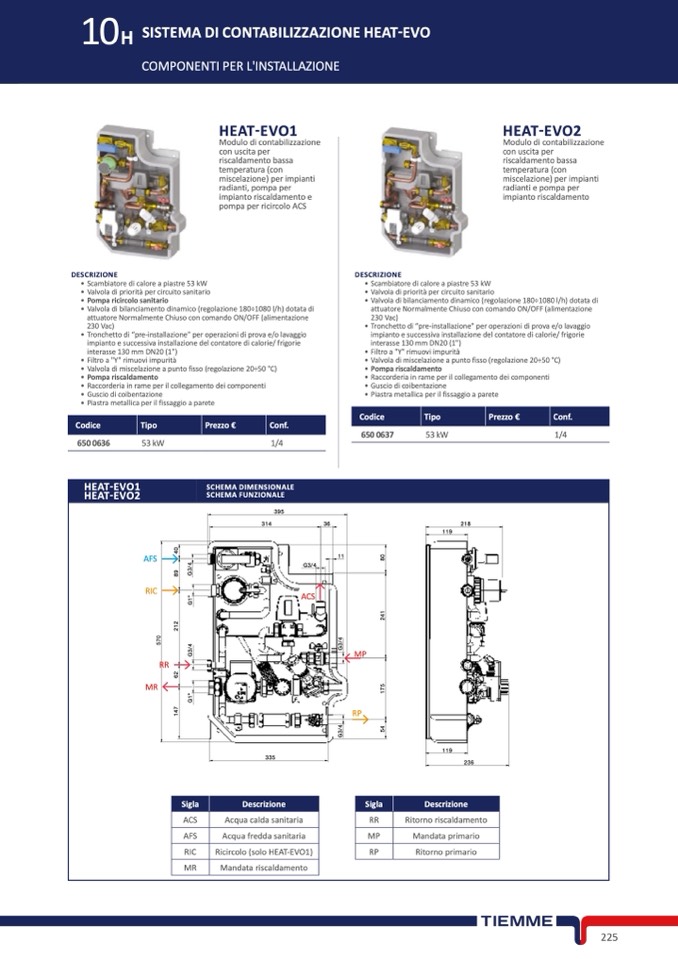

H SISTEMA DI CONTABILIZZAZIONE HEAT-EVO

COMPONENTI PER L'INSTALLAZIONE

Codice

Tipo

Prezzo €

Conf.

Codice

Tipo

Prezzo €

Conf.

HEAT-EVO1

SCHEMA DIMENSIONALE

HEAT-EVO2

SCHEMA FUNZIONALE

AFS

RIC

RR

MR

G3/4

G

3

/

4

G

3

/

4

5

7

0

1

4

7

6

2

2

1

2

8

9

4

0

5

4

1

7

5

8

0

G

1

"

G

3

/

4

G

1

"

G

3

/

4

Sigla

Descrizione

Sigla

Descrizione

ACS

AFS

RIC

MR

Acqua calda sanitaria

Acqua fredda sanitaria

Ricircolo (solo HEAT-EVO1)

Mandata riscaldamento

RR

MP

RP

395

ACS

218

119

314

36

335

119

236

Ritorno riscaldamento

Mandata primario

Ritorno primario

11

2

4

1

MP

RP

DESCRIZIONE

DESCRIZIONE

• Scambiatore di calore a piastre 53 kW

• Valvola di priorità per circuito sanitario

• Pompa ricircolo sanitario

• Valvola di bilanciamento dinamico (regolazione 180÷1080 l/h) dotata di

attuatore Normalmente Chiuso con comando ON/OFF (alimentazione

230 Vac)

• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio

impianto e successiva installazione del contatore di calorie/ frigorie

interasse 130 mm DN20 (1")

• Filtro a "Y" rimuovi impurità

• Valvola di miscelazione a punto fisso (regolazione 20÷50 °C)

• Pompa riscaldamento

• Raccorderia in rame per il collegamento dei componenti

• Guscio di coibentazione

• Piastra metallica per il fissaggio a parete

HEAT-EVO1

HEAT-EVO2

• Scambiatore di calore a piastre 53 kW

• Valvola di priorità per circuito sanitario

• Valvola di bilanciamento dinamico (regolazione 180÷1080 l/h) dotata di

attuatore Normalmente Chiuso con comando ON/OFF (alimentazione

230 Vac)

• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio

impianto e successiva installazione del contatore di calorie/ frigorie

interasse 130 mm DN20 (1")

• Filtro a "Y" rimuovi impurità

• Valvola di miscelazione a punto fisso (regolazione 20÷50 °C)

• Pompa riscaldamento

• Raccorderia in rame per il collegamento dei componenti

• Guscio di coibentazione

• Piastra metallica per il fissaggio a parete

650 0637

53 kW

1/4

Modulo di contabilizzazione

con uscita per

riscaldamento bassa

temperatura (con

miscelazione) per impianti

radianti, pompa per

impianto riscaldamento e

pompa per ricircolo ACS

Modulo di contabilizzazione

con uscita per

riscaldamento bassa

temperatura (con

miscelazione) per impianti

radianti e pompa per

impianto riscaldamento

650 0636

53 kW

1/4

225
