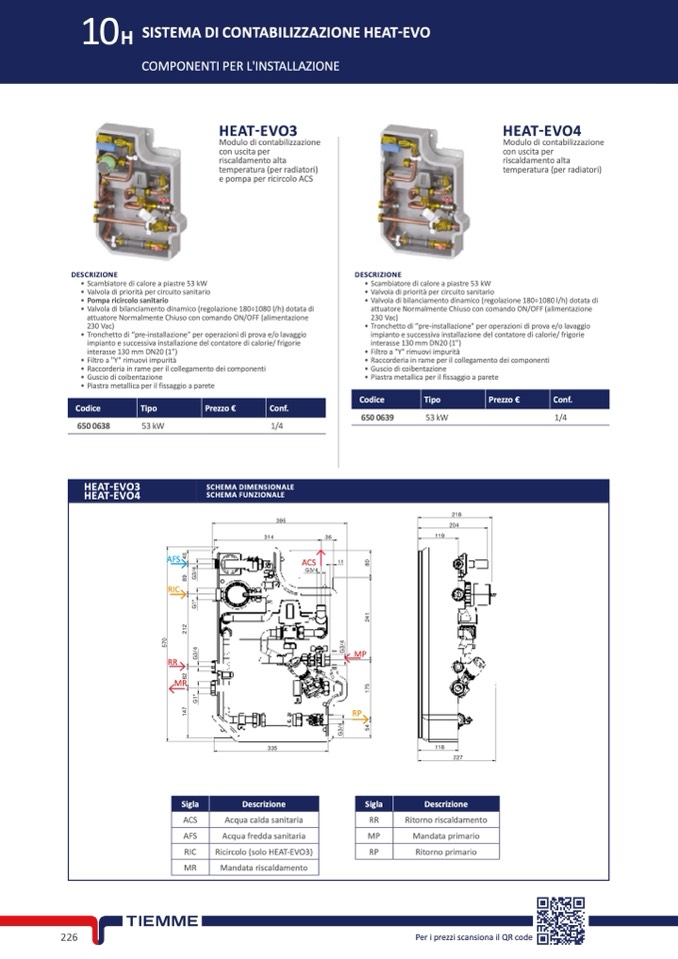

10
H SISTEMA DI CONTABILIZZAZIONE HEAT-EVO
COMPONENTI PER L'INSTALLAZIONE
HEAT-EVO3
HEAT-EVO4
Modulo di contabilizzazione
con uscita per
riscaldamento alta
temperatura (per radiatori)
e pompa per ricircolo ACS
Modulo di contabilizzazione
con uscita per
riscaldamento alta
temperatura (per radiatori)
DESCRIZIONE
• Scambiatore di calore a piastre 53 kW
• Valvola di priorità per circuito sanitario
• Pompa ricircolo sanitario
• Valvola di bilanciamento dinamico (regolazione 180÷1080 l/h) dotata di
attuatore Normalmente Chiuso con comando ON/OFF (alimentazione
230 Vac)
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore di calorie/ frigorie
DESCRIZIONE
• Scambiatore di calore a piastre 53 kW
• Valvola di priorità per circuito sanitario
• Valvola di bilanciamento dinamico (regolazione 180÷1080 l/h) dotata di
attuatore Normalmente Chiuso con comando ON/OFF (alimentazione
230 Vac)
• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio
impianto e successiva installazione del contatore di calorie/ frigorie
interasse 130 mm DN20 (1")
• Filtro a "Y" rimuovi impurità
• Raccorderia in rame per il collegamento dei componenti
• Guscio di coibentazione
• Piastra metallica per il fissaggio a parete
interasse 130 mm DN20 (1")
• Filtro a "Y" rimuovi impurità
• Raccorderia in rame per il collegamento dei componenti
• Guscio di coibentazione
• Piastra metallica per il fissaggio a parete
650 0638
53 kW
1/4
650 0639
53 kW
1/4
Codice
Tipo
Prezzo €
Conf.
Codice
Tipo
Prezzo €
Conf.
HEAT-EVO3
SCHEMA DIMENSIONALE
HEAT-EVO4
SCHEMA FUNZIONALE
AFS
RIC
RR
MR
ACS
AFS
RIC
MR
RP
G
3
/
4
G
3
/
4
5
4
1
7
5
8
0
5
7
0
1
4
7
6
2
2
1
2
8
9
4
0
G
3
/
4
G
1
"
G
3
/
4
G
1
"
Sigla
Descrizione
Sigla
Descrizione
Acqua calda sanitaria
RR
MP
RP
Ritorno riscaldamento
Mandata primario
Ritorno primario
Acqua fredda sanitaria
Ricircolo (solo HEAT-EVO3)
Mandata riscaldamento
314
36
335
118
395
ACS
G3/4
218
204
119
11
2
4
1
MP
227
226
Per i prezzi scansiona il QR code
