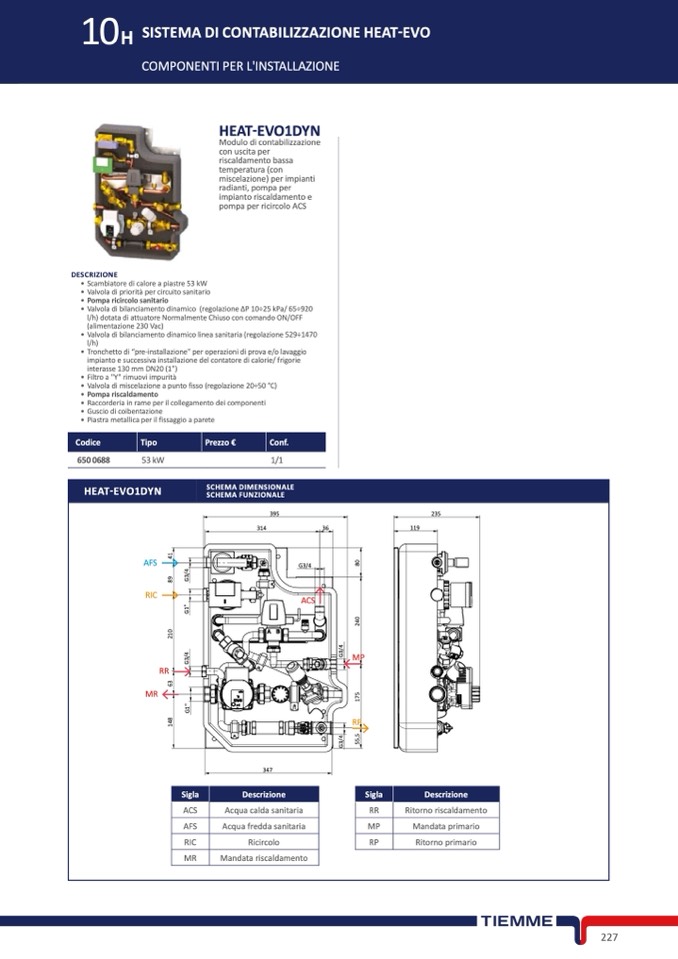

10

H SISTEMA DI CONTABILIZZAZIONE HEAT-EVO

COMPONENTI PER L'INSTALLAZIONE

Codice

Tipo

Prezzo €

Conf.

HEAT-EVO1DYN

SCHEMA DIMENSIONALE

SCHEMA FUNZIONALE

AFS

RIC

RR

MR

G3/4

ACS

G

3

/

4

G

3

/

4

5

5

,

5

1

7

5

2

4

0

1

4

8

6

3

2

1

0

8

9

4

1

G

1

"

G

3

/

4

G

1

"

G

3

/

4

Sigla

Descrizione

Sigla

Descrizione

ACS

AFS

RIC

MR

Acqua calda sanitaria

Acqua fredda sanitaria

Ricircolo

Mandata riscaldamento

RR

MP

RP

Ritorno riscaldamento

Mandata primario

Ritorno primario

395

235

314

36

119

8

0

347

MP

RP

DESCRIZIONE

• Scambiatore di calore a piastre 53 kW

• Valvola di priorità per circuito sanitario

• Pompa ricircolo sanitario

• Valvola di bilanciamento dinamico (regolazione ΔP 10÷25 kPa/ 65÷920

l/h) dotata di attuatore Normalmente Chiuso con comando ON/OFF

(alimentazione 230 Vac)

• Valvola di bilanciamento dinamico linea sanitaria (regolazione 529÷1470

l/h)

• Tronchetto di “pre-installazione" per operazioni di prova e/o lavaggio

impianto e successiva installazione del contatore di calorie/ frigorie

interasse 130 mm DN20 (1")

• Filtro a "Y" rimuovi impurità

• Valvola di miscelazione a punto fisso (regolazione 20÷50 °C)

• Pompa riscaldamento

• Raccorderia in rame per il collegamento dei componenti

• Guscio di coibentazione

• Piastra metallica per il fissaggio a parete

650 0688

53 kW

1/1

HEAT-EVO1DYN

Modulo di contabilizzazione

con uscita per

riscaldamento bassa

temperatura (con

miscelazione) per impianti

radianti, pompa per

impianto riscaldamento e

pompa per ricircolo ACS

227
