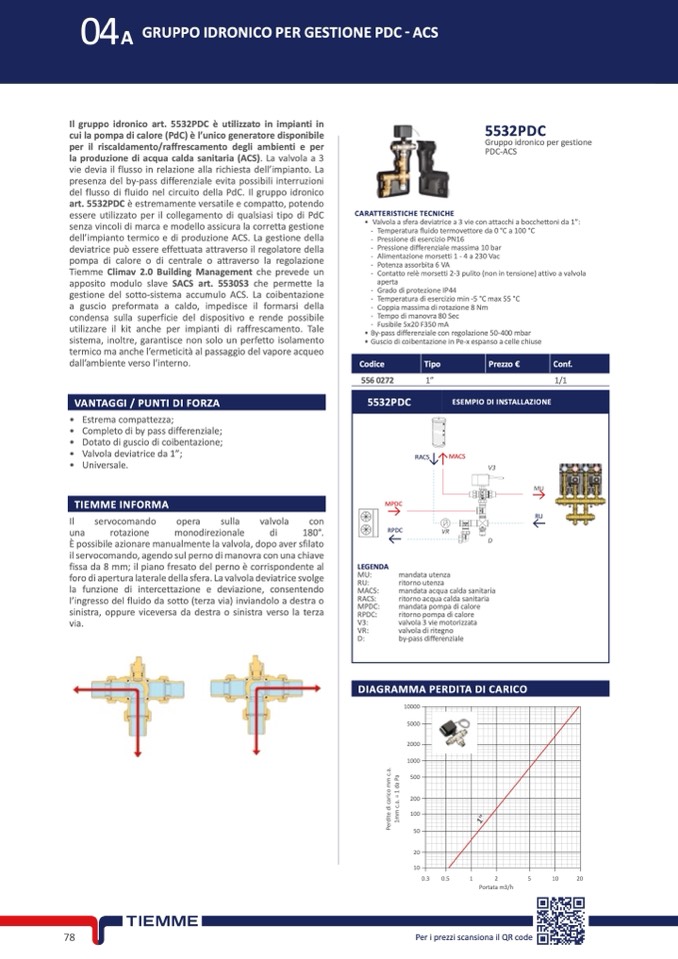

A GRUPPO IDRONICO PER GESTIONE PDC - ACS

Il gruppo idronico art. 5532PDC è utilizzato in impianti in

cui la pompa di calore (PdC) è l’unico generatore disponibile

per il riscaldamento/raffrescamento degli ambienti e per

la produzione di acqua calda sanitaria (ACS). La valvola a 3

vie devia il flusso in relazione alla richiesta dell’impianto. La

presenza del by-pass differenziale evita possibili interruzioni

del flusso di fluido nel circuito della PdC. Il gruppo idronico

art. 5532PDC è estremamente versatile e compatto, potendo

essere utilizzato per il collegamento di qualsiasi tipo di PdC

senza vincoli di marca e modello assicura la corretta gestione

dell’impianto termico e di produzione ACS. La gestione della

deviatrice può essere effettuata attraverso il regolatore della

pompa di calore o di centrale o attraverso la regolazione

Tiemme Climav 2.0 Building Management che prevede un

apposito modulo slave SACS art. 5530S3 che permette la

gestione del sotto-sistema accumulo ACS. La coibentazione

a guscio preformata a caldo, impedisce il formarsi della

condensa sulla superficie del dispositivo e rende possibile

utilizzare il kit anche per impianti di raffrescamento. Tale

sistema, inoltre, garantisce non solo un perfetto isolamento

termico ma anche l’ermeticità al passaggio del vapore acqueo

dall’ambiente verso l’interno.

• Estrema compattezza;

• Completo di by pass differenziale;

• Dotato di guscio di coibentazione;

• Valvola deviatrice da 1”;

• Universale.

Il

servocomando

opera

sulla

valvola

con

una

rotazione

monodirezionale

di

180°.

È possibile azionare manualmente la valvola, dopo aver sfilato

il servocomando, agendo sul perno di manovra con una chiave

fissa da 8 mm; il piano fresato del perno è corrispondente al

foro di apertura laterale della sfera. La valvola deviatrice svolge

la funzione di intercettazione e deviazione, consentendo

l’ingresso del fluido da sotto (terza via) inviandolo a destra o

sinistra, oppure viceversa da destra o sinistra verso la terza

via.

5532PDC

78

Per i prezzi scansiona il QR code

CARATTERISTICHE TECNICHE

• Valvolaasferadeviatricea3vieconattacchiabocchettonida1”:

- Temperaturafluidotermovettoreda0°Ca100°C

- Pressione di esercizio PN16

- Pressionedifferenzialemassima10bar

- Alimentazionemorsetti1-4a230Vac

- Potenzaassorbita6VA

- Contatto relè morsetti 2-3 pulito (non in tensione) attivo a valvola

aperta

- GradodiprotezioneIP44

- Temperaturadieserciziomin-5°Cmax55°C

- Coppia massima di rotazione 8 Nm

- Tempodimanovra80Sec

- Fusibile5x20F350mA

• By-pass differenziale con regolazione 50-400 mbar

• Guscio di coibentazione in Pe-x espanso a celle chiuse

556 0272

1”

1/1

10000

5000

2000

1000

500

200

100

50

20

10

0.3

0.5

1

2

Portata m3/h

5

10

20

Gruppo idronico per gestione

PDC-ACS

Codice

Tipo

Prezzo €

Conf.

5532PDC

ESEMPIO DI INSTALLAZIONE

MPDC

RPDC

LEGENDA

RACS

MACS

V3

VR

MU

RU

D

MU:

mandata utenza

RU:

ritorno utenza

MACS:

mandata acqua calda sanitaria

RACS:

ritorno acqua calda sanitaria

MPDC:

mandata pompa di calore

RPDC:

ritorno pompa di calore

V3:

valvola 3 vie motorizzata

VR:

valvola di ritegno

D:

by-pass differenziale

VANTAGGI / PUNTI DI FORZA

TIEMME INFORMA

DIAGRAMMA PERDITA DI CARICO

1

'

'

P

e

r

d

i

t

e

d

i

c

a

r

i

c

o

m

m

c

.

a

.

1

m

m

c

.

a

.

=

1

d

a

P

a
