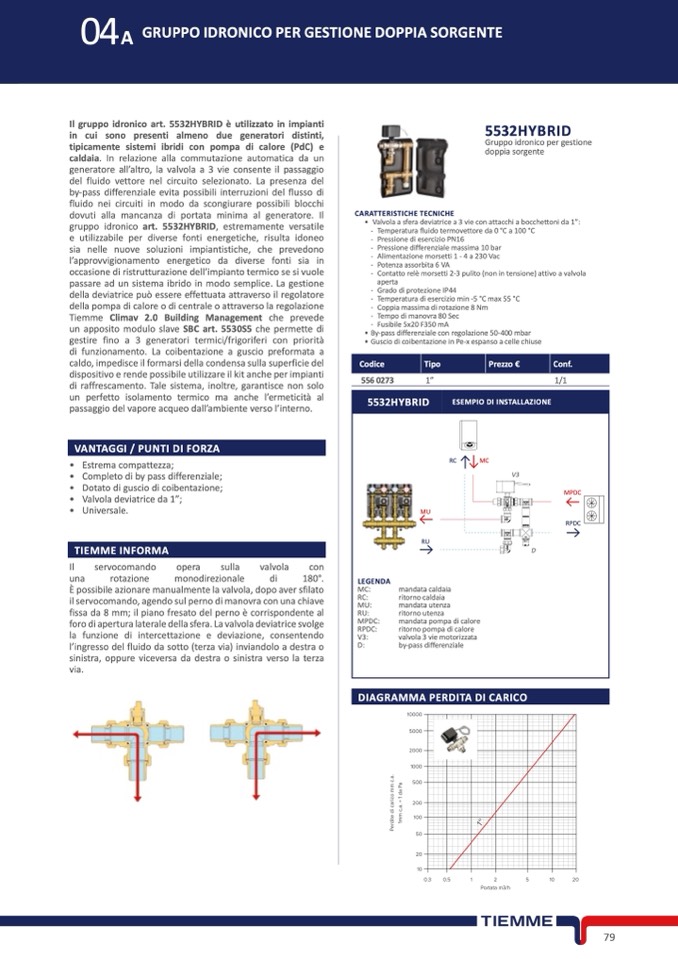

04

A GRUPPO IDRONICO PER GESTIONE DOPPIA SORGENTE

Codice

Tipo

Prezzo €

Conf.

5532HYBRID

ESEMPIO DI INSTALLAZIONE

RC

MC

V3

D

MPDC

RPDC

MU

RU

MC:

mandata caldaia

RC:

ritorno caldaia

MU:

mandata utenza

RU:

ritorno utenza

MPDC:

mandata pompa di calore

RPDC:

ritorno pompa di calore

V3:

valvola 3 vie motorizzata

D:

by-pass differenziale

LEGENDA

VANTAGGI / PUNTI DI FORZA

TIEMME INFORMA

DIAGRAMMA PERDITA DI CARICO

1

'

'

Il gruppo idronico art. 5532HYBRID è utilizzato in impianti

in cui sono presenti almeno due generatori distinti,

tipicamente sistemi ibridi con pompa di calore (PdC) e

caldaia. In relazione alla commutazione automatica da un

generatore all’altro, la valvola a 3 vie consente il passaggio

del fluido vettore nel circuito selezionato. La presenza del

by-pass differenziale evita possibili interruzioni del flusso di

fluido nei circuiti in modo da scongiurare possibili blocchi

dovuti alla mancanza di portata minima al generatore. Il

gruppo idronico art. 5532HYBRID, estremamente versatile

e utilizzabile per diverse fonti energetiche, risulta idoneo

sia nelle nuove soluzioni impiantistiche, che prevedono

l’approvvigionamento energetico da diverse fonti sia in

occasione di ristrutturazione dell’impianto termico se si vuole

passare ad un sistema ibrido in modo semplice. La gestione

della deviatrice può essere effettuata attraverso il regolatore

della pompa di calore o di centrale o attraverso la regolazione

Tiemme Climav 2.0 Building Management che prevede

un apposito modulo slave SBC art. 5530S5 che permette di

gestire fino a 3 generatori termici/frigoriferi con priorità

di funzionamento. La coibentazione a guscio preformata a

caldo, impedisce il formarsi della condensa sulla superficie del

dispositivo e rende possibile utilizzare il kit anche per impianti

di raffrescamento. Tale sistema, inoltre, garantisce non solo

un perfetto isolamento termico ma anche l’ermeticità al

passaggio del vapore acqueo dall’ambiente verso l’interno.

• Estrema compattezza;

• Completo di by pass differenziale;

• Dotato di guscio di coibentazione;

• Valvola deviatrice da 1”;

• Universale.

Il

servocomando

opera

sulla

valvola

con

una

rotazione

monodirezionale

di

180°.

È possibile azionare manualmente la valvola, dopo aver sfilato

il servocomando, agendo sul perno di manovra con una chiave

fissa da 8 mm; il piano fresato del perno è corrispondente al

foro di apertura laterale della sfera. La valvola deviatrice svolge

la funzione di intercettazione e deviazione, consentendo

l’ingresso del fluido da sotto (terza via) inviandolo a destra o

sinistra, oppure viceversa da destra o sinistra verso la terza

via.

5532HYBRID

CARATTERISTICHE TECNICHE

• Valvolaasferadeviatricea3vieconattacchiabocchettonida1”:

- Temperaturafluidotermovettoreda0°Ca100°C

- Pressione di esercizio PN16

- Pressionedifferenzialemassima10bar

- Alimentazionemorsetti1-4a230Vac

- Potenzaassorbita6VA

- Contatto relè morsetti 2-3 pulito (non in tensione) attivo a valvola

aperta

- GradodiprotezioneIP44

- Temperaturadieserciziomin-5°Cmax55°C

- Coppia massima di rotazione 8 Nm

- Tempodimanovra80Sec

- Fusibile5x20F350mA

• By-pass differenziale con regolazione 50-400 mbar

• Guscio di coibentazione in Pe-x espanso a celle chiuse

556 0273

1”

1/1

10000

5000

2000

1000

500

200

100

50

20

10

0.3

0.5

1

2

Portata m3/h

5

10

20

Gruppo idronico per gestione

doppia sorgente

79

P

e

r

d

i

t

e

d

i

c

a

r

i

c

o

m

m

c

.

a

.

1

m

m

c

.

a

.

=

1

d

a

P

a
