Legenda
Funzionamento solo AUDAX con accumulo in temperatura
Funzionamento solo MAGIS HERCULES ErP
con temperatura ritorno < a temperatura accumulo
Funzionamento contemporaneo AUDAX e
MAGIS HERCULES ErP
G
SC

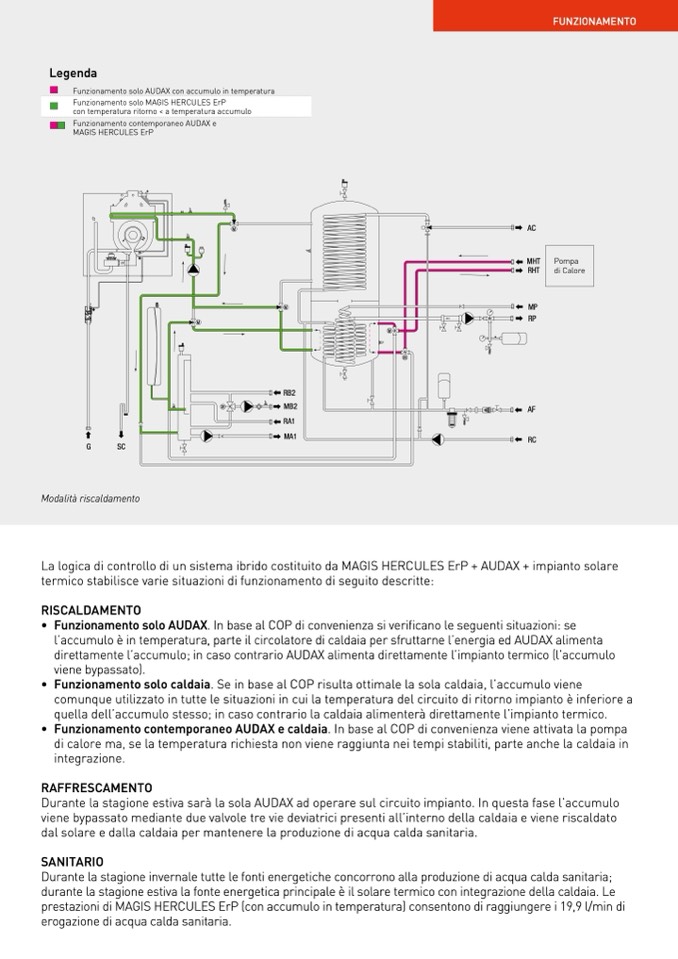

Modalità riscaldamento
M
M
AC
MHT
RHT
M
MP
RP
Pompa
di Calore
RB2
MB2
RA1
MA1
AF
RC
La logica di controllo di un sistema ibrido costituito da MAGIS HERCULES ErP + AUDAX + impianto solare
termico stabilisce varie situazioni di funzionamento di seguito descritte:
RISCALDAMENTO
• FunzionamentosoloAUDAX.InbasealCOPdiconvenienzasiverificanoleseguentisituazioni:se
l’accumulo è in temperatura, parte il circolatore di caldaia per sfruttarne l’energia ed AUDAX alimenta
direttamente l’accumulo; in caso contrario AUDAX alimenta direttamente l’impianto termico (l’accumulo
viene bypassato).
• Funzionamento solo caldaia. Se in base al COP risulta ottimale la sola caldaia, l’accumulo viene
comunque utilizzato in tutte le situazioni in cui la temperatura del circuito di ritorno impianto è inferiore a
quella dell’accumulo stesso; in caso contrario la caldaia alimenterà direttamente l’impianto termico.
• Funzionamento contemporaneo AUDAX e caldaia. In base al COP di convenienza viene attivata la pompa
di calore ma, se la temperatura richiesta non viene raggiunta nei tempi stabiliti, parte anche la caldaia in
integrazione.
RAFFRESCAMENTO
Durante la stagione estiva sarà la sola AUDAX ad operare sul circuito impianto. In questa fase l’accumulo
viene bypassato mediante due valvole tre vie deviatrici presenti all’interno della caldaia e viene riscaldato
dal solare e dalla caldaia per mantenere la produzione di acqua calda sanitaria.
SANITARIO
Durante la stagione invernale tutte le fonti energetiche concorrono alla produzione di acqua calda sanitaria;
durante la stagione estiva la fonte energetica principale è il solare termico con integrazione della caldaia. Le
prestazioni di MAGIS HERCULES ErP (con accumulo in temperatura) consentono di raggiungere i 19,9 l/min di
erogazione di acqua calda sanitaria.
M
M
