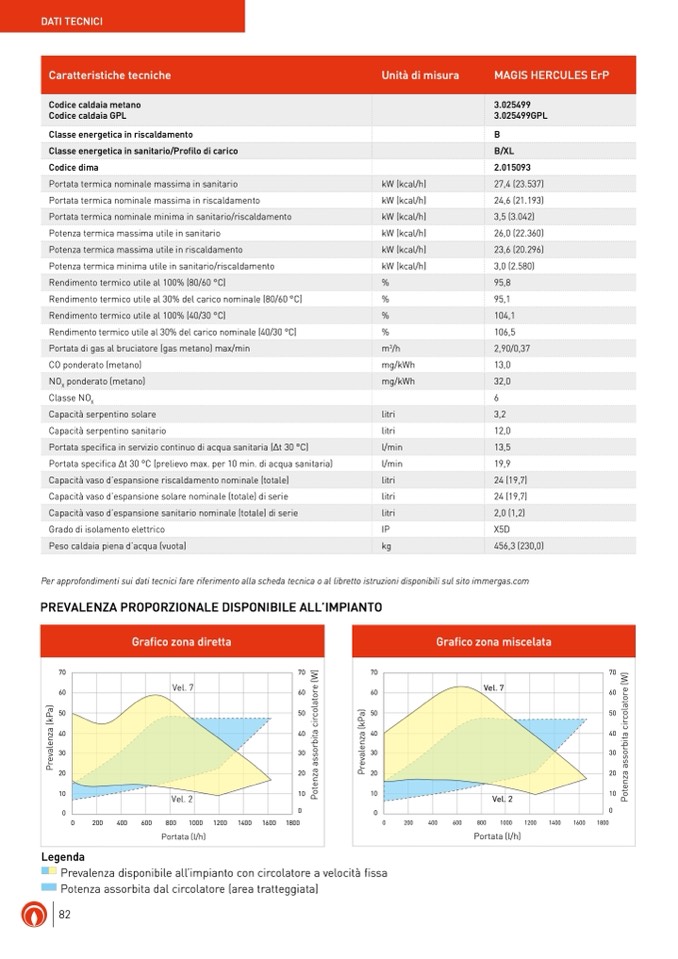

DATI TECNICI
Caratteristiche tecniche
Unità di misura
MAGIS HERCULES ErP
Codice caldaia metano
3.025499
Codice caldaia GPL
3.025499GPL
Classe energetica in riscaldamento
B
Classe energetica in sanitario/Profilo di carico
B/XL
Codice dima
2.015093
Portata termica nominale massima in sanitario
kW (kcal/h)
27,4 (23.537)
Portata termica nominale massima in riscaldamento
kW (kcal/h)
24,6 (21.193)
Portata termica nominale minima in sanitario/riscaldamento
kW (kcal/h)
3,5 (3.042)
Potenza termica massima utile in sanitario
kW (kcal/h)
26,0 (22.360)
Potenza termica massima utile in riscaldamento
kW (kcal/h)
23,6 (20.296)
Potenza termica minima utile in sanitario/riscaldamento
kW (kcal/h)
3,0 (2.580)
Rendimento termico utile al 100% (80/60 °C)
%
95,8
Rendimento termico utile al 30% del carico nominale (80/60 °C)
%
95,1
Rendimento termico utile al 100% (40/30 °C)
%
104,1
Rendimento termico utile al 30% del carico nominale (40/30 °C)
%
106,5
Portata di gas al bruciatore (gas metano) max/min
m
3
/h
2,90/0,37
CO ponderato (metano)
mg/kWh
13,0
NO
X
ponderato (metano)
mg/kWh
32,0
Classe NO
X
6
Capacità serpentino solare
litri
3,2
Capacità serpentino sanitario
litri
12,0
Portata specifica in servizio continuo di acqua sanitaria (∆t 30 °C)
l/min
13,5
Portata specifica ∆t 30 °C (prelievo max. per 10 min. di acqua sanitaria)
l/min
19,9
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
24 (19,7)
Capacità vaso d’espansione solare nominale (totale) di serie
litri
24 (19,7)
Capacità vaso d’espansione sanitario nominale (totale) di serie
litri
2,0 (1,2)
Grado di isolamento elettrico
IP
X5D
Peso caldaia piena d’acqua (vuota)
kg
456,3 (230,0)
Per approfondimenti sui dati tecnici fare riferimento alla scheda tecnica o al libretto istruzioni disponibili sul sito immergas.com
