Attacchi
880
660
650
575
79 115 115
75
60 135
MP
Legenda
RZ1 Ritorno impianto 1° zona
MZ1 Mandata impianto 1° zona
G Alimentazione gas
AC Uscita acqua calda sanitaria
AF Entrata acqua fredda sanitaria
RC Ricircolo (optional) 3⁄4”
RP Ritorno a collettori solari
MP Mandata da collettori solari
SC Scarico condensa (diametro interno minimo Ø 13 mm)
RZ3 Ritorno bassa temperatura 3° zona (optional)
MZ3 Mandata bassa temperatura 3° zona (optional)
RZ2 Ritorno bassa temperatura 2° zona
MZ2 Mandata bassa temperatura 2° zona
V Allacciamento elettrico
RHT Ritorno a pompa di calore
MHT Mandata da pompa di calore
A/S Aspirazione/scarico
A Aspirazione aria
S Scarico fumi
Gas
Solare termico
G
MP
RP
AUDAX
RP
1⁄2”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
1”
1”
1”
1”
3⁄4”
MHT
3⁄4”
RZ3
MZ3
RZ2
MZ2
RZ1
MZ1
G
AC
AF
RC
MHT
RHT
V
V
SC
A
S
AA/S
75
Quota kit separatore Ø 80/80
Per quote con concentrico Ø 80/125 fare
riferimento alla documentazione specifica per
sistemi ibridi compatti.
Acqua sanitaria
Impianto
AC
AF
RZ1
MZ1
RZ2
MZ2
RZ3
MZ3
RHT

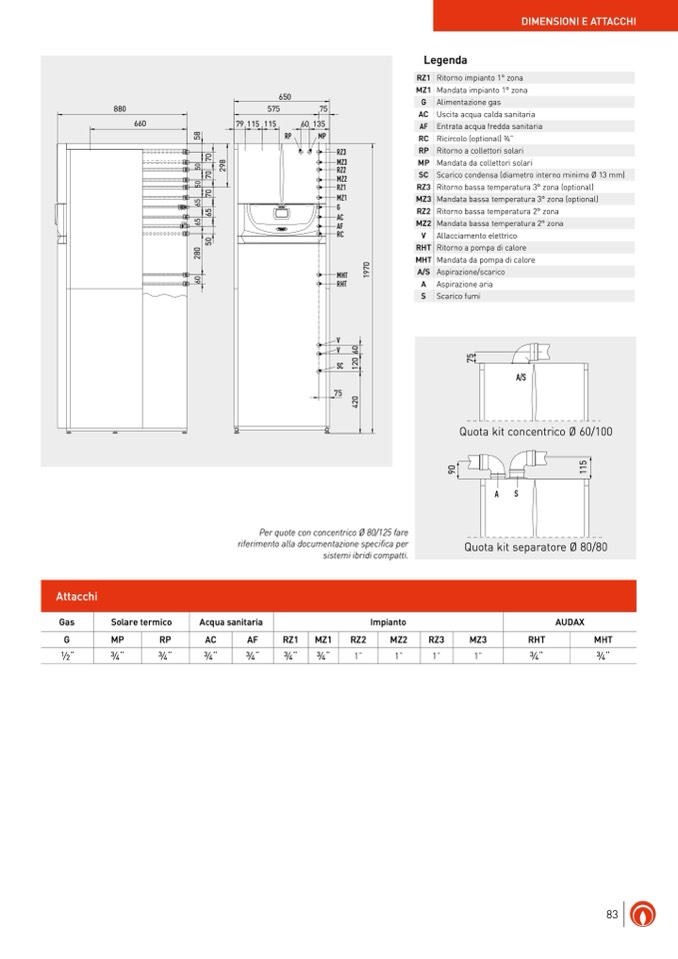

DIMENSIONI E ATTACCHI
QuotQauoktaitkcitocnoncceentricicooØ Ø60/6100/100
A
S
Quota kit separatore Ø 80/80
