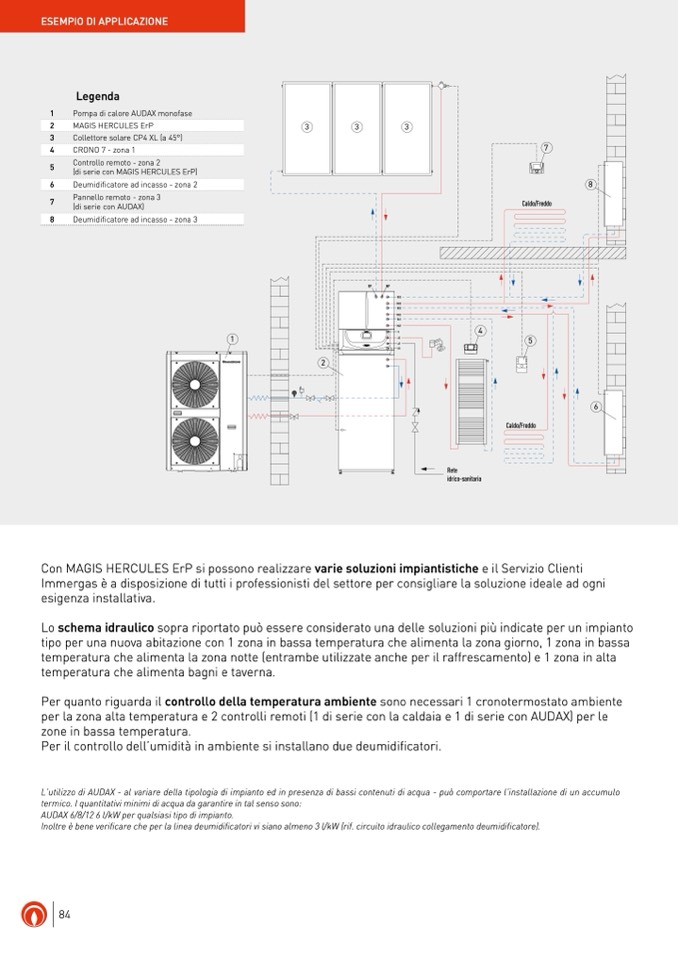

ESEMPIO DI APPLICAZIONE

Legenda

1

Pompa di calore AUDAX monofase

2

MAGIS HERCULES ErP

3

Collettore solare CP4 XL (a 45°)

4

CRONO 7 - zona 1

3

3

3

Controllo remoto - zona 2

(di serie con MAGIS HERCULES ErP)

7

Caldo/Freddo

5

Caldo/Freddo

5

6

Deumidificatore ad incasso - zona 2

8

7

Pannello remoto - zona 3

(di serie con AUDAX)

8

Deumidificatore ad incasso - zona 3

RB3

MB3

RB2

MB2

RA1

MA1

G

4

AC

AF

RC

Rete

idrico-sanitaria

Con MAGIS HERCULES ErP si possono realizzare varie soluzioni impiantistiche e il Servizio Clienti

Immergas è a disposizione di tutti i professionisti del settore per consigliare la soluzione ideale ad ogni

esigenza installativa.

Lo schema idraulico sopra riportato può essere considerato una delle soluzioni più indicate per un impianto

tipo per una nuova abitazione con 1 zona in bassa temperatura che alimenta la zona giorno, 1 zona in bassa

temperatura che alimenta la zona notte (entrambe utilizzate anche per il raffrescamento) e 1 zona in alta

temperatura che alimenta bagni e taverna.

Per quanto riguarda il controllo della temperatura ambiente sono necessari 1 cronotermostato ambiente

per la zona alta temperatura e 2 controlli remoti (1 di serie con la caldaia e 1 di serie con AUDAX) per le

zone in bassa temperatura.

Per il controllo dell’umidità in ambiente si installano due deumidificatori.

L’utilizzo di AUDAX - al variare della tipologia di impianto ed in presenza di bassi contenuti di acqua - può comportare l’installazione di un accumulo

termico. I quantitativi minimi di acqua da garantire in tal senso sono:

AUDAX 6/8/12 6 l/kW per qualsiasi tipo di impianto.

Inoltre è bene verificare che per la linea deumidificatori vi siano almeno 3 l/kW (rif. circuito idraulico collegamento deumidificatore).

84

1

2

RP

MP

6
