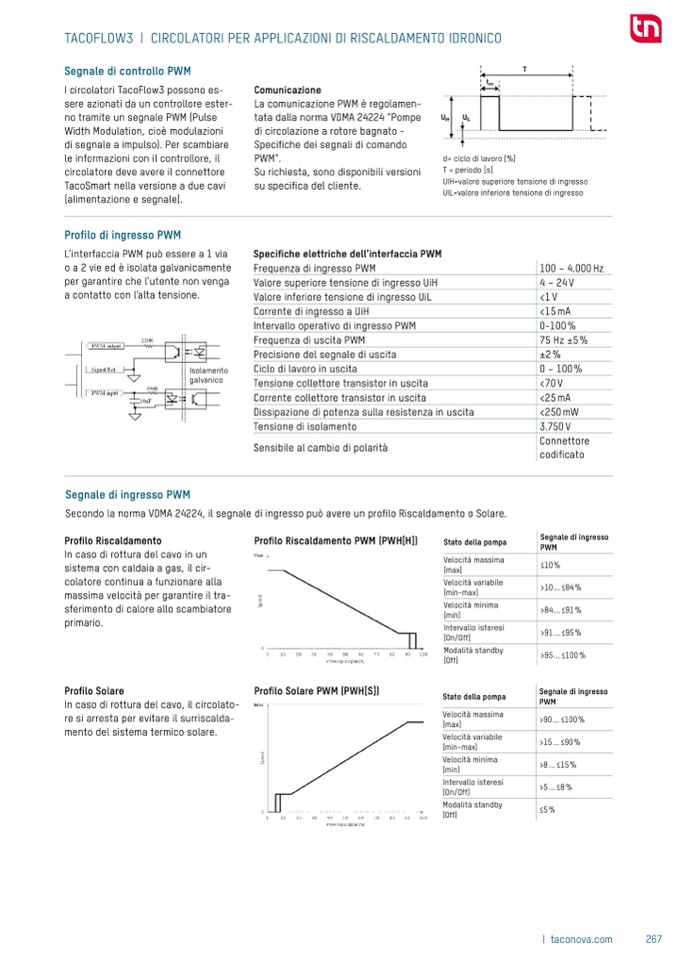

TACOFLOW3 | CIRCOLATORI PER APPLICAZIONI DI RISCALDAMENTO IDRONICO

Segnale di controllo PWM

I circolatori TacoFlow3 possono es-

sere azionati da un controllore ester-

no tramite un segnale PWM (Pulse

Width Modulation, cio

è modulazioni

di segnale a impulso). Per scambiare

le informazioni con il controllore, il

circolatore deve avere il connettore

TacoSmart nella versione a due cavi

(alimentazione e segnale).

Pro

filo di ingresso PWM

L’interfaccia PWM pu

ò essere a 1 via

o a 2 vie ed è isolata galvanicamente

per garantire che l’utente non venga

a contatto con l’alta tensione.

Segnale di ingresso PWM

Comunicazione

La comunicazione PWM è regolamen-

tata dalla norma VDMA 24224 “Pompe

di circolazione a rotore bagnato -

Specifiche dei segnali di comando

PWM".

Su richiesta, sono disponibili versioni

su speci

fica del cliente.

Specifiche elettriche dell’interfaccia PWM

Frequenza di ingresso PWM

Valore superiore tensione di ingresso UiH

Valore inferiore tensione di ingresso UiL

Corrente di ingresso a UiH

Intervallo operativo di ingresso PWM

Frequenza di uscita PWM

Precisione del segnale di uscita

Ciclo di lavoro in uscita

Tensione collettore transistor in uscita

Corrente collettore transistor in uscita

Dissipazione di potenza sulla resistenza in uscita

Tensione di isolamento

Sensibile al cambio di polarit

à

Isolamento

galvanico

d= ciclo di lavoro [%]

T = periodo [s]

UIH=valore superiore tensione di ingresso

UIL=valore inferiore tensione di ingresso

Secondo la norma VDMA 24224, il segnale di ingresso pu

ò avere un profilo Riscaldamento o Solare.

100 – 4.000 Hz

4–24V

<1V

<15 mA

0-100 %

75 Hz ±5%

±2%

0–100%

<70 V

<25 mA

<250 mW

3.750 V

Connettore

codi

ficato

Segnale di ingresso

PWM

≤10 %

>10 ... ≤84 %

>84 ... ≤91 %

>91 ... ≤95 %

>95 ... ≤100 %

Segnale di ingresso

PWM

>90 ... ≤100 %

>15 ... ≤90 %

>8...≤15%

>5...≤8%

≤5%

Profilo Riscaldamento

In caso di rottura del cavo in un

sistema con caldaia a gas, il cir-

colatore continua a funzionare alla

massima velocità per garantire il tra-

sferimento di calore allo scambiatore

primario.

Pro

filo Solare

In caso di rottura del cavo, il circolato-

re si arresta per evitare il surriscalda-

mento del sistema termico solare.

Pro

filo Riscaldamento PWM (PWH[H])

Pro

filo Solare PWM (PWH[S])

Stato della pompa

Velocità massima

(max)

Velocità variabile

(min-max)

Velocità minima

(min)

Intervallo isteresi

(On/Off)

Modalità standby

(Off)
