Isolamento galvanico

Rx

Tx

LIN Transceiver

Vbat

LIN_SIG

GND

VLCP (LIN-Slave)

S

L

A

V

E

(

e

.

g

.

,

p

u

m

p

)

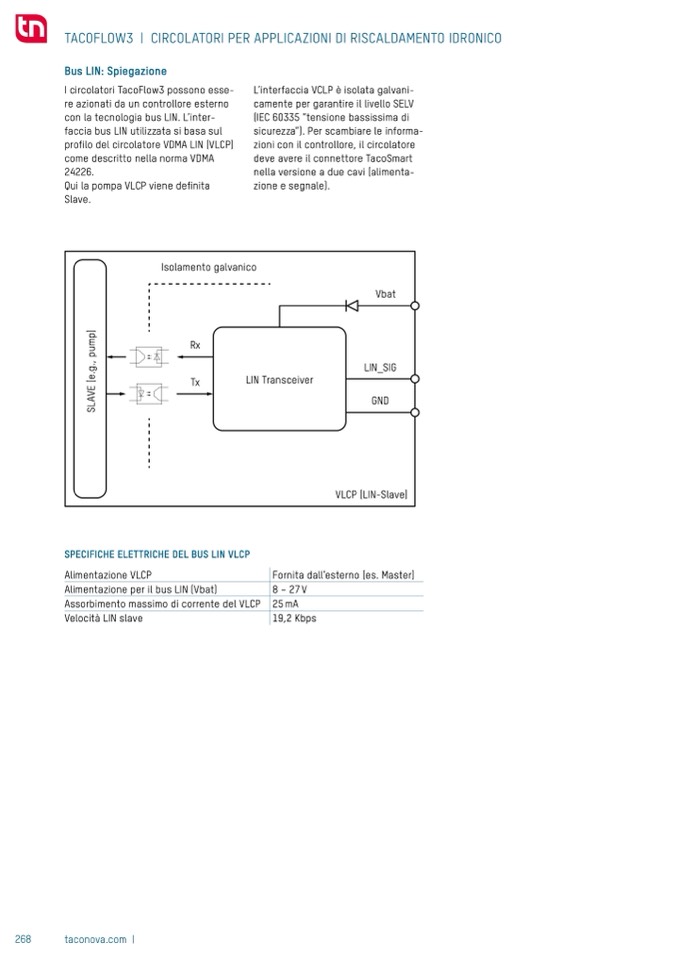

TACOFLOW3 | CIRCOLATORI PER APPLICAZIONI DI RISCALDAMENTO IDRONICO

Bus LIN: Spiegazione

I circolatori TacoFlow3 possono esse-

re azionati da un controllore esterno

con la tecnologia bus LIN. L’inter-

faccia bus LIN utilizzata si basa sul

pro

filo del circolatore VDMA LIN (VLCP)

come descritto nella norma VDMA

24226.

Qui la pompa VLCP viene definita

Slave.

L’interfaccia VCLP è isolata galvani-

camente per garantire il livello SELV

(IEC 60335 “tensione bassissima di

sicurezza”). Per scambiare le informa-

zioni con il controllore, il circolatore

deve avere il connettore TacoSmart

nella versione a due cavi (alimenta-

zione e segnale).

SPECIFICHE ELETTRICHE DEL BUS LIN VLCP

Alimentazione VLCP

Alimentazione per il bus LIN (Vbat)

Assorbimento massimo di corrente del VLCP

Velocit

à LIN slave

Fornita dall’esterno (es. Master)

8 – 27 V

25 mA

19,2 Kbps
