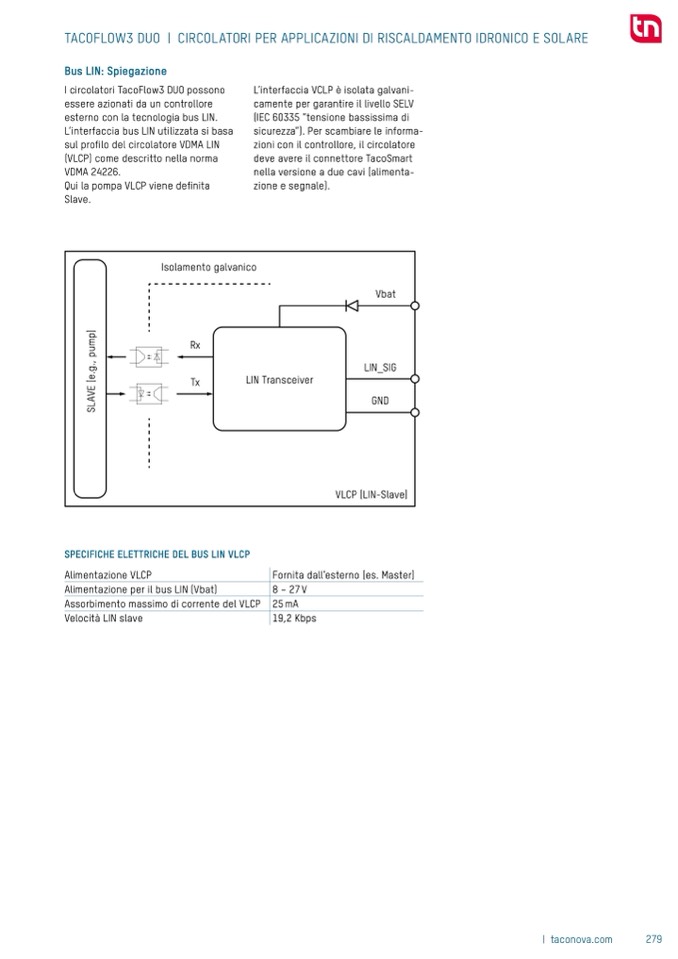

TACOFLOW3 DUO | CIRCOLATORI PER APPLICAZIONI DI RISCALDAMENTO IDRONICO E SOLARE

Bus LIN: Spiegazione

I circolatori TacoFlow3 DUO possono

essere azionati da un controllore

esterno con la tecnologia bus LIN.

L’interfaccia bus LIN utilizzata si basa

sul profilo del circolatore VDMA LIN

(VLCP) come descritto nella norma

VDMA 24226.

Qui la pompa VLCP viene definita

Slave.

L’interfaccia VCLP è isolata galvani-

camente per garantire il livello SELV

(IEC 60335 “tensione bassissima di

sicurezza”). Per scambiare le informa-

zioni con il controllore, il circolatore

deve avere il connettore TacoSmart

nella versione a due cavi (alimenta-

zione e segnale).

SPECIFICHE ELETTRICHE DEL BUS LIN VLCP

Alimentazione VLCP

Alimentazione per il bus LIN (Vbat)

Assorbimento massimo di corrente del VLCP

Velocità LIN slave

Fornita dall’esterno (es. Master)

8 – 27 V

25 mA

19,2 Kbps

CONTATTO E ULTERIORI INFORMAZIONI

TACONOVA.COM

Taconova Group AG | Neunbrunnenstrasse 40 | CH-8050 Zurigo | T +41 44 735 55 55 | F +41 44 735 55 02 | group@taconova.com

| taconova.com

279

Isolamento galvanico

Rx

Tx

LIN Transceiver

Vbat

LIN_SIG

GND

VLCP (LIN-Slave)
