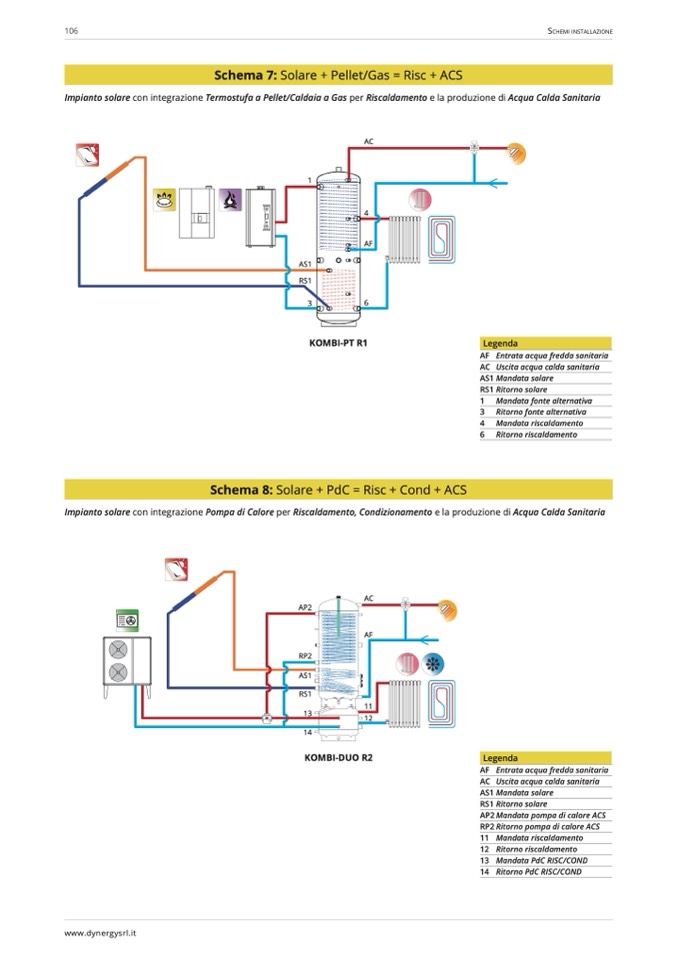

Schema 7: Solare + Pellet/Gas = Risc + ACS

Impianto solare con integrazione Termostufa a Pellet/Caldaia a Gas per Riscaldamento e la produzione di Acqua Calda Sanitaria

1

AS1

RS1

AC

4

AF

3

6

KOMBI-PT R1

Legenda

AF Entrata acqua fredda sanitaria

AC Uscita acqua calda sanitaria

AS1 Mandata solare

RS1 Ritorno solare

1 Mandata fonte alternativa

3 Ritorno fonte alternativa

4 Mandata riscaldamento

6 Ritorno riscaldamento

Schema 8: Solare + PdC = Risc + Cond + ACS

Impianto solare con integrazione Pompa di Calore per Riscaldamento, Condizionamento e la produzione di Acqua Calda Sanitaria

AP2

RP2

AS1

RS1

13

14

AC

AF

11

12

KOMBI-DUO R2

Legenda

AF Entrata acqua fredda sanitaria

AC Uscita acqua calda sanitaria

AS1 Mandata solare

RS1 Ritorno solare

AP2 Mandata pompa di calore ACS

RP2 Ritorno pompa di calore ACS

11 Mandata riscaldamento

12 Ritorno riscaldamento

13 Mandata PdC RISC/COND

14 Ritorno PdC RISC/COND
