sChemi installazione

107

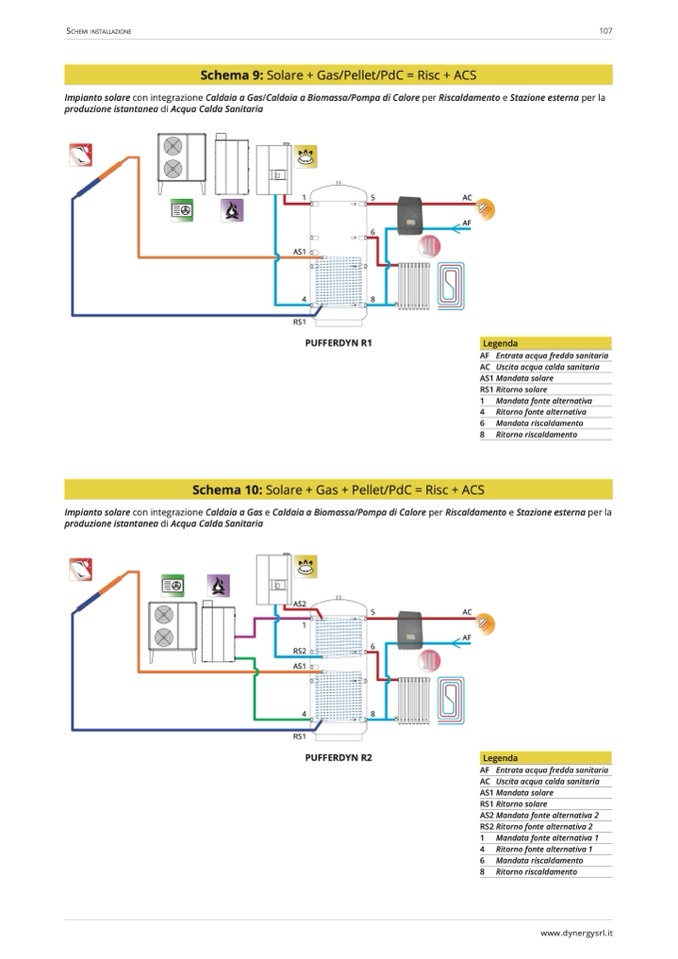

Schema 9: Solare + Gas/Pellet/PdC = Risc + ACS

Impianto solare con integrazione Caldaia a Gas/Caldaia a Biomassa/Pompa di Calore per Riscaldamento e Stazione esterna per la

produzione istantanea di Acqua Calda Sanitaria

1

5

AC

AS1

RS1

6

8

AF

4

PUFFERDYN R1

Legenda

AF Entrata acqua fredda sanitaria

AC Uscita acqua calda sanitaria

AS1 Mandata solare

RS1 Ritorno solare

1 Mandata fonte alternativa

4 Ritorno fonte alternativa

6 Mandata riscaldamento

8 Ritorno riscaldamento

Schema 10: Solare + Gas + Pellet/PdC = Risc + ACS

Impianto solare con integrazione Caldaia a Gas e Caldaia a Biomassa/Pompa di Calore per Riscaldamento e Stazione esterna per la

produzione istantanea di Acqua Calda Sanitaria

AS2

AS1

RS1

5

AC

1

RS2

6

8

AF

4

PUFFERDYN R2

Legenda

AF Entrata acqua fredda sanitaria

AC Uscita acqua calda sanitaria

AS1 Mandata solare

RS1 Ritorno solare

AS2 Mandata fonte alternativa 2

RS2 Ritorno fonte alternativa 2

1 Mandata fonte alternativa 1

4 Ritorno fonte alternativa 1

6 Mandata riscaldamento

8 Ritorno riscaldamento

www.dynergysrl.it
