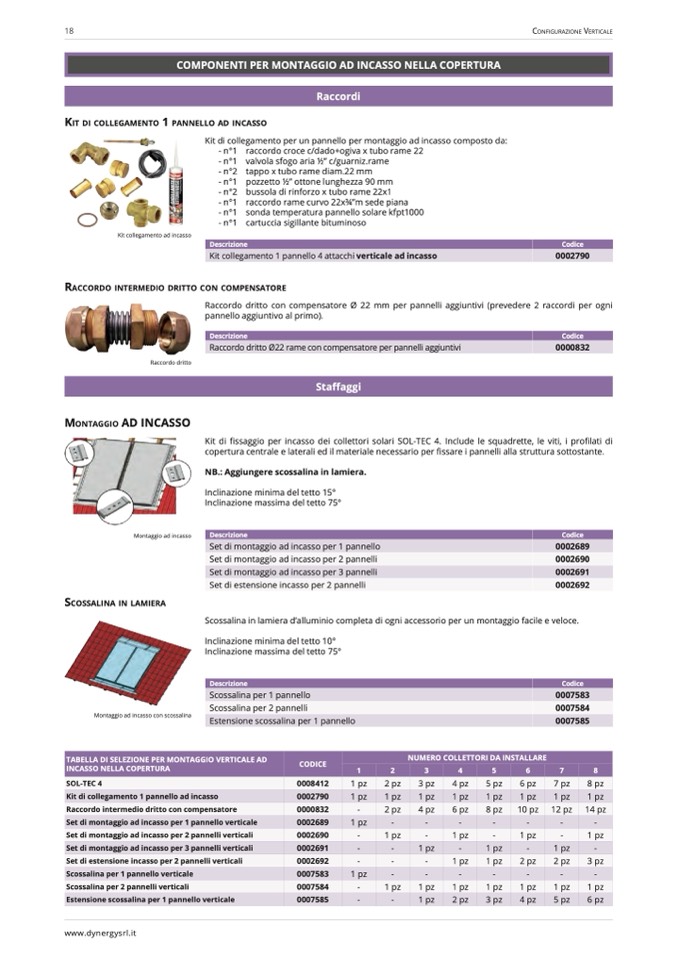

Configurazione VertiCale

KIT DI COLLEgAmENTO 1 PANNELLO AD INCASSO

Kit collegamento ad incasso

COMPONENTI PER MONTAGGIO AD INCASSO NELLA COPERTURA

Raccordi

Kit di collegamento per un pannello per montaggio ad incasso composto da:

- n°1

- n°1

- n°2

- n°1

- n°2

- n°1

- n°1

- n°1

raccordo croce c/dado+ogiva x tubo rame 22

valvola sfogo aria 1⁄2” c/guarniz.rame

tappo x tubo rame diam.22 mm

pozzetto 1⁄2” ottone lunghezza 90 mm

bussola di rinforzo x tubo rame 22x1

raccordo rame curvo 22x

3⁄4”m sede piana

sonda temperatura pannello solare kfpt1000

cartuccia sigillante bituminoso

RACCORDO INTERmEDIO DRITTO CON COmPENSATORE

Descrizione

Codice

Kit collegamento 1 pannello 4 attacchi verticale ad incasso

0002790

Raccordo dritto con compensatore Ø 22 mm per pannelli aggiuntivi (prevedere 2 raccordi per ogni

pannello aggiuntivo al primo).

Descrizione

Codice

Raccordo dritto Ø22 rame con compensatore per pannelli aggiuntivi

0000832

Raccordo dritto

mONTAggIO AD INCASSO

Montaggio ad incasso

SCOSSALINA IN LAmIERA

Montaggio ad incasso con scossalina

Sta

ffaggi

Kit di

fissaggio per incasso dei collettori solari SOL-TEC 4. Include le squadrette, le viti, i profilati di

copertura centrale e laterali ed il materiale necessario per fissare i pannelli alla struttura sottostante.

NB.: Aggiungere scossalina in lamiera.

Inclinazione minima del tetto 15°

Inclinazione massima del tetto 75°

Descrizione

Codice

Scossalina in lamiera d’alluminio completa di ogni accessorio per un montaggio facile e veloce.

Inclinazione minima del tetto 10°

Inclinazione massima del tetto 75°

Descrizione

Codice

Set di montaggio ad incasso per 1 pannello

0002689

Set di montaggio ad incasso per 2 pannelli

0002690

Set di montaggio ad incasso per 3 pannelli

0002691

Set di estensione incasso per 2 pannelli

0002692

Scossalina per 1 pannello

0007583

Scossalina per 2 pannelli

0007584

Estensione scossalina per 1 pannello

0007585

TABELLA DI SELEZIONE PER MONTAGGIO VERTICALE AD

INCASSO NELLA COPERTURA

CODICE

NUMERO COLLETTORI DA INSTALLARE

1

2

3

4

5

6

7

8

SOL-TEC 4

0008412

1 pz

2 pz

3 pz

4 pz

5 pz

6 pz

7 pz

8 pz

Kit di collegamento 1 pannello ad incasso

0002790

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

Raccordo intermedio dritto con compensatore

0000832

-

2 pz

4 pz

6 pz

8 pz

10 pz

12 pz

14 pz

Set di montaggio ad incasso per 1 pannello verticale

0002689

1 pz

-

-

-

-

-

-

-

Set di montaggio ad incasso per 2 pannelli verticali

0002690

-

1 pz

-

1 pz

-

1 pz

-

1 pz

Set di montaggio ad incasso per 3 pannelli verticali

0002691

-

-

1 pz

-

1 pz

-

1 pz

-

Set di estensione incasso per 2 pannelli verticali

0002692

-

-

-

1 pz

1 pz

2 pz

2 pz

3 pz

Scossalina per 1 pannello verticale

0007583

1 pz

-

-

-

-

-

-

-

Scossalina per 2 pannelli verticali

0007584

-

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

Estensione scossalina per 1 pannello verticale

0007585

-

-

1 pz

2 pz

3 pz

4 pz

5 pz

6 pz
