Configurazione orizzontale

19

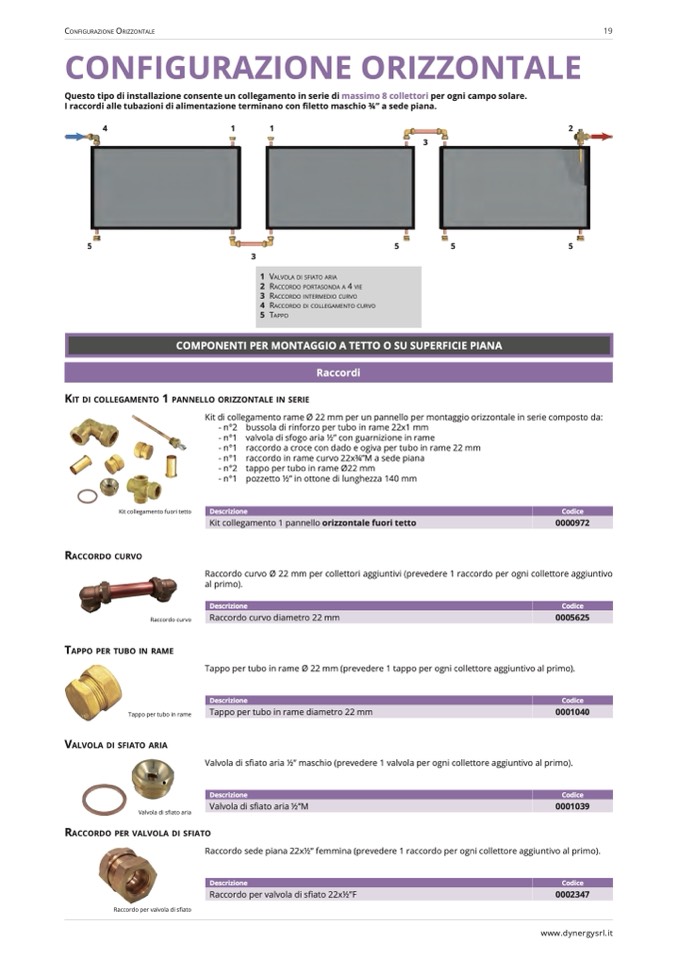

CONFIGURAZIONE ORIZZONTALE

Questo tipo di installazione consente un collegamento in serie di massimo 8 collettori per ogni campo solare.

I raccordi alle tubazioni di alimentazione terminano con

filetto maschio 3⁄4” a sede piana.

4

1

1

2

3

5

5

5

5

3

KIT DI COLLEgAmENTO 1 PANNELLO ORIzzONTALE IN SERIE

COMPONENTI PER MONTAGGIO A TETTO O SU SUPERFICIE PIANA

Raccordi

Kit di collegamento rame Ø 22 mm per un pannello per montaggio orizzontale in serie composto da:

- n°2

- n°1

- n°1

- n°1

- n°2

- n°1

bussola di rinforzo per tubo in rame 22x1 mm

valvola di sfogo aria 1⁄2” con guarnizione in rame

raccordo a croce con dado e ogiva per tubo in rame 22 mm

raccordo in rame curvo 22x3⁄4”M a sede piana

tappo per tubo in rame Ø22 mm

pozzetto 1⁄2” in ottone di lunghezza 140 mm

Kit collegamento fuori tetto

RACCORDO CuRvO

Raccordo curvo

TAPPO PER TubO IN RAmE

Tappo per tubo in rame

vALvOLA DI SfIATO ARIA

Valvola di sfiato aria

Descrizione

Codice

Kit collegamento 1 pannello orizzontale fuori tetto

0000972

Raccordo curvo Ø 22 mm per collettori aggiuntivi (prevedere 1 raccordo per ogni collettore aggiuntivo

al primo).

Descrizione

Codice

Tappo per tubo in rame Ø 22 mm (prevedere 1 tappo per ogni collettore aggiuntivo al primo).

Descrizione

Codice

Valvola di s

fiato aria 1⁄2” maschio (prevedere 1 valvola per ogni collettore aggiuntivo al primo).

Descrizione

Codice

Raccordo curvo diametro 22 mm

0005625

Tappo per tubo in rame diametro 22 mm

0001040

Valvola di sfiato aria

1⁄2”M

0001039

RACCORDO PER vALvOLA DI SfIATO

Raccordo sede piana 22x1⁄2” femmina (prevedere 1 raccordo per ogni collettore aggiuntivo al primo).

Descrizione

Codice

Raccordo per valvola di sfiato 22x

1⁄2”F

0002347

Raccordo per valvola di sfiato

1 v

alvola di sfiato aria

2 r

aCCordo portasonda a

4 vie

3 r

aCCordo intermedio Curvo

4 r

aCCordo di ColleGamento Curvo

5 t

appo
