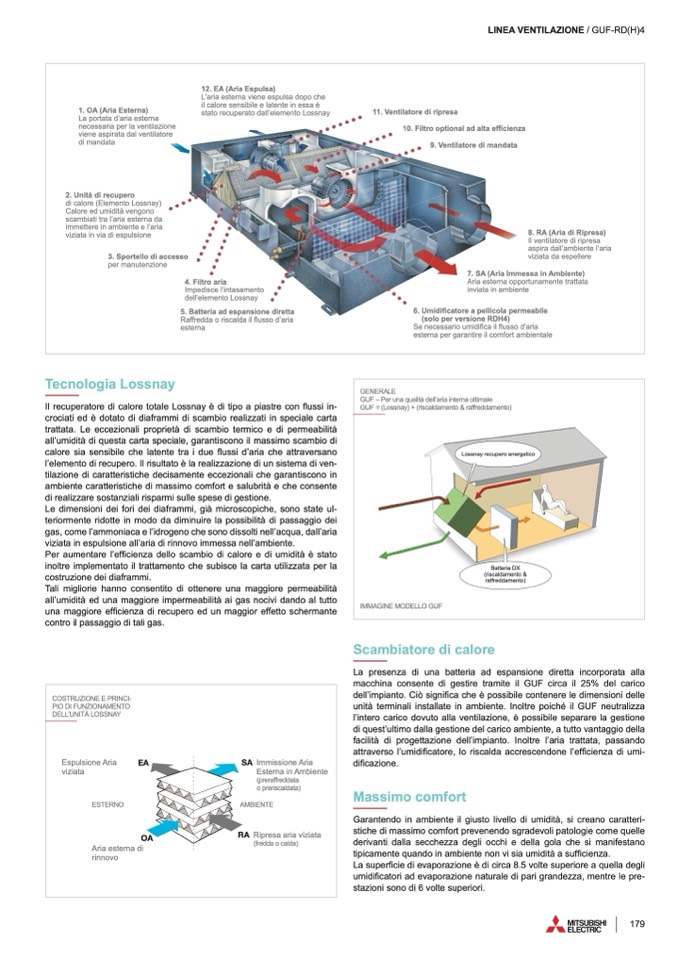

1. OA (Aria Esterna)
La portata d’aria esterna
necessaria per la ventilazione
viene aspirata dal ventilatore
di mandata
2. Unità di recupero
di calore (Elemento Lossnay)
Calore ed umidità vengono
scambiati tra l’aria esterna da
immettere in ambiente e l’aria
viziata in via di espulsione
3. Sportello di accesso
per manutenzione
Tecnologia Lossnay
12. EA (Aria Espulsa)
L’aria esterna viene espulsa dopo che
il calore sensibile e latente in essa è
stato recuperato dall’elemento Lossnay
11. Ventilatore di ripresa
10. Filtro optional ad alta efficienza
9. Ventilatore di mandata
COSTRUZIONE E PRINCI-
PIO DI FUNZIONAMENTO
DELL’UNITÀ LOSSNAY
Espulsione Aria
EA
viziata
ESTERNO
OA
Aria esterna di
rinnovo
SA Immissione Aria
Esterna in Ambiente
(preraffreddata
o preriscaldata)
AMBIENTE
RA Ripresa aria viziata
(fredda o calda)
Scambiatore di calore
La presenza di una batteria ad espansione diretta incorporata alla
macchina consente di gestire tramite il GUF circa il 25% del carico
dell’impianto. Ciò significa che è possibile contenere le dimensioni delle
unità terminali installate in ambiente. Inoltre poiché il GUF neutralizza
l’intero carico dovuto alla ventilazione, è possibile separare la gestione
di quest’ultimo dalla gestione del carico ambiente, a tutto vantaggio della
facilità di progettazione dell’impianto. Inoltre l’aria trattata, passando
attraverso l’umidificatore, lo riscalda accrescendone l’efficienza di umi-
dificazione.
Massimo comfort
Garantendo in ambiente il giusto livello di umidità, si creano caratteri-
stiche di massimo comfort prevenendo sgradevoli patologie come quelle
derivanti dalla secchezza degli occhi e della gola che si manifestano
tipicamente quando in ambiente non vi sia umidità a sufficienza.
La superficie di evaporazione è di circa 8.5 volte superiore a quella degli
umidificatori ad evaporazione naturale di pari grandezza, mentre le pre-
stazioni sono di 6 volte superiori.
4. Filtro aria
Impedisce l’intasamento
dell’elemento Lossnay
5. Batteria ad espansione diretta
Raffredda o riscalda il flusso d’aria
esterna
7. SA (Aria Immessa in Ambiente)
Aria esterna opportunamente trattata
inviata in ambiente
6. Umidificatore a pellicola permeabile
(solo per versione RDH4)
Se necessario umidifica il flusso d’aria
esterna per garantire il comfort ambientale
GENERALE
GUF – Per una qualità dell’aria interna ottimale
GUF = (Lossnay) + (riscaldamento & raffreddamento)
Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi in-
crociati ed è dotato di diaframmi di scambio realizzati in speciale carta
trattata. Le eccezionali proprietà di scambio termico e di permeabilità
all’umidità di questa carta speciale, garantiscono il massimo scambio di
calore sia sensibile che latente tra i due flussi d’aria che attraversano
l’elemento di recupero. Il risultato è la realizzazione di un sistema di ven-
tilazione di caratteristiche decisamente eccezionali che garantiscono in
ambiente caratteristiche di massimo comfort e salubrità e che consente
di realizzare sostanziali risparmi sulle spese di gestione.
Le dimensioni dei fori dei diaframmi, già microscopiche, sono state ul-
teriormente ridotte in modo da diminuire la possibilità di passaggio dei
gas, come l’ammoniaca e l’idrogeno che sono dissolti nell’acqua, dall’aria
viziata in espulsione all’aria di rinnovo immessa nell’ambiente.
Per aumentare l’efficienza dello scambio di calore e di umidità è stato
inoltre implementato il trattamento che subisce la carta utilizzata per la
costruzione dei diaframmi.
Tali migliorie hanno consentito di ottenere una maggiore permeabilità
all’umidità ed una maggiore impermeabilità ai gas nocivi dando al tutto
una maggiore efficienza di recupero ed un maggior effetto schermante
contro il passaggio di tali gas.
Lossnay recupero energetico
Batteria DX
(riscaldamento &
raffreddamento)
IMMAGINE MODELLO GUF
LINEA VENTILAZIONE / GUF-RD(H)4
8. RA (Aria di Ripresa)
Il ventilatore di ripresa
aspira dall’ambiente l’aria
viziata da espellere
