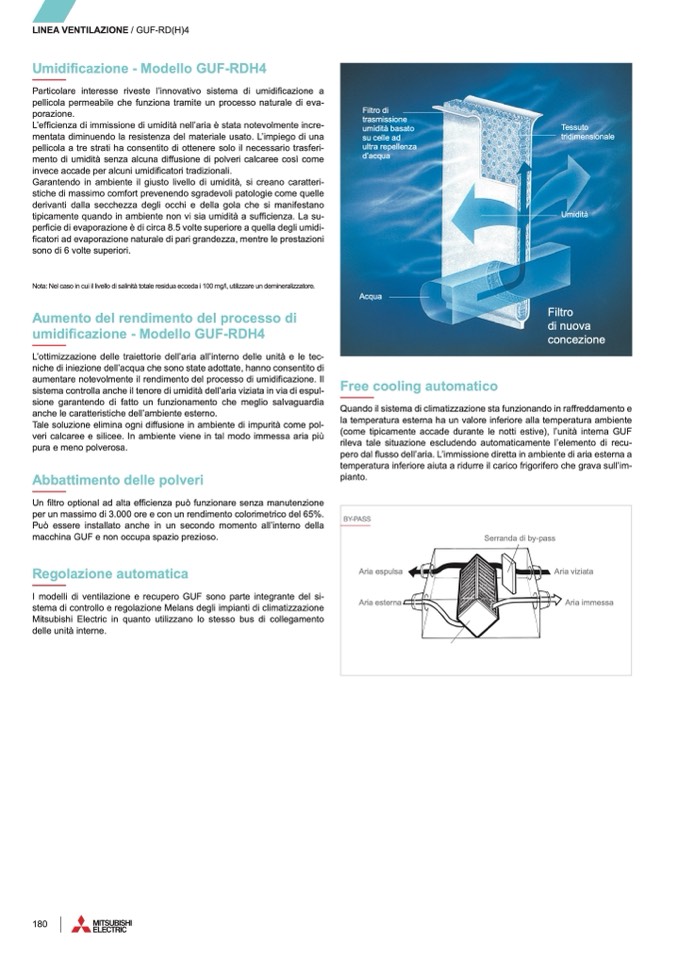

LINEA VENTILAZIONE / GUF-RD(H)4

Umidi

ficazione - Modello GUF-RDH4

Particolare interesse riveste l’innovativo sistema di umidificazione a

pellicola permeabile che funziona tramite un processo naturale di eva-

porazione.

L’efficienza di immissione di umidità nell’aria è stata notevolmente incre-

mentata diminuendo la resistenza del materiale usato. L’impiego di una

pellicola a tre strati ha consentito di ottenere solo il necessario trasferi-

mento di umidità senza alcuna diffusione di polveri calcaree così come

invece accade per alcuni umidificatori tradizionali.

Garantendo in ambiente il giusto livello di umidità, si creano caratteri-

stiche di massimo comfort prevenendo sgradevoli patologie come quelle

derivanti dalla secchezza degli occhi e della gola che si manifestano

tipicamente quando in ambiente non vi sia umidità a sufficienza. La su-

perficie di evaporazione è di circa 8.5 volte superiore a quella degli umidi-

ficatori ad evaporazione naturale di pari grandezza, mentre le prestazioni

sono di 6 volte superiori.

Nota: Nel caso in cui il livello di salinità totale residua ecceda i 100 mg/l, utilizzare un demineralizzatore.

Aumento del rendimento del processo di

umidificazione - Modello GUF-RDH4

L’ottimizzazione delle traiettorie dell’aria all’interno delle unità e le tec-

niche di iniezione dell’acqua che sono state adottate, hanno consentito di

aumentare notevolmente il rendimento del processo di umidificazione. Il

sistema controlla anche il tenore di umidità dell’aria viziata in via di espul-

sione garantendo di fatto un funzionamento che meglio salvaguardia

anche le caratteristiche dell’ambiente esterno.

Tale soluzione elimina ogni diffusione in ambiente di impurità come pol-

veri calcaree e silicee. In ambiente viene in tal modo immessa aria più

pura e meno polverosa.

Abbattimento delle polveri

Un filtro optional ad alta ef

ficienza può funzionare senza manutenzione

per un massimo di 3.000 ore e con un rendimento colorimetrico del 65%.

Può essere installato anche in un secondo momento all’interno della

macchina GUF e non occupa spazio prezioso.

Regolazione automatica

I modelli di ventilazione e recupero GUF sono parte integrante del si-

stema di controllo e regolazione Melans degli impianti di climatizzazione

Mitsubishi Electric in quanto utilizzano lo stesso bus di collegamento

delle unità interne.

Filtro di

trasmissione

umidità basato

su celle ad

ultra repellenza

d’acqua

Acqua

Free cooling automatico

Tessuto

tridimensionale

Umidità

Filtro

di nuova

concezione

Quando il sistema di climatizzazione sta funzionando in raffreddamento e

la temperatura esterna ha un valore inferiore alla temperatura ambiente

(come tipicamente accade durante le notti estive), l’unità interna GUF

rileva tale situazione escludendo automaticamente l’elemento di recu-

pero dal flusso dell’aria. L’immissione diretta in ambiente di aria esterna a

temperatura inferiore aiuta a ridurre il carico frigorifero che grava sull’im-

pianto.

BY-PASS

Serranda di by-pass

Aria espulsa

Aria viziata

Aria esterna

Aria immessa
