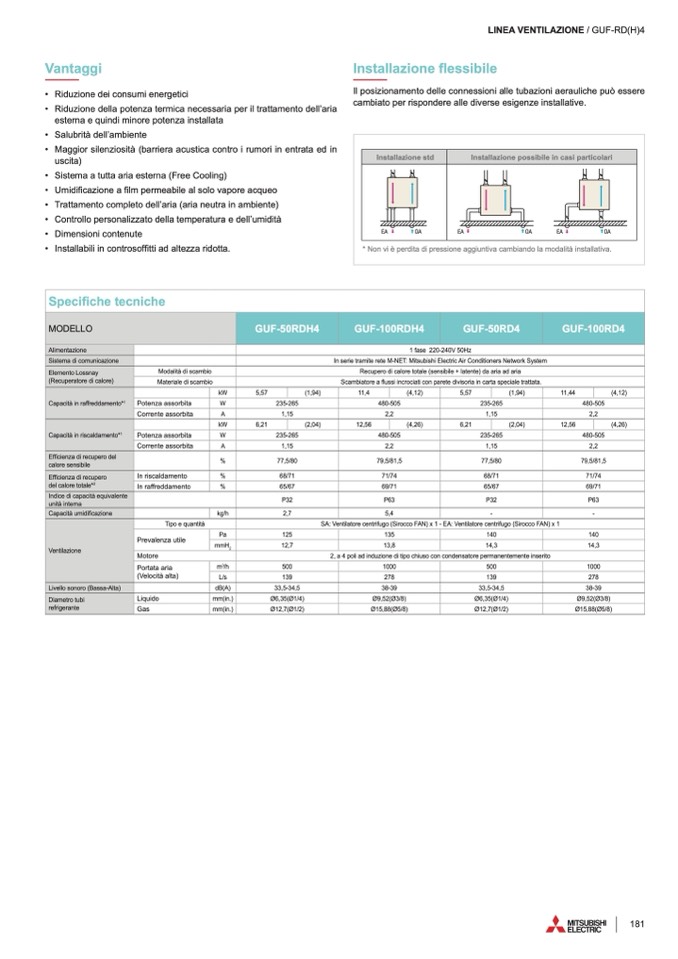

Vantaggi

• Riduzione dei consumi energetici

• Riduzione della potenza termica necessaria per il trattamento dell’aria

esterna e quindi minore potenza installata

• Salubrità dell’ambiente

• Maggior silenziosità (barriera acustica contro i rumori in entrata ed in

uscita)

• Sistema a tutta aria esterna (Free Cooling)

• Umidificazione a film permeabile al solo vapore acqueo

• Trattamento completo dell’aria (aria neutra in ambiente)

• Controllo personalizzato della temperatura e dell’umidità

• Dimensioni contenute

• Installabili in controsoffitti ad altezza ridotta.

Specifiche tecniche

LINEA VENTILAZIONE / GUF-RD(H)4

Installazione flessibile

Il posizionamento delle connessioni alle tubazioni aerauliche può essere

cambiato per rispondere alle diverse esigenze installative.

Installazione std

Installazione possibile in casi particolari

EA

OA

EA

OA

EA

OA

* Non vi è perdita di pressione aggiuntiva cambiando la modalità installativa.

MODELLO

GUF-50RDH4

GUF-100RDH4

GUF-50RD4

Alimentazione

Sistema di comunicazione

Elemento Lossnay

(Recuperatore di calore)

Modalità di scambio

Materiale di scambio

Tipo e quantità

Prevalenza utile

Motore

Portata aria

(Velocità alta)

1 fase 220-240V 50Hz

In serie tramite rete M-NET: Mitsubishi Electric Air Conditioners Network System

Recupero di calore totale (sensibile + latente) da aria ad aria

Scambiatore a flussi incrociati con parete divisoria in carta speciale trattata.

SA: Ventilatore centrifugo (Sirocco FAN) x 1 - EA: Ventilatore centrifugo (Sirocco FAN) x 1

2, a 4 poli ad induzione di tipo chiuso con condensatore permanentemente inserito

GUF-100RD4

(4,12)

480-505

2,2

(4,26)

480-505

2,2

79,5/81,5

71/74

69/71

P63

-

140

14,3

1000

278

38-39

Ø9,52(Ø3/8)

Ø15,88(Ø5/8)

kW

5,57

(1,94)

11,4

(4,12)

5,57

(1,94)

11,44

Capacità in raffreddamento*

1

Potenza assorbita

Corrente assorbita

W

235-265

480-505

235-265

A

1,15

2,2

1,15

kW

6,21

(2,04)

12,56

(4,26)

6,21

(2,04)

12,56

Capacità in riscaldamento*

1

Potenza assorbita

Corrente assorbita

W

235-265

480-505

235-265

A

1,15

2,2

1,15

Efficienza di recupero del

calore sensibile

%

77,5/80

79,5/81,5

77,5/80

Efficienza di recupero

In riscaldamento

%

68/71

71/74

68/71

del calore totale*

2

In raffreddamento

%

65/67

69/71

65/67

Indice di capacità equivalente

unità interna

P32

P63

P32

Capacità umidificazione

kg/h

2,7

5,4

-

Pa

125

135

140

mmH

2

12,7

13,8

14,3

Ventilazione

m

3

/h

500

1000

500

L/s

139

278

139

Livello sonoro (Bassa-Alta)

dB(A)

33,5-34,5

38-39

33,5-34,5

Diametro tubi

Liquido

mm(in.)

Ø6,35(Ø1/4)

Ø9,52(Ø3/8)

Ø6,35(Ø1/4)

refrigerante

Gas

mm(in.)

Ø12,7(Ø1/2)

Ø15,88(Ø5/8)

Ø12,7(Ø1/2)

181
