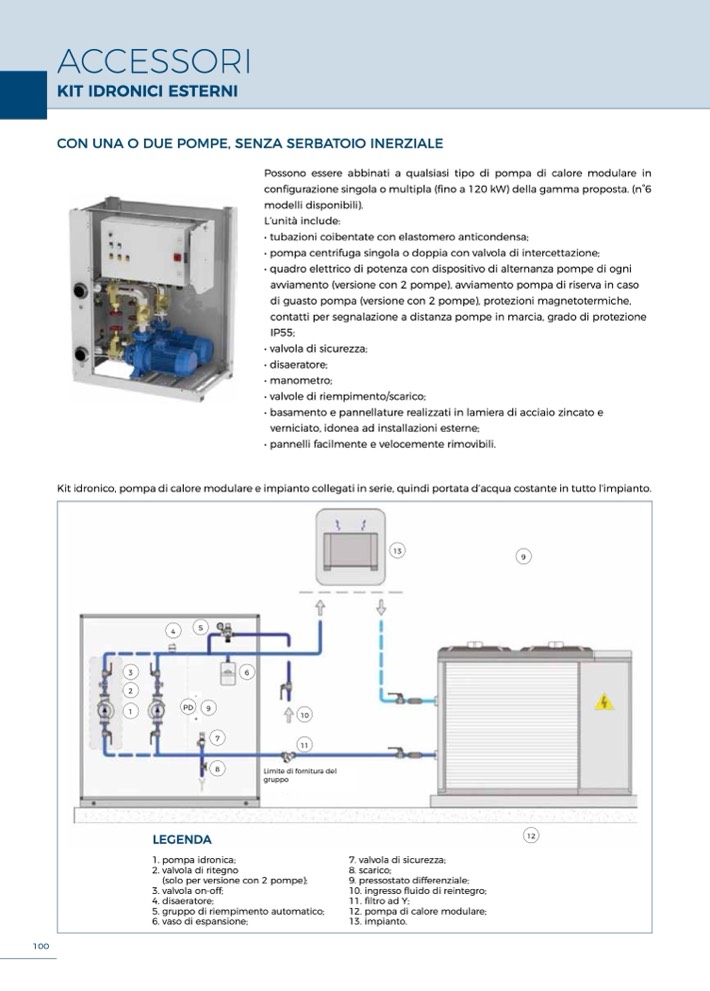

ACCESSORI

KIT IDRONICI ESTERNI

CON UNA O DUE POMPE, SENZA SERBATOIO INERZIALE

Possono essere abbinati a qualsiasi tipo di pompa di calore modulare in

configurazione singola o multipla (fino a 120 kW) della gamma proposta. (n°6

modelli disponibili).

L’unità include:

• tubazioni coibentate con elastomero anticondensa;

• pompa centrifuga singola o doppia con valvola di intercettazione;

• quadro elettrico di potenza con dispositivo di alternanza pompe di ogni

avviamento (versione con 2 pompe), avviamento pompa di riserva in caso

di guasto pompa (versione con 2 pompe), protezioni magnetotermiche,

contatti per segnalazione a distanza pompe in marcia, grado di protezione

IP55;

• valvola di sicurezza;

• disaeratore;

• manometro;

• valvole di riempimento/scarico;

• basamento e pannellature realizzati in lamiera di acciaio zincato e

verniciato, idonea ad installazioni esterne;

• pannelli facilmente e velocemente rimovibili.

Kit idronico, pompa di calore modulare e impianto collegati in serie, quindi portata d’acqua costante in tutto l’impianto.

13

9

5

3

6

4

2

1

-

PD

9

+

7

8

10

11

(solo per versione con 2 pompe);

3. valvola on-off;

4. disaeratore;

5. gruppo di riempimento automatico;

6. vaso di espansione;

LEGENDA

12

1. pompa idronica;

2. valvola di ritegno

7. valvola di sicurezza;

8. scarico;

9. pressostato differenziale;

10. ingresso fluido di reintegro;

11. filtro ad Y;

12. pompa di calore modulare;

13. impianto.

Limite di fornitura del

gruppo

100
