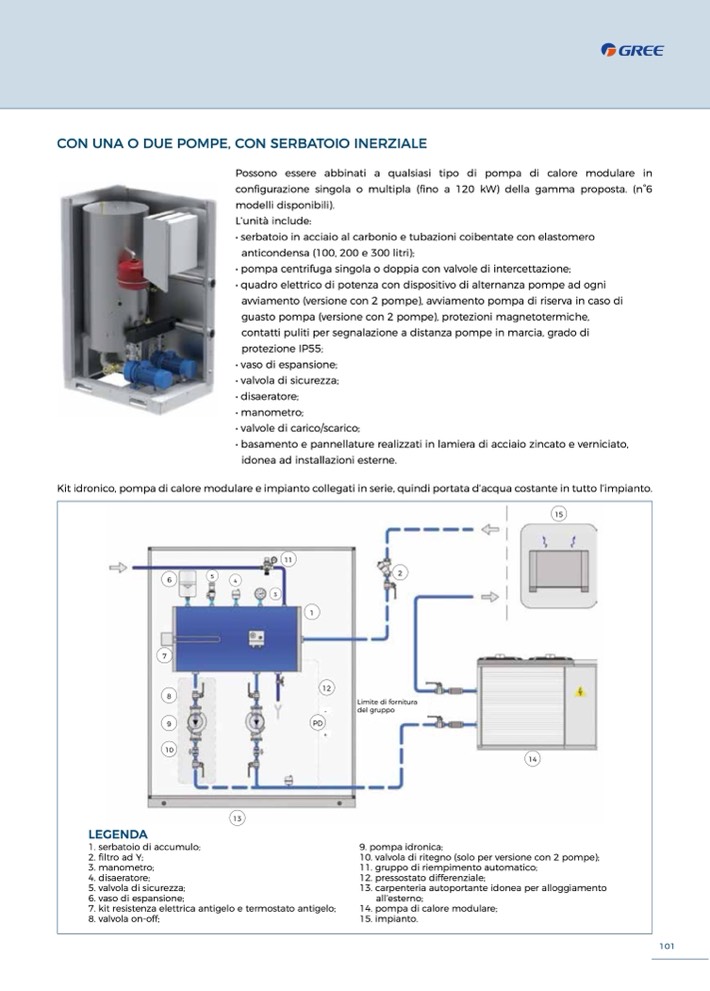

CON UNA O DUE POMPE, CON SERBATOIO INERZIALE

Possono essere abbinati a qualsiasi tipo di pompa di calore modulare in

configurazione singola o multipla (fino a 120 kW) della gamma proposta. (n°6

modelli disponibili).

L’unità include:

• serbatoio in acciaio al carbonio e tubazioni coibentate con elastomero

anticondensa (100, 200 e 300 litri);

• pompa centrifuga singola o doppia con valvole di intercettazione;

• quadro elettrico di potenza con dispositivo di alternanza pompe ad ogni

avviamento (versione con 2 pompe), avviamento pompa di riserva in caso di

guasto pompa (versione con 2 pompe), protezioni magnetotermiche,

contatti puliti per segnalazione a distanza pompe in marcia, grado di

protezione IP55;

• vaso di espansione;

• valvola di sicurezza;

• disaeratore;

• manometro;

• valvole di carico/scarico;

• basamento e pannellature realizzati in lamiera di acciaio zincato e verniciato,

idonea ad installazioni esterne.

Kit idronico, pompa di calore modulare e impianto collegati in serie, quindi portata d’acqua costante in tutto l’impianto.

15

6

5

4

7

8

11

3

1

12

2

-

9

PD

+

10

LEGENDA

14

13

1. serbatoio di accumulo;

2. filtro ad Y;

3. manometro;

4. disaeratore;

9. pompa idronica;

10. valvola di ritegno (solo per versione con 2 pompe);

11. gruppo di riempimento automatico;

12. pressostato differenziale;

13. carpenteria autoportante idonea per alloggiamento

5. valvola di sicurezza;

6. vaso di espansione;

7. kit resistenza elettrica antigelo e termostato antigelo;

8. valvola on-off;

all’esterno;

14. pompa di calore modulare;

15. impianto.

Limite di fornitura

del gruppo

101
