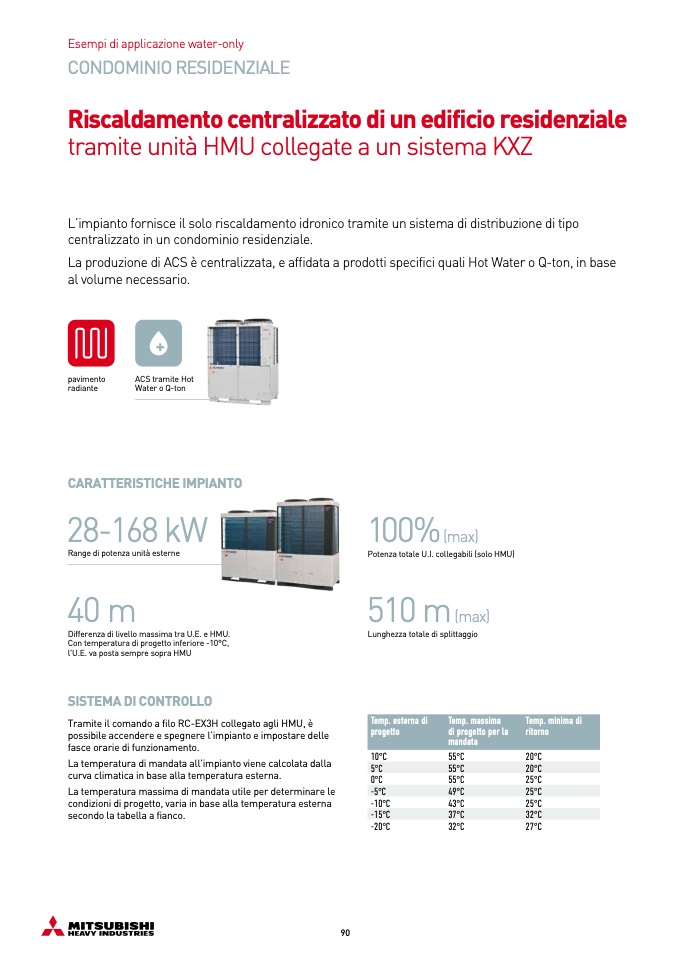

Esempi di applicazione water-only

CONDOMINIO RESIDENZIALE

Riscaldamento centralizzato di un edificio residenziale

tramite unità HMU collegate a un sistema KXZ

L’impianto fornisce il solo riscaldamento idronico tramite un sistema di distribuzione di tipo

centralizzato in un condominio residenziale.

La produzione di ACS è centralizzata, e affidata a prodotti specifici quali Hot Water o Q-ton, in base

al volume necessario.

pavimento

ACS tramite Hot

radiante

Water o Q-ton

CARATTERISTICHE IMPIANTO

28-168 kW

Range di potenza unità esterne

100%

(max)

Potenza totale U.I. collegabili (solo HMU)

40m

510m

(max)

Differenza di livello massima tra U.E. e HMU.

Con temperatura di progetto inferiore -10°C,

l'U.E. va posta sempre sopra HMU

SISTEMA DI CONTROLLO

Tramite il comando a filo RC-EX3H collegato agli HMU, è

possibile accendere e spegnere l’impianto e impostare delle

fasce orarie di funzionamento.

La temperatura di mandata all’impianto viene calcolata dalla

curva climatica in base alla temperatura esterna.

La temperatura massima di mandata utile per determinare le

condizioni di progetto, varia in base alla temperatura esterna

secondo la tabella a fianco.

Lunghezza totale di splittaggio

10°C

55°C

20°C

0°C

55°C

25°C

-10°C

43°C

25°C

-20°C

32°C

27°C

Temp. esterna di

progetto

Temp. massima

di progetto per la

mandata

Temp. minima di

ritorno

5°C

55°C

20°C

-5°C

49°C

25°C

-15°C

37°C

32°C
