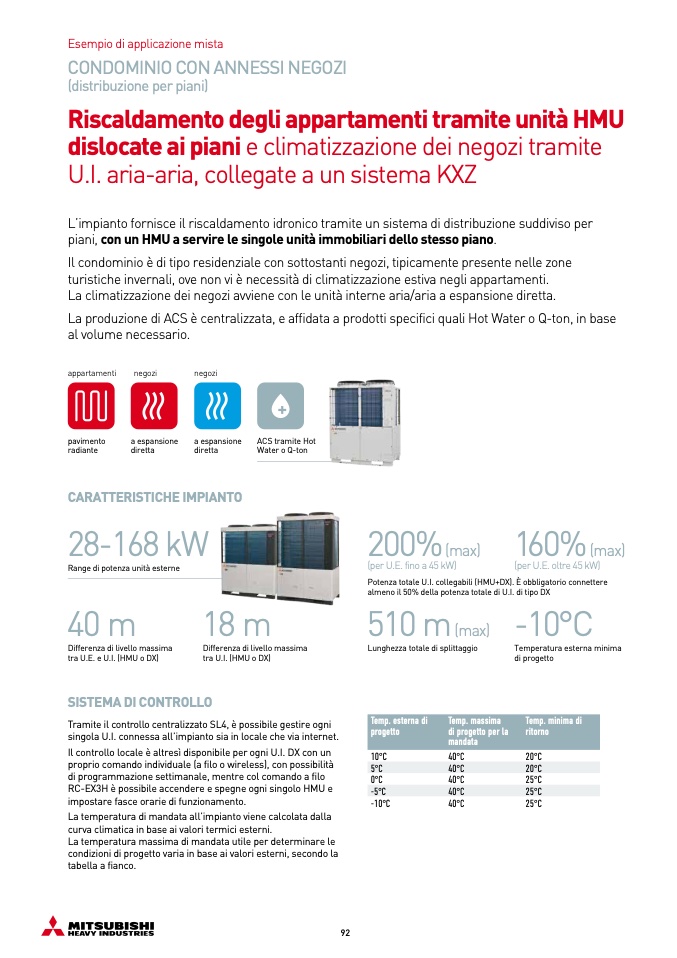

Esempio di applicazione mista
CONDOMINIO CON ANNESSI NEGOZI
(distribuzione per piani)
Riscaldamento degli appartamenti tramite unità HMU
dislocate ai piani e climatizzazione dei negozi tramite
U.I. aria-aria, collegate a un sistema KXZ
L’impianto fornisce il riscaldamento idronico tramite un sistema di distribuzione suddiviso per
piani, con un HMU a servire le singole unità immobiliari dello stesso piano.
Il condominio è di tipo residenziale con sottostanti negozi, tipicamente presente nelle zone
turistiche invernali, ove non vi è necessità di climatizzazione estiva negli appartamenti.
La climatizzazione dei negozi avviene con le unità interne aria/aria a espansione diretta.
La produzione di ACS è centralizzata, e affidata a prodotti specifici quali Hot Water o Q-ton, in base
al volume necessario.
appartamenti
pavimento
radiante
negozi
a espansione
diretta
negozi
a espansione
diretta
ACS tramite Hot
Water o Q-ton
CARATTERISTICHE IMPIANTO
28-168 kW
Range di potenza unità esterne
200%
(max)
(per U.E. fino a 45 kW)
160%
(max)
(per U.E. oltre 45 kW)
Potenza totale U.I. collegabili (HMU+DX). È obbligatorio connettere
almeno il 50% della potenza totale di U.I. di tipo DX
40m
18m
510m
(max)
-10°C
Temperatura esterna minima
di progetto
20°C
25°C
25°C
Differenza di livello massima
Differenza di livello massima
tra U.E. e U.I. (HMU o DX)
tra U.I. (HMU o DX)
SISTEMA DI CONTROLLO
Tramite il controllo centralizzato SL4, è possibile gestire ogni
singola U.I. connessa all’impianto sia in locale che via internet.
Il controllo locale è altresì disponibile per ogni U.I. DX con un
proprio comando individuale (a filo o wireless), con possibilità
di programmazione settimanale, mentre col comando a filo
RC-EX3H è possibile accendere e spegne ogni singolo HMU e
impostare fasce orarie di funzionamento.
La temperatura di mandata all’impianto viene calcolata dalla
curva climatica in base ai valori termici esterni.
La temperatura massima di mandata utile per determinare le
condizioni di progetto varia in base ai valori esterni, secondo la
tabella a fianco.
Lunghezza totale di splittaggio
10°C
40°C
0°C
40°C
-10°C
40°C
Temp. esterna di
progetto
Temp. massima
di progetto per la
mandata
Temp. minima di
ritorno
5°C
40°C
20°C
-5°C
40°C
25°C
