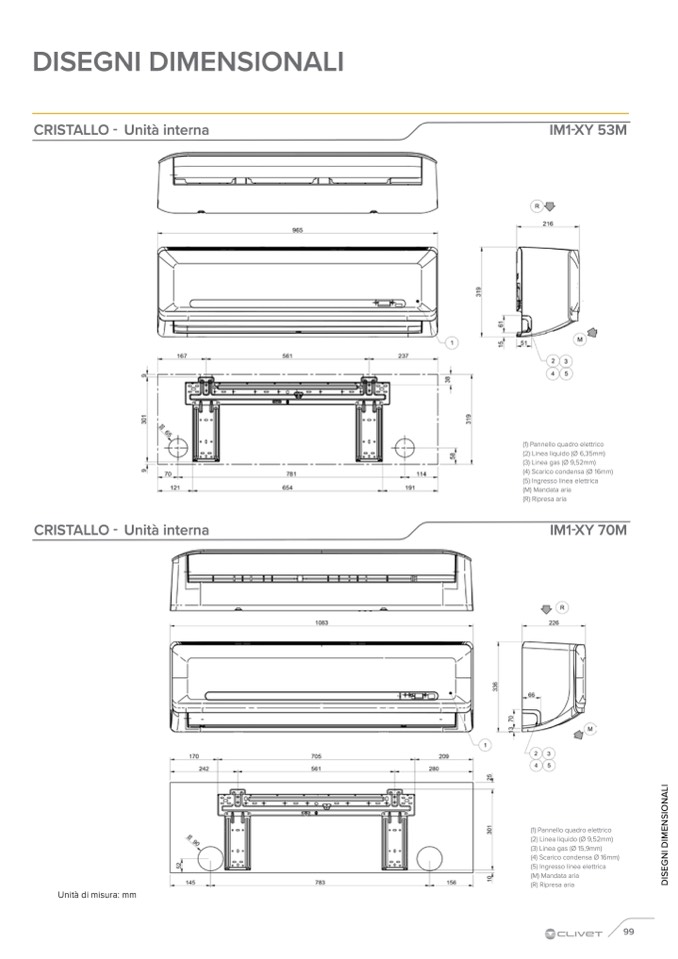

DISEGNI DIMENSIONALI

CRISTALLO - Unità interna

IM1-XY 53M

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 9,52mm)

(4) Scarico condensa (Ø 16mm)

(5) Ingresso linea elettrica

(M) Mandata aria

(R) Ripresa aria

CRISTALLO - Unità interna

IM1-XY 70M

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 9,52mm)

(3) Linea gas (Ø 15,9mm)

(4) Scarico condensa Ø 16mm)

(5) Ingresso linea elettrica

(M) Mandata aria

(R) Ripresa aria
