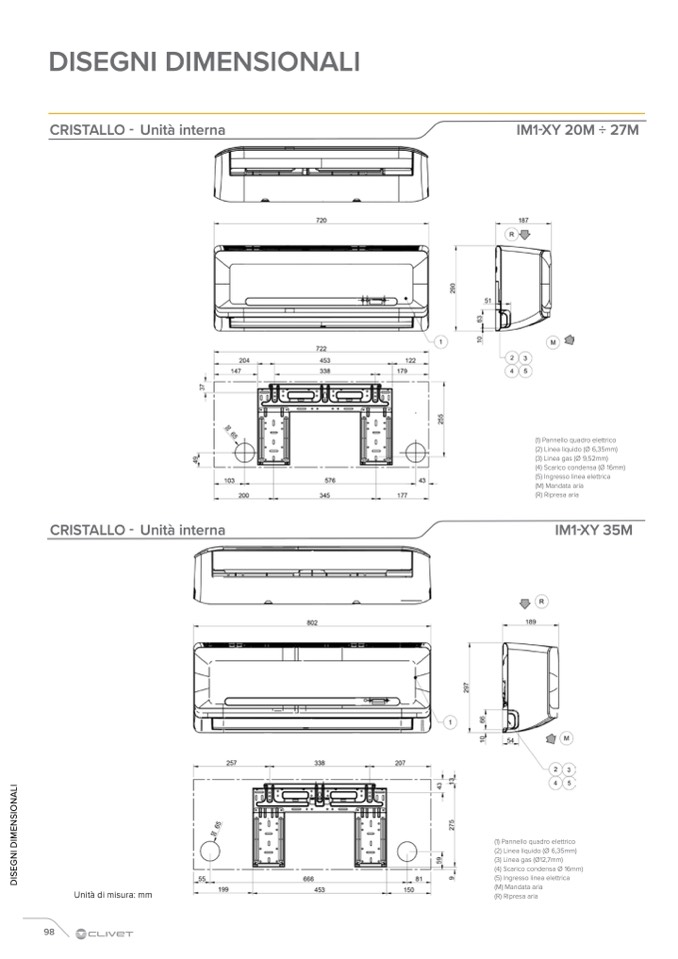

DISEGNI DIMENSIONALI

CRISTALLO - Unità interna

IM1-XY 20M ÷ 27M

CRISTALLO - Unità interna

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 9,52mm)

(4) Scarico condensa (Ø 16mm)

(5) Ingresso linea elettrica

(M) Mandata aria

(R) Ripresa aria

IM1-XY 35M

98

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø12,7mm)

(4) Scarico condensa Ø 16mm)

(5) Ingresso linea elettrica

(M) Mandata aria

(R) Ripresa aria
