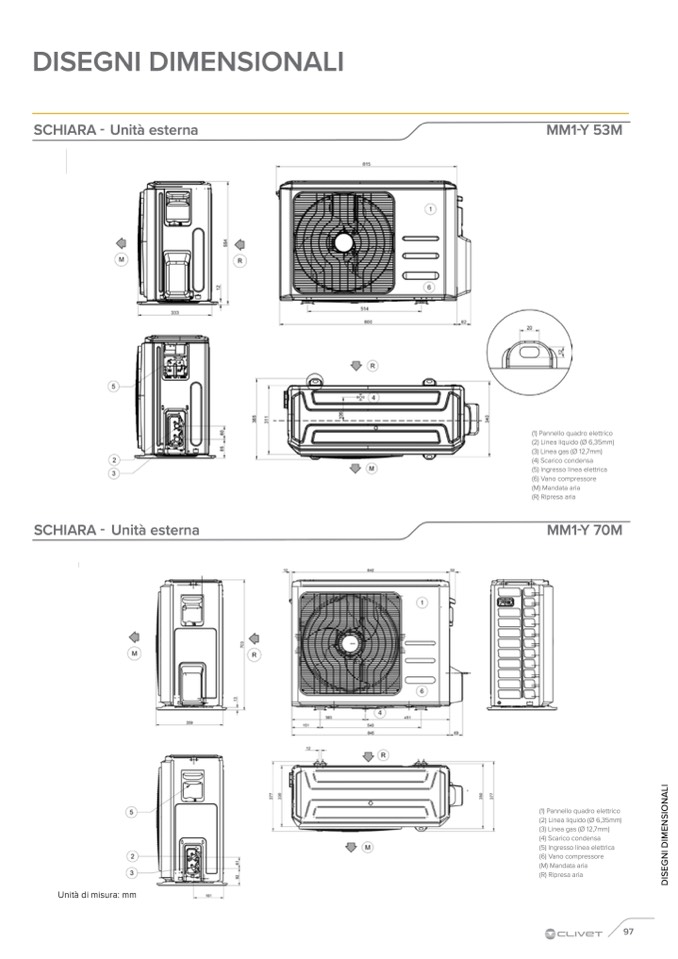

DISEGNI DIMENSIONALI

SCHIARA - Unità esterna

MM1-Y 53M

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 12,7mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressore

(M) Mandata aria

(R) Ripresa aria

SCHIARA - Unità esterna

MM1-Y 70M

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 12,7mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressore

(M) Mandata aria

(R) Ripresa aria
