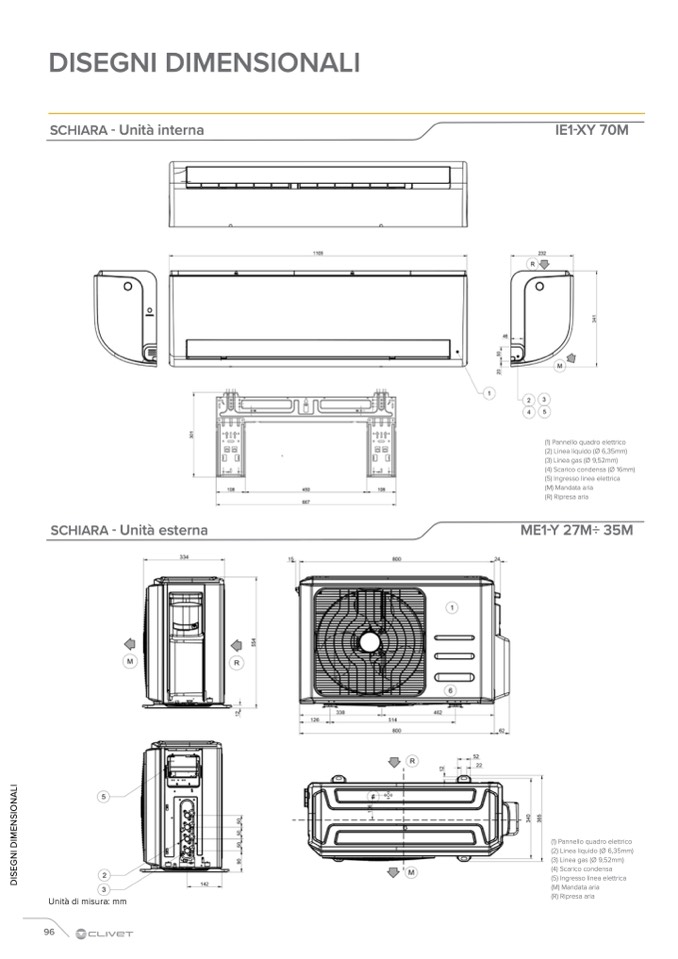

DISEGNI DIMENSIONALI

SCHIARA - Unità interna

IE1-XY 70M

SCHIARA - Unità esterna

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 9,52mm)

(4) Scarico condensa (Ø 16mm)

(5) Ingresso linea elettrica

(M) Mandata aria

(R) Ripresa aria

ME1-Y 27M÷ 35M

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 9,52mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(M) Mandata aria

(R) Ripresa aria
