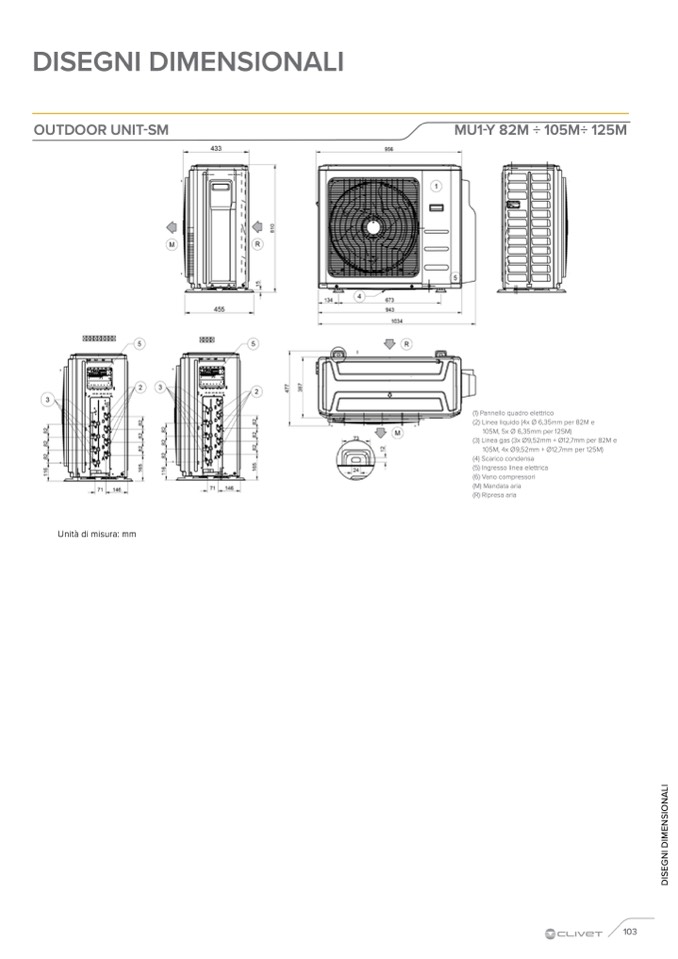

DISEGNI DIMENSIONALI

OUTDOOR UNIT-SM

MU1-Y 82M ÷ 105M÷ 125M

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (4x Ø 6,35mm per 82M e

105M, 5x Ø 6,35mm per 125M)

(3) Linea gas (3x Ø9,52mm + Ø12,7mm per 82M e

105M, 4x Ø9,52mm + Ø12,7mm per 125M)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressori

(M) Mandata aria

(R) Ripresa aria
